电缆故障测试仪s32原理及技术参数
| 作者：陕西意联电气 | 标签： 电缆故障测试仪

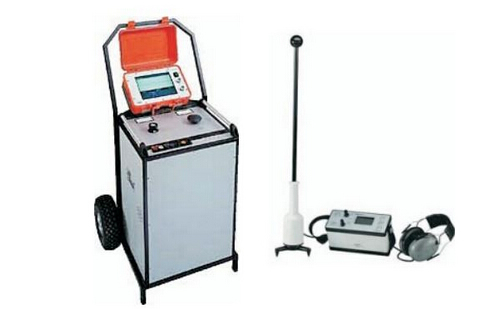

1、电缆故障测试仪s32设备概述
德国SebaKMT公司生产制造的S32电缆故障定位系统由SPG32-1750高压单元、 T30E数码脉冲反射仪、T16+智能准确定点仪组成；
集预定位功能和准确定点功能为一体的S32系统，采用目前先进弧反射预定位技术和超寂静声音追踪准确定点技术，故障定位简单、快速、准确、安全，消除了分体式仪器需要现场复杂接线、无安全闭锁装置、储能电容器放电过程起始部分波形杂乱等等缺点。
即使初学者也能辨认出电缆远端和故障点的反射波形，轻松完成故障准确定位。
德国赛巴SebaKMT S32电力电缆故障定位系统可解决380V、6KV、10KV、35KV、110KV、220kV的电力电缆的各种故障检测和故障点的定位，包括：低阻短路、低阻接地、高阻接地、高阻短路、断路、闪络性、泄漏性、间歇性等故障。
2、电缆故障测试仪s32设备特点
（1）便携式手推车型，适合于野外作业。
（2）全中文界面，操作简单，快捷
（3）高压冲击和故障点预定位一体化组合，操作方便，安全
（4）准确定位T16+，声磁同步仪，定位更准确，更快捷
（5）原产地: 德国
（6）兼顾性能优异：同一套系统，通过0-32kV输出电压，可定位380V，6kV， 10kV，35kV，110kV，220kV电缆各种故障
3、电缆故障测试仪s32设备组成
S32电缆故障定位系统的由三部分组成：
（1）SX数码脉冲发射仪
（2）SPG32-1750高压单元
（3）T16+智能准确定点仪
4、电缆故障测试仪s32设备技术参数
4.1 SPG32-1750高压单元技术参数：
脉冲输出电压： 0——32kv，连续可调
大能量： 1750J@32kv
外护套故障准确定点： 0—5KV，160mA
高阻故障转换： 0—32KV，160 mA
脉冲间隔： 3——10秒
绝缘测试： 0——32kv，连续可调
高压预定位： 0——32kv，连续可调
电源： 220V, 50Hz, 2kVA
尺寸（长*宽*高）： 800*800*1250mm
重量： 90kg
4.2数码脉冲发射仪SX
突出优势
1、采用弧反射滑动著作权，一次放电15 次脉冲波形，供操作者挑选
2、独特、友好的统一界面，与车载CENTRIX用户界面相同
3、中央处理器采样频率高达400MHz，适合接头进水型疑难故障快速定位
4、电压变化率U Trigger 触发著作权，对高阻故障触发瞬间过程深度优化
5、Teleflex SX是对已下架老产品Teleflex T30E的升级换代
6、双操作方式：一键适单键操作、触摸屏操作
电缆故障测试仪s32技术参数
量程
0m-160km
脉冲宽度
20 ns … 10 μs
脉冲幅值
5V … 50 V
分辨率
0.1 m
采样频率
高400 MHz
增益
- 37 … +37 dB
抗衰减调节
0 … 22 dB ProRange (0 … 100 %)
半波速v/2
10 … 149.9 m/μs
动态量程
> 80 dB
输出特性阻抗
50 Ω
阻抗自动匹配
8 Ω ... 500 Ω连续可调
触发方式:
ΔU Trigger自动触发
弧反射滑动ARMslide
15 次脉冲波形, 标准步长256 μs , 可调
输入高压�；�
> 400 V交流时自动�；�
液晶显示器
10.4“ 彩色TFT 1024x768, 600 cd/m2, 触摸屏, CCFL均匀背光
内存容量
4G
连接端子
标配前置2只xUSB插孔、Can总线；可选宽带网插孔，可选LON
测量输入
L1 L2, U/I, ARM, Trigger
防尘防水等级
IP 65（上盖合入）； IP 54 （上盖打开）
电源
内置充电电池；110 … 240 V交流, 50Hz, 30 VA,；12V外置蓄电池
体积 (长x高x深)
362 x 306 x 195 mm
质量
10kg
环境温度 操作 -20 °C ... +50 °C / 存储 -30 °C ... +60 °C
Teleflex SX采用了弧反射滑动ARM Slide著作权，一次放电可提供15个脉冲波形，分叉点清晰，自动卡点
（1）是二次脉冲法的改进和发展，是德国SebaKMT公司的著作权技术
（2）提高了电缆远端和近端故障的定位精度
（3）双倍的冲击能量可对高阻故障进行有效地精度定位
（4）单脉冲技术，可单次发射脉冲，也可连续发射脉冲
（5）在低阻故障上可以加更高的冲击能量
（6）清晰、准确的电缆故障波形
弧反射法技术工作程序
步：参考波形的测量
用一个专门的脉冲发生器产生的1000V或200V测试脉冲测量参考波形
第二步：故障波形的测量
高压冲击：0-32KV可调，击穿故障点
然后，测试脉冲1000V和200V测量故障波形
弧反射法的实测参数波形和故障波形
4.3准确定位仪T16+
（1）著作权技术的噪声滤波技术有效消除各种外界干扰
（2）声磁同步准确定位，定位更准确，误差仅0.1米
（3）基本方法：声磁同步法
（4）技术参数：
（一）T16+防风麦克风探头
1
探地麦克风类型
DPP-SU全数字智能探头
2
动态量程
磁通道〉110dB；声通道〉110dB
3
频率范围
100---1500Hz
4
滤波量程
关闭滤波 100---1500Hz
低通 100---400Hz
带通 150---600Hz
高通 200---1500Hz
5
触发
声学全自动触发；磁场全自动触发
6
噪音抑制
BNR背景数字降噪，只允许真正故障点的冲击放电声输出
7
哑音调节
APM全自动靠近式哑音
8
探头体积
外径230mm*高140mm
9
手柄长度
450---750mm
10
探头质量
2.2kg（含碱性电池和手柄）
11
探地麦克风防水风尘等级
IP65
（二）T16+接收机主机技术参数
序号
项目
参数
12
接收机主机类型
DPP-CU全数字智能主机
13
液晶显示
TFT超亮液晶显示器，320*240彩色点阵
14
增益
〉120dB,全自动调节
15
职业安全健康
音量限制84dB，满足OSHA 1910.95职业健康标准
16
连续工作时间
〉10小时
17
电源
6节1.5V5号碱性电池
18
主机体积
65mm*225mm*100mm（长×宽×高）
19
主机质量
0.9kg（含碱性电池）
20
主机防水防尘等级
IP54
5、S32系统操作程序
步：将S32手推车推到故障电缆近端终端头旁边。确认电缆已停电，确认远端电缆终端头各相导体线芯均悬空。
第二步：用一只万用表和一只摇表判断电缆故障性质，选出故障电缆绝缘电阻低的一相作为故障相。
第三步：分别将手推车的红色高压测试电缆接故障相导体线芯，黑色夹子接系统地；手推车的地线接系统地；故障电缆铜屏蔽地线与铠装地线接系统地。
第四步：打开T30E脉冲反射仪电源开关，选择“轻松模式”，进一步选择“预定位方式”。
第五步：按照T30E脉冲反射仪的中文提示，打开集成式高压单元电源开关，将工作方式调节设置在“ARM”档，升压，直到集成式高压单元产生放电。
第六步：T30E自动卡点，自动显示电缆故障距离，自动显示电缆全长，
单位：米。
第七步：按照T30E脉冲反射仪的中文提示，将工作方式调节设置在“SWG”准确定位档，升压，直到集成式高压单元产生放电。
第八步：根据预定位的电缆故障距离，携带T16+声磁同步定点仪进行准确定点。在0.1米范围内指出电缆故障点的准确位置，电缆故障测试结束。
