YLDL-2023电缆路径仪/故障定位仪

| 作者：陕西意联电气 | 标签：电缆故障定位仪

▍ 简要说明　↴

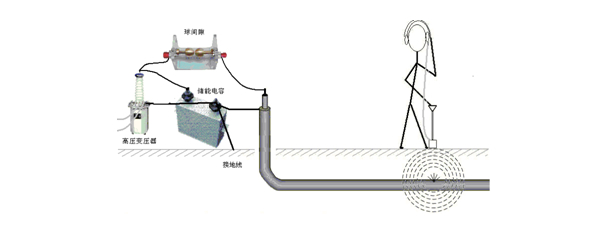

　　YLDL-2023电缆路径仪/故障定位仪是陕西意联电气针对电力电缆故障准确定点而开发的，采用低噪声设计和高性能数字滤波技术相结合，声磁同步定点，是一款具有高抗干扰性、高灵敏度的电缆故障准确定点仪器。其广泛应用于电力系统中地埋电缆故障点的准确定位、地埋电缆埋设路径和埋深的精准探测。

电缆路径仪/故障定位仪

▍ 产品功能特点　↴

★　电缆路径探测与故障定点实现一体化。
★　声磁同步定点。
★　数字显示与耳机听音结合，可简单快速准确定位。
★　独有的数字信号处理技术，在极短时间内准确接收瞬时声场强度并稳定显示。
★　磁信号接收精准，充分利用沿线磁信号做故障点导向信号，放电实时显示，提高故障定点效率。
★　高抗干扰性，能有效排除环境噪声的干扰。
★　高灵敏度，可多档位调节，适合各种环境下进行测试。
★　高压放电的同时可以粗测电缆路径，提高了故障定点效率。
★　配套的定点传感器具有低噪声、高灵敏度、防水特性。

▍ 产品技术参数　↴

1、路径信号产生器技术指标
　▣　输出功率：负载电阻10Ω，输出功率大于60W。
　▣　工作频率：15kHz。
　▣　工作方式：等幅或调幅。
　▣　具有自动过热、过载、短路�；すδ�。
　▣　电源：AC220V±10%。
　▣　工作环境：温度-20℃～+50℃，湿度80%。

2、数显同步定点仪技术指标
　▣　数显距离：zui大100m，zui小0.1m。
　▣　定点误差：<0.1米。
　▣　电磁通道接收机灵敏度：<5μV。
　▣　声音通道音频放大器增益：>70dB。
　▣　50Hz工频抑制度：>40dB。
　▣　电源：7.4V/2600mAh聚合物锂电池。
　▣　功耗：<100mA (0.7W)，充满电后可连续工作24h以上。
　▣　工作环境：温度-20℃—+50℃，湿度80% 。
