▍ 简要说明 ↴
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和�；さ乃厝挝�， 其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。

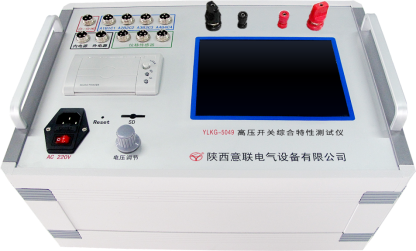

YLKG系列高压开关特性综合测试仪依据DL/T846.3-2017 高电压测试设备通用技术条件 第三部分：高压开关综合测试仪和 DL/T854.4-2004 电阻测量装置通用技术条件第四部分：回路电阻测试仪为设计依据，为进行各类断路器动态分析提供了 方便，能够准确地测量出各种电压等级高压断路器的机械动特性参数及接触电阻。
▍ 产品功能及特点 ↴
• 一体化设计，包含开关机械特性和开关回路接触电阻，开关继电器绕组线圈电阻测试
• 12路触点状态输入通道可测量主触头的合/分闸时间、不同期、弹跳时间等参数
• 采用ARM处理器、7英寸真彩LCD触摸式液晶屏
• 3路电流测量通道可测量分闸、合闸、储能线圈电流等
• 可保存4000条开关综合特性测试数据，2000条回路电阻测试数据
• 仪器内置高速热敏打印机，测试结果打印可自定义设置打印参数及曲线
• 仪器内部自带直流开关电源，满足测试时精准的电压调节要求
• 测数据可进行编号存储，对同一设备测试结果生成历史曲线，方便观察设备发展趋势
• 内部自带大电流恒流源，采用新电源技术，能长时间连续输出大电流，可以有效的击穿开关触头氧化膜，得到良好的回路电阻测试效果
▍ 产品技术参数 ↴
机械特性检测
• 时间：测量范围 1～16000ms，分辨率 0.01ms
• 行程：测量范围 0～999 mm，分辨率 0.01 mm
• 速度：测量范围 0～20m/s，分辨率 0.01m/s
• 线圈电流：测量范围 0～15 A，分辨率 0.01A
回路电阻检测
• 微电阻测量范围：10μΩ—19999.9μΩ
• 分辨率：0.1μΩ
• 精度：0.5% • 测试电流：100A
线圈电阻检测
• 电阻测量范围：1—5MΩ • 分辨率：0.1Ω
• 精度：0.5%
▍ 推荐功能配置表 ↴
YLKG-5029
概述：采用ARM为内核的处理器、7英寸（800 ×480）LCD触摸液晶屏， 图文及汉字操作提示，中文显示所有参数参数及曲线。
• 高压开关机械特性测试
YLKG-5049
• 高压开关机械特性测试
• 高压开关回路电阻测试（DC 100A输出）
• 高压开关继电器线圈电阻测试
