▍ 产品特点 ↴
直流系统接地是一种易发生且对电力系统危害较大的故障。我公司自主研发设计的便携式直流接地故障查找仪，能够适用于任何电压等级的直流系统接地故障的查找。

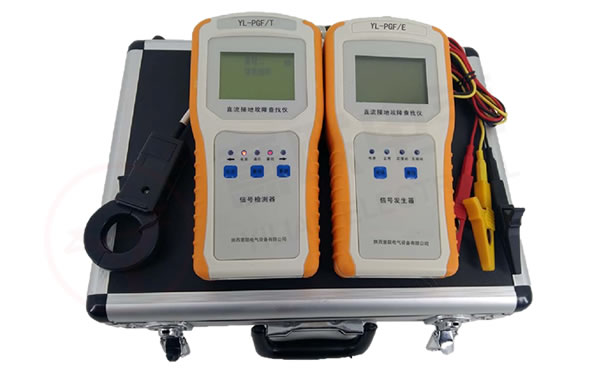

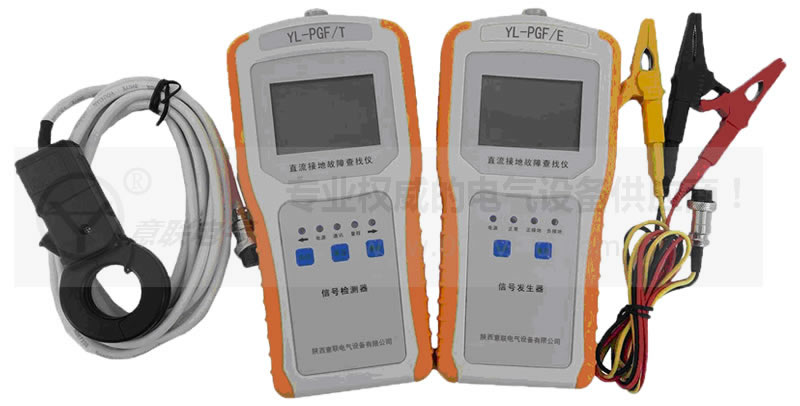

▍ 仪表构成 ↴
▍ 工作原理 ↴
故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。
信号发生器、故障检测器均采用微计算机技术，具有集成程度高，判断速度快，检测灵敏度高、抗干扰能力强、故障定位准确等特点。在软件处理上利用了模糊控制理论和通信的噪声理论，并依据直流系统的特点优化了算法，即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响，也能准确地判断出接地故障点，为接地故障的查找提供了有力的保障。在硬件上引进国外先进的检测传感器，直流信号检测灵敏度高达0. 1mA，可检测150K～500K接地的检测灵敏度，使多点接地、环路接地、绝缘普遍降低等难以解决的问题迎刃而解。
▍ 主要特点 ↴
该仪表采用了高分辨率（0. 1mA）信号采样直流钳表，能够实现对多点接地，高阻接地点的定位。
2) 接地点方向显示
该仪表具有接地点方向显示功能，包括：液晶屏显示、指示灯指示、语音提示三种方向显示方式，可以快速的处理复杂支路或环路中接地点的定位。
3) 具有绝缘指数显示功能
绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。
4) 具有波形显示功能
所谓波形显示，即在检测过程中检测器所搜索到的信号发生器的波形,其在查找接地过程中有非常重要的作用，合理利用检测器中的波形显示，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。
5) 多量程转换功能
仪表具有多量程转换功能，在测试过程可以转换不同量程，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。
6) 操作简单，使用方便、快速
使用时只需将钳表钳住待测支路，按一下工作按键，3～6S即可完成一条支路的检测。
7) 信号发生器与检测器不受距离限制
在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。
8) 运行安全、可靠
信号发生器是需要接入直流系统之中的，这就对设备的安全性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0～5.0mA 的信号电流，且zui大功率小于0.2W，适用于各类直流系统，对直流系统的安全运行、可靠运行提供了保障。
▍ 技术指标 ↴
系统电压为24V时： 0 ～10KΩ
2) 检测信号功率： ≤ 0.2W(信号发生器输出功率)。
3) 抗对地分布电容值：
对地电容单支路≤8uF，系统对地总电容≤100uF。
4) 适用直流系统电压：
220V±10%，110V±10%，48V±10%，24V±10%，或用户提出其它电压等级。
5) 环境温度：～35℃～+55℃。
6) 相对湿度：≤95% 。
7) 总重量： 3kg（信号发生器、检测器、配件、铝合金箱）。
8) 外形尺寸：360㎜x270㎜x100㎜。
