▍ 简要说明 ↴
GIS导电回路测量系统，采用主测量装置和辅助测量装置无线通讯方式工作，轻松的对各种大型开关设备的导电回路 电阻值进行单相测量或三相同时测量，特别针对GIS设备导电回路间隔较多时，导电回路超长情况下，可以一次性测量三 相导电回路电阻，避免分段测量电阻值，造成导电回路全电阻测量误差，测量准确，操作简便，节约时间。
▍ 产品功能及特点 ↴
该系统采用相关标准规定的直流压降法，使用200A测试电流，符合GB50150-2006等标准的相关要求。系统具备以下功能：
• 开关设备回路电阻三相同时测量或单相测量
• GIS设备所有间隔导电回路全电阻测量
• GIS设备单相或三相导电回路电阻测量

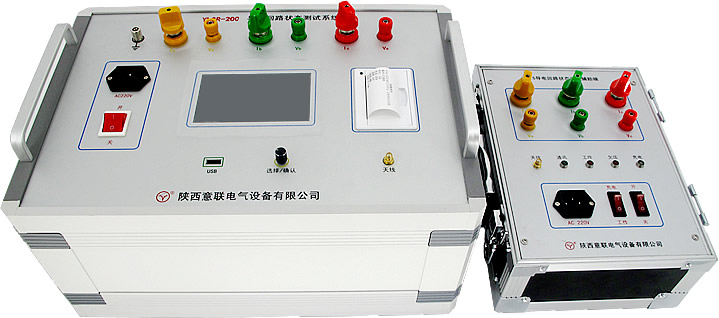

• 产品由主测量端和辅助测量端两部分组成，采用低功耗无线通讯方式工作
• 利用三相同时测量技术完成超长开关导电回路电阻测量
• 测量GIS设备导电回路电阻轻松、简便
• 对同一设备历史数据进行曲线显示对比
• 主测量端和辅助测量端均采用进口高速A/D采样芯片，测量精度高
• 设备采用高强度铝合金喷砂机箱装配，附带防震外箱存储，安全可靠
▍ 产品技术参数 ↴
• 测量范围：三相 10μΩ-2mΩ 单相 10μΩ-20mΩ
• 测量电流：100A/200A
• 最大输出电压：DC 10V
• 测量精度：10μΩ-2mΩ ≤0.5% 2mΩ-20mΩ ≤1%
• 最高分辨率：0.1μΩ
• 显示方式：800×480（5寸）高清液晶显示屏
• 测量时间设置范围：三相 110s 单相 10~30s
• 数据输出：U盘
• 打印输出：采用热敏微型打印机
• 实时温湿度检测功能：温度 -10°C -50°C 湿度 20%-95%
• 存储系统：存储记录999条
• 通信：无线点对点通信，最大距离3Km
• 主测量端： 尺寸 445×310×250(mm) 重量 10Kg
• 辅助测量端：尺寸 275×205×155(mm) 重量 3Kg
• 工作电源：主测量端 AC220V，50Hz，辅助测量端DC24V内置锂电池供电
• 附件箱：尺寸 555×415×270(mm) 重量 20Kg(含附件)
