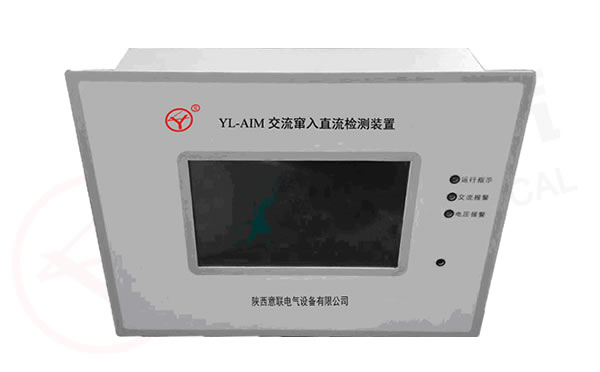

YL-AIM交流窜入直流检测装置
| 作者：陕西意联电气 | 标签： 直流系统_蓄电池
▍ 简要说明 ↴
电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者�；ぞ芏�，危害电力系统正常运行。
《DL/T 856-2004 电力用直流电源监控装置》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需及时处理。
而直流系统中的交流窜电故障则为直流系统中严重的接地情况，当直流系统中发生交流窜电故障后，极有可能造成保护的误动作，危害极大。
根据新直流系统安全反措规定，当直流系统发生交流窜电故障后，直流绝缘监测装置需及时发出告警信号，并记录故障发生的时间。而现有的直流系统绝缘监测装置均未对交流窜电故障提供有效的解决方法，导致直流系统发生交流窜电故障后维护人员不能及时处理，危害直流系统的安全。为此，陕西意联电气开发出了交流窜入直流检测装置，该�？榭梢栽诓桓谋湓绷飨低尘导嗖庾爸玫那榭鱿滦略鲋绷飨低持薪涣鞔艿绻收系奶卣鞣治觥⒅绷飨低持薪恢绷饔行е捣至康奶崛∠允�、以及实现交流窜入直流的测量记录告警功能。一旦发生交流窜电事故立刻告知维护人员交流窜电电压大小，为直流系统交流窜电故障提供了快速有效的解决方案。
▍ 产品功能 ↴
★ 交直流电压实时监测功能:交流窜入直流检测装置可实时监控系统母线对地电压，包括系统电压，正对地电压，负对地电压及交流窜电电压和 新告警信息并实时显示；
★ 参数设置功能:装置可通过触摸屏设置各种告警门限值：包括系统过压告警限值、系统欠压告警限值、交流窜电电压告警门限值；还可设置：系统电压等级，协议类型，设备地址，波特率；
★ 历史数据存储及查看功能:当直流系统中正负母线对地电压或交流窜入电压高于告警门限值时，该告警电压及告警时间将被保存，并可随时查看；
★ 交流电压波形显示功能:装置以波形显示的方式显示监控系统母线窜入的交流电压；
★ 点输出告警信号；
★ 数据上传功能：交流窜入直流检测装置可通过RS232或RS485接口将实时监测数据及历史告警记录数据上传到上位机系统。
▍ 产品特点 ↴
★ 高性能硬件：整个系统采用工业级芯片和元器件进行设计和生产。装置为高速32位工控CPU，交直流电压采样都采用独立的高精度16位AD转换器，转换速度在每秒1000次以上，分辨率在1/50000以上。
★ 人性化界面：装置采用5英寸工业级彩色触摸屏设计，人性化的界面设计，系统可以通过触摸屏灵活地进行页面的选择。功能一目了然，方便快捷。
★ 历史数据动态存储：装置采用动态数据存储技术，当被测系统电压、正负母线对地电压或窜入交流电压发生报警时即进行存储，方便查看发生故障的变化规律。
★ 高安全性：所有采样单元均采用隔离设计，设备故障不影响直流系统正常的运行。
★ 高可靠性：软件陷阱和监控芯片双重抗干扰设计，能保证在强电干扰环境下长时间稳定运行。
▍ 技术指标 ↴
|
测试项目
|
范围
|
分辨率
|
精度
|
|
直流电压
|
0-300V
|
0.1V
|
≤0.5%
|
|
交流电压
|
0-300V
|
0.1V
|
≤1%
|
★ 使用环境：
环境温度：-20℃～+50℃
相对湿度：≤95%
工作电源：AC/DC兼容,工作电压范围85～265V
★ 外形参数：
重 量：1kg
外形尺寸：长210mm×宽160mm×厚132mm
面板尺寸：长210mm×宽160mm
安装开孔尺寸：长192mm×宽137mm
