▍ 简要说明 ↴
在电力、化工、冶金、铸造、造纸等领域广泛使用的蓄电池组动力中，均为直流电机拖动系统。在断电的情况下，为维持水冷却，润滑油油压，需要迅速投入备用电源。此类电机的启动性、运行稳定性和可靠性要求特别高。目前多数采用传统启动装置，其原理是以接触器切换电阻的方式控制直流电机的启停。该控制方式在电阻切换时会对直流电源和电机产生较大的浪涌冲击电流。这不仅会影响直流电机的寿命，而且会对机电�；は低巢艽蟮挠跋�，严重时会造成继电�；ず妥远爸梦蠖�，酿成事故。另外在油泵电机�；�，采用接触器来断开直流电机的电源，电机的感性负载特性会引起接触器触头之间严重的燃弧，由于电弧持续时间较长，容易造成触头烧毁和粘结，维修工作量大，可靠性很低。因此，实现直流油泵电机的平滑无级软启动和软停对各种工况下的直流备用系统的可靠投切有着重要的意义。
在火电厂中，为保证主机和小机的安全运行，除配有主机及小机的交流润滑油泵外，还配有主机及小机的直流润滑油泵作为备用油泵，通常称为事故直流油泵。由比较可靠的直流蓄电池组供电，是事故情况下，汽轮机安全�；� 后保障。之所以采用直流供电，就是因为蓄电池组为其提供工作电源，可靠性高。但由于直流电机的启动特点及落后的控制方式，造成了其本身工作极不可靠，而且会对整个直流系统造成较大冲击，进而对整个二次回路的正常工作造成极大伤害。
▍ 遵循标准 ↴
→ GB/T2900《电工名词术语》
→ GB4208《外壳防护等级》（IP标志）
→ GB24235《电工电子产品环境试验规程》
→ GB/T191《包装储运图示标志》
→ GB/T11021《电气绝缘耐热性分级》
→ GB7251《低压成套开关设备和控制设备》
→ GB/T10233《低压成套开关设备和电控设备基本试验方法》
→ GB50150《电气装置安装工程电气设备交接试验标准》
→ CECS49《低压成套开关柜设备验收规程》
▍ 技术参数 ↴
► 额定电压：DC220V±10%或DC110V±10%
► 额定功率：1.5kW~75kW
► 起动电流：120%额定电流
► 起动时间：1s~20s可设定
► 通讯接口：标准RS485口
► 柜体材质：2.0冷轧钢板或者304不锈钢
▍ 系统组成及原理 ↴

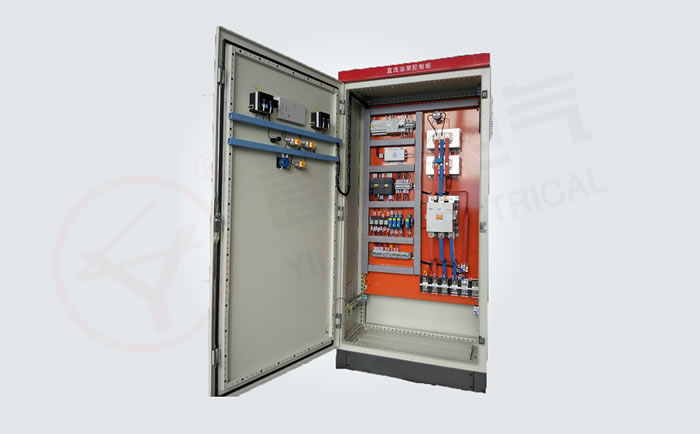

YL-ZK型系列直流油泵控制装置是集现代电力电子技术、PWM技术与PLC控制于一体的高新技术产品。可以实现直流电机的无级平滑软起动，电流不突变，且直流系统工作不受影响；直流油泵控制柜采用大功率电力电子器件，通过IGBT软停止，杜绝了直流接触器触点粘连现象的发生；中文的人机界面操作和信息显示。
直流油泵控制柜采用新型脉宽调制方式控制电力电子主控器件大功率半导体IGBT的导通和关断，以PLC为核心控制管理，利用BUCK降压电路，对直流电压进行线性调节。把直流电压由0V在设定的时间内升到额定电压，实现直流电机的可靠软起动，相反，在停止时，将额定电压缓慢降至0V实现软停止功能。
▍ 产品特点 ↴
● 基于现代电力电子技术，采用PWM控制构成对直流电机的无级控制，对系统无冲击软停止，解决了传统控制系统中接触器触头烧粘结的现象
● 无接触器旁路，避免了旁路接触器在停止时的触头拉弧烧粘结现象
● 西门子PLC直接控制，无单片机等微处理器，避免了控制的不稳定性
● 无旁路接触器、无单片机等微处理器，系统稳定可靠性高，维护量小

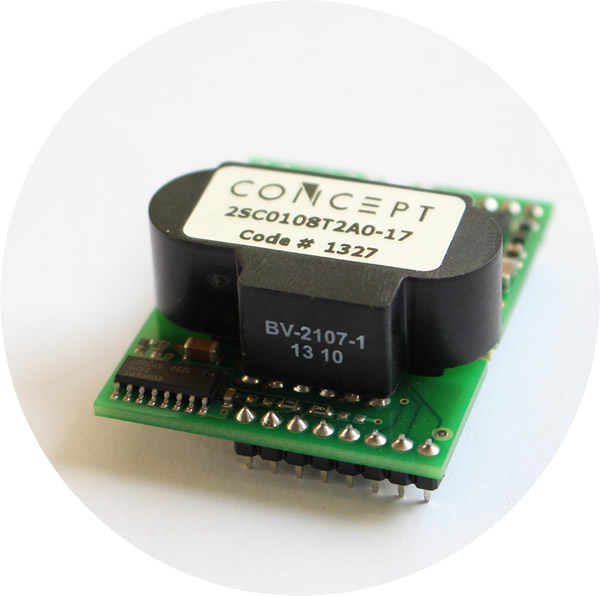

● 采用瑞士进口驱动CONCEPT产品，保证IGBT的工作稳定可靠

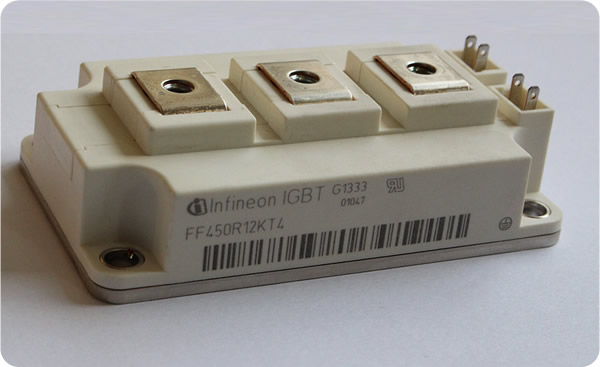

● 德国英飞凌IGBT�？樽槌伤芈�，一用一热备，系统更加稳定可靠
● 大至75kW的直流电机的起�？刂�
● 可选配加装电阻启动单元，有备无患

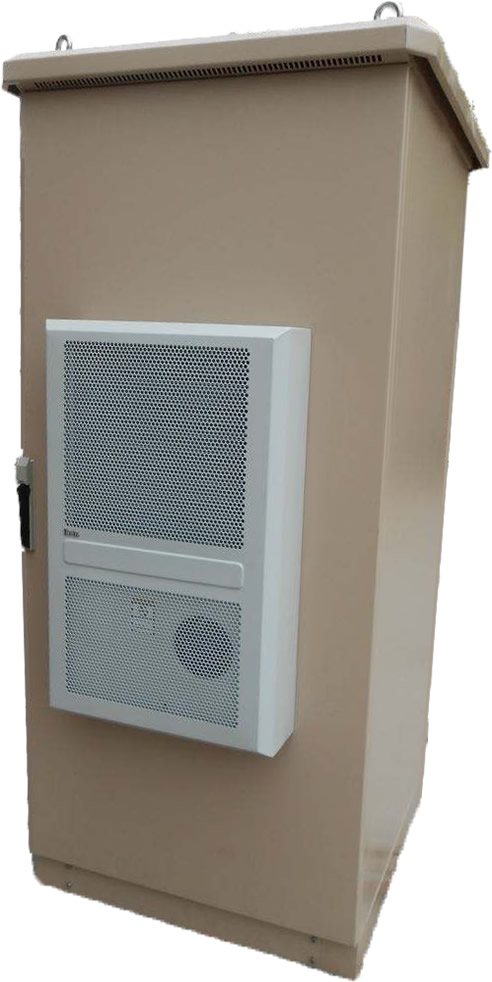

● 可选配的控制柜用空调系统，在更加严酷的使用条件下，保证系统的温湿度。

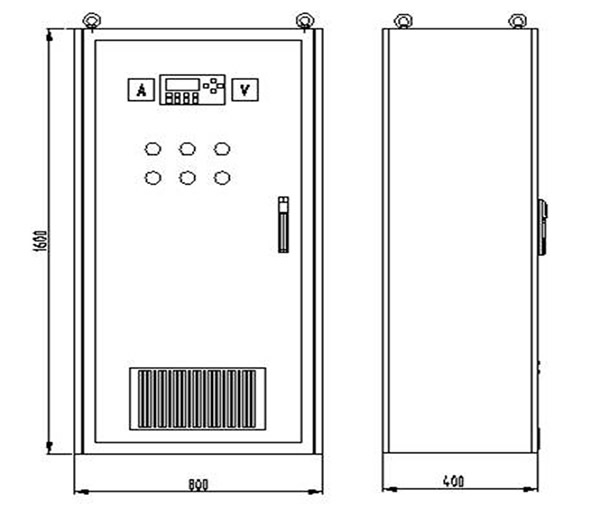

▍ 外形尺寸 ↴
宽*深*高=800*400*1600（单位mm）
此尺寸为标准配置55kW及以下标准尺寸，其他定制版本根据实际情况会有变化，以实际项目设计为准。

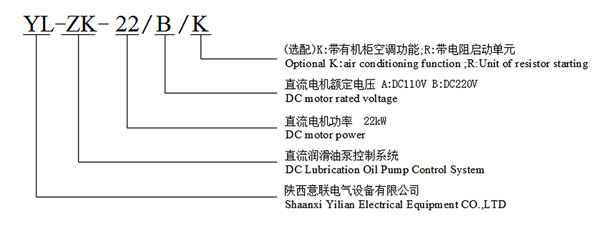

▍ 型号说明 ↴

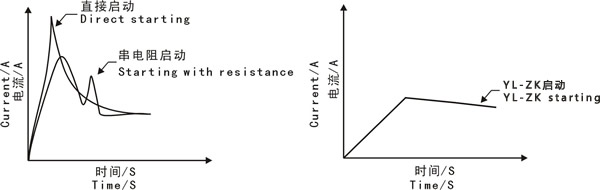

▍ 传统控制与YL-ZK控制电流波形比较 ↴
▍ 使用条件 ↴
● 环境温度:-25℃～+55℃
● 相对湿度：≤95%RH
● 设备安装:与垂直面倾斜度不超过5度。
● 安装地点周围无导电介质尘埃，导致金属与绝缘损坏的腐蚀性气体，霉菌等。
● 用户使用条件超越本说明范围时，可根据现场实际情况定制。
▍ 产品优势 ↴
序号
项目
陕西意联电气
同类型厂家
1
双机热备
主回路一用一热备，双回路设计。工作回路一旦出现故障，无扰动切换到备用回路，保证了设备的稳定性和连续性。
无备用回路。一旦主回路故障，油泵启动不了。
2
西门子PLC作为主控制器
西门子PLC作为主控制器，对IGBT进行PWM直接控制，省去了单片机或者DSP控制板，减少了故障率，增加了可靠性。
单片机或DSP控制IGBT，自制单片机或DSP控制板，设计，工艺均比不上知名厂家成熟稳定。造成故障率高，维修复杂，维修成本高。
3
旁路
采用PLC控制IGBT起动至运行状态，无须旁路单元，减少故障率。
采用旁路继电器，当启动完毕，切换到旁路单元。增加了旁路单元就增加了故障点。
4
限压限流
由于采用PLC直接控制IGBT，所以通过变送器就可以实现输出电压的闭环控制，保证输出电压和电流在安全范围内。
起动完直接旁路，不能实现闭环控制。
5
主要核心器件
主断路器，IGBT，PLC，继电器等采用进口品牌，IGBT等采用原装进口，以保证可靠性。
国产品牌

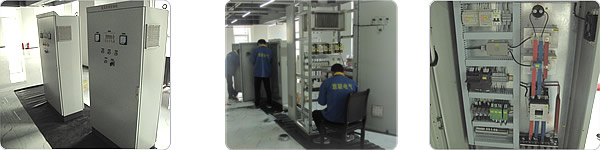

▍ 质量保证 ↴
▍ 订货须知 ↴
● 提供直流电机的额定功率和额定工作电压
● 注明控制柜是壁挂式还是落地式
● 注明控制柜加工材质及柜体颜色
● 特殊情况控制可按照用户特殊要求加工定制
● 如需与远方通讯请提供接口类型和通信规约
▍ 售后服务承诺 ↴
● 公司负责将用户所订购的设备免费调试及现场指导安装直至正常运行；
● 公司在安装现场免费为用户提供基础操作、日常保养的培训服务；
● 公司自设备正常运行之日起按本公司标准保修条例对项目的设备提供保修服务；
● 保修期外的设备仅按成本价收取故障配件费，免人工费；
● 公司服务响应时间为2小时内，陕西省内1个工作日内到达现场，外省用户2个工作日到达现��；
● 公司将免费提供系统及硬件设备的升级和技术咨询；
● 公司将定期向用户赠送产品技术相关资料，不定期上门或电话回访用户，了解系统及设备的运行情况，
现场解决用户的问题。
