▍ 简要说明 ↴
▍ 功能特点 ↴
▍ 技术参数 ↴
▍ 设备型号 ↴
|
型号 |
规格 |
|
YLHL-100A |
测试电流：100A |
|
YLHL-200A |
测试电流：100A/200A可选 |
▍ 工作原理 ↴
▍ 测试接线 ↴
由于测量的是微电阻值，为使测量准确，必须特别注意：测试夹的位置必须尽量靠近被试品的测量点，并将被试品夹紧，这样，测量出来的值才可靠。
▍ 回路电阻测试仪使用方法/测量步骤 ↴

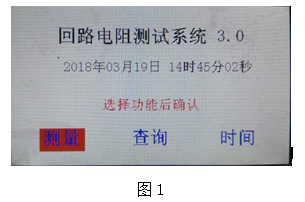

2、插上220V电源，打开电源开关，仪器大屏幕显示主菜单（图1）

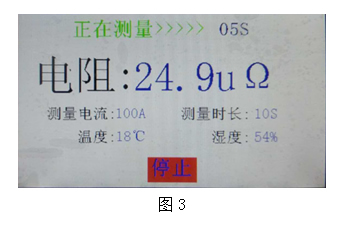

6、按下测量键后开始测量，进入测量界面，如图3。

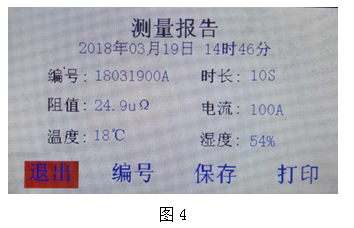

7、测试结束后，屏幕显示测量报告，测量报告中记录了测试时间、默认编号、测量时长、测量阻值、电流档位、环境温度和湿度，如图4。

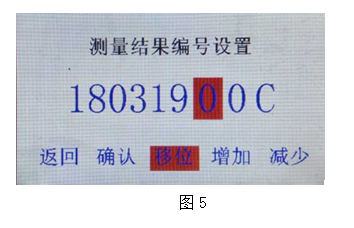

8、若要保存测试数据，选择“保存”并按确认，仪器以默认编号保存测量数据，测试数据不能重复保存。也可以选择“编号”按确认进人修改编号界面修改默认编号。编号只能修改后三位，如图5。
9、在测试报告界面，选择打印并按确认，打印机打印当前测试报告。

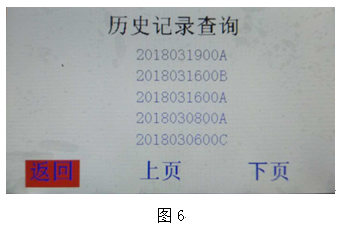

10、在图1界面时，可以查询历史记录，选择“查询”并按确认进人查询界面，如图6。

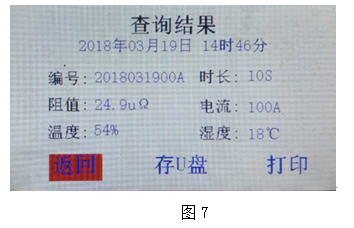

11、可以把查询结果存入U盘，记录在U盘中以电子表格文件保存。需要存U盘时，先把U盘插入仪器面板的“通信”接口，然后在查询结果界面选择“存U盘”并按确认，当看到仪器面板的“状态”指示灯闪烁完后，存U盘操作结束，如图7。

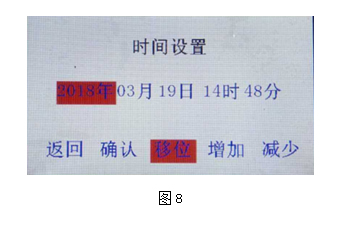

12、在图1主界面中，可以选择“时间”并确认进入系统实时时间设置界面，如图8。
13、测试过程中如果测试钳断开，仪器会自动识别，并关断电流输出，提示检查接线，请确认接线无误后再次进入测量。
14、如果进行测量时间太长，电源过热，会影响测试精度，可将仪器关闭一段时间（约10--20分钟），使电源冷却，方可重新使用。
15、两次测试时间间隔不小于30秒。
16、建议测试三次取平均值（由于表面油污或接触不良等导致测试值偏差）。

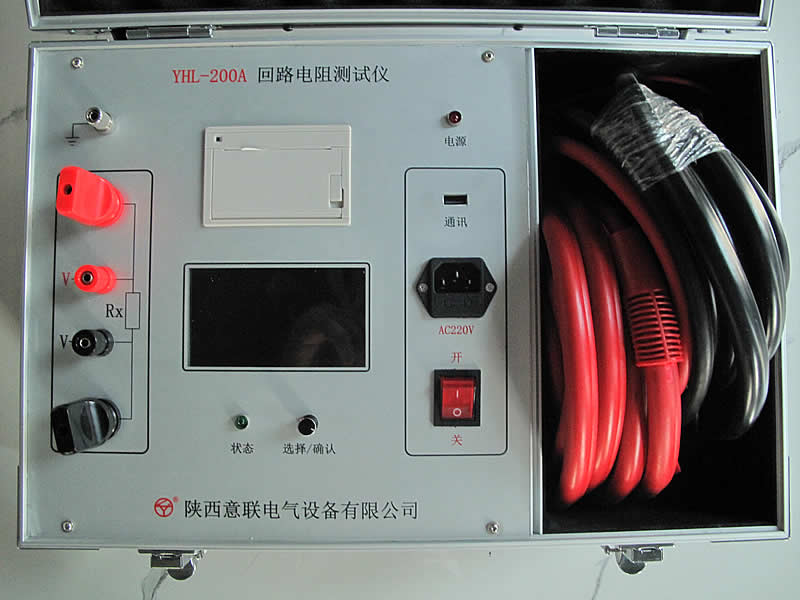

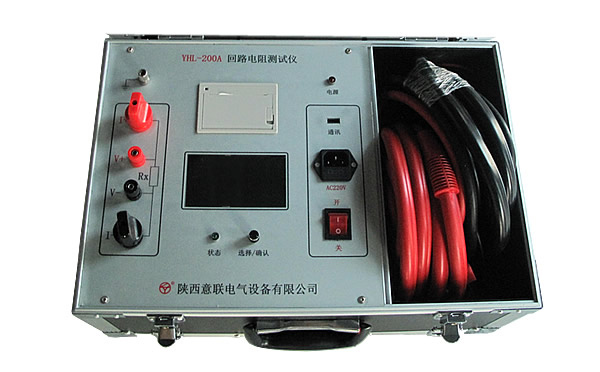

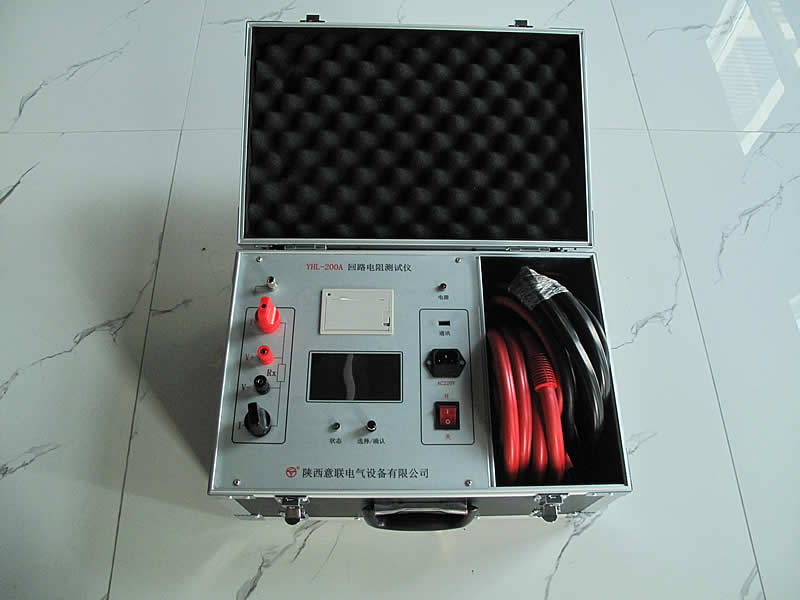

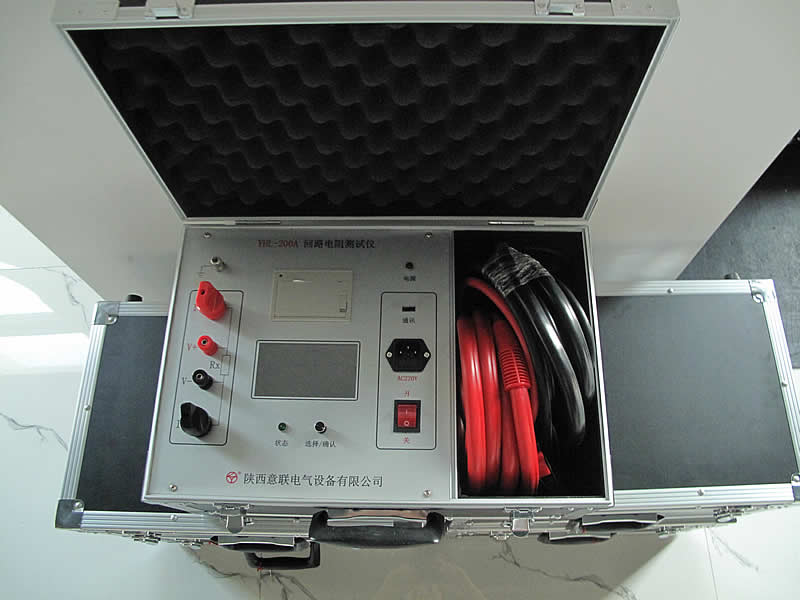

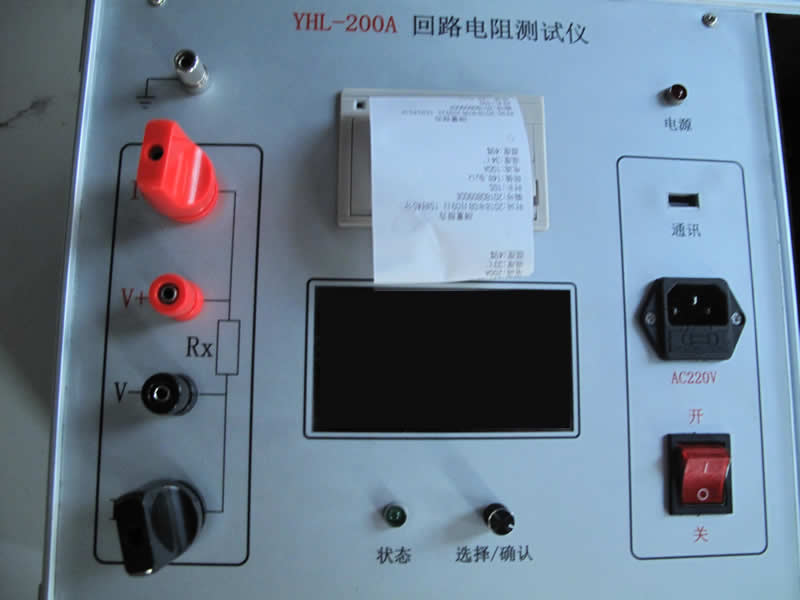

▍ 产品实拍 ↴
