低压电缆故障定位仪故障分析
| 作者：陕西意联电气 | 标签： 电缆故障定位仪
低压电缆故障定位仪故障分析:低压电缆故障定位仪”是陕西意联针对“电力电缆的运行故障”而精心设计研制出的新一代故障定位仪，解决了电力电缆的短路、断路故障、死接地故障及电缆故障点受潮，用高压冲击使故障点放电听声音定点困难的难题。
同时在解决了电缆在发生相间短路、断芯不接地等封闭式故障时用传统方法无法快速准确定点，这个长期困扰电缆测试人员的一个世界性难题，该仪器可以不截断电缆、不进行高压冲击、对封闭式故障点进行准确定点，突破了影响电缆故障测试效率的一个瓶颈。

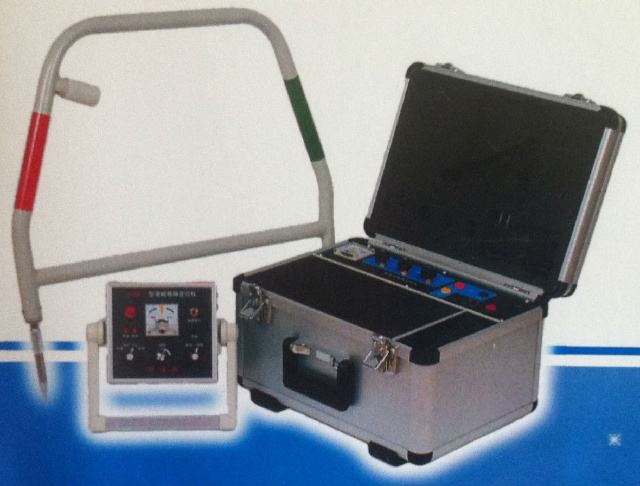

低压电缆故障定位仪设计上利用电磁感应原理来实现其各种功能，不同以往迫使故障点放电听声音大小的定点方法，不需要升压设备，保障了人身安全，操作时仪器在离故障点20-30米可感应到故障点的电磁波，自动引导电缆路径，指明故障点的方向，尤其适合野外现场操作。 电缆故障定位仪由发射机和接收机两部分组成。发射机发射一个连续的电波信号。
低压电缆故障定位仪技术指标：
a.探测距离≤10KM
b.探测深度≤3M
c.路径误差＜8CM
4.定位误差＜10CM
d.感应故障点距离≤30M
A、在高压电缆故障测试定点时的运用：
目前广大用户使用的电缆故障测试仪是以“冲闪法”原理为基础产生的电缆故障测试仪占主导地位，该类产品由于原理所限，所用辅助设备过多，操作复杂，不好掌握，查一个故障需要多人协作、效率极低、测试的准确性主要是依赖经验，一旦人事变动，别人在短时间内无法掌握此仪器，具体原因如下：
1.操作复杂
该仪器一般由测距仪（闪测仪）、路径信号发生器（路径仪）和接收器、定点仪三个主要部分组成，加上辅助设备和附件：调压器、PT、电容、水阻、电流采样器、电感、放电球隙、放电棒、耳机、探头等，总重量有近百斤，需要多人操作，测试过程相当复杂。
2.波形分析难
实测时，闪测仪所反映的实际故障波形往往和说明书上的标准波形有很大出入，操作人员没有长时间的摸索很难掌握。
3.故障定点难
路径仪和定点仪是分开使用的，造成了找准路径时无法同步定点，而定点时又往往走偏路径。定点仪接收的是故障点近距离的放电声，如果走偏路径，就无法听到放电声。同时由于环境的影响，耳朵无法区分出放电声和噪音。同时波形分析往往会有一些偏差，因为地面距离和地下电缆长度并非等长。测距很快，而定点却要花好几个小时甚至几天时间，定点难是用户为头疼的。
目前以“冲击法”为原理的电缆故障测试仪，实际应当叫“高压电缆的高阻故障测试仪”，它对高压电缆的高阻闪络及高阻泄漏故障解决起来非常适合，而目前也只有此种方式可以解决，这是因为此类故障一般在电缆的外皮看不出有什么痕迹，只有用“冲闪法”迫使故障点放电，才能测出故障点距离，再通过定点确定故障点的位置�；褂幸焕喙收鲜堑缋略谠诵泄讨蟹⑸拥�、短路而产生的断路、短路、接地等低阻故障。
该类故障的故障点都有明显的烧断、烧焦现象，电缆外皮有明显的故障外伤。在实际生产生活中，我们主要解决的主要是此类故障。传统的电缆故障测试仪在故障定点时，没有将这两类故障区分对待，都是采用打火放电法来定点，影响了工作效率。
低压电缆故障定位仪可以方便的解决高压电缆在运行中常见的断线、短路、死接地等低阻故障，故障定点时不用高压放电。弥补了“冲闪法”电缆故障测试仪的不足之处，在实际工作可轻松解决大多数故障的定点问题。它对电缆“埋深”、“路径”、“故障点定位”同步进行测试。非常直观。不完全依赖操作者的经验。使本来繁琐的故障测试工作变成一件轻松有趣的事。
B、在低压电缆故障测试定点时的作用：
实际生产生活中低压电缆故障的数量远远多于高压电缆的数量，绝缘要求低，其故障率远远大于高压电缆，同时和我们的生活密切相关。
低压电缆在使用过程中有以下特点：
a.铺设时随意性不大，路径不明。
b.铺设时不像高压电缆那样填沙加砖和深埋，相反埋深较浅，是受外力损伤而出现故障。
c.电缆一般都短，几十米到几百米不等，不像高压电缆在几百米到几公里。
d.绝缘要求低，运行过程中电流较大，出现故障后故障特性十分明显，绝大多数故障点处都有十分显烧焦损坏现象，一般都是断路、短路故障。
目前市场上还没有一种针对低压电缆故障而开发的故障测试仪，有些所谓的低压故障测试仪还是以“冲闪法”为主，无非是将高压冲击设备的功率改小罢了，所以造成价格偏高、操作复杂、实用性差，不符合低压电缆便宜、长度短、维修简单的特性，不被广大用户认可。同时，由于低压电缆出现故障后一般都在故障点处损坏严重，一般是死接地，用冲闪法测试时，其真正的故障点反而不会充分放电，反而高压冲击会将某些绝缘不良处击穿后“放电”，造成用户误判断。
低压电缆故障定位仪的使用性能正好适合解决低压电缆故障特点，同时价格便宜，操作、携带方便，实用性极强。针对低压电缆故障测试其有以下特点：
a.体积小、重量轻、单人轻松操作，无需任何辅助设备。
b.电池供电，无需220V电源。
c.电缆路径查找、深埋、故障点定位同步完成，效率高。
d.故障点在前在后，直观显示，不受外界干扰。
e.不受电缆地下情况（如分叉、打捆、接头扭曲）影响，像探地雷一样，点对点去查找故障点，误差以厘米计。
C、在解决电缆相间短路、断芯不接地等封闭式故障时的运用：
电缆相间短路、断芯不接地等封闭式故障的准确定位是长期困扰电缆故障测试人员的一个世界性难题，用冲闪法定位很难定位，一般都是将电缆截断一节后将故障点排除，效率低下，浪费严重，低压电缆故障定位仪采取我公司音频定位法可将故障点控制在几公分之内，实现准确定位，已获得国家发明立项。
所以广大的“闪冲法”电缆仪用户，如果拥有一台KYDW-1A电缆故障定位仪，配合测距仪使用。对电缆的短路、断路、死接地等低阻故障，不管电缆外皮破不破都可以快速定点，提高工效数十倍。
