电缆故障定位仪说明书:电缆路径仪用于完成地埋电缆的埋设路径及埋设深度的探测。在确定电缆全长及故障长度后，为了找到电缆故障点的大致范围，在没有相关电缆路径的记录时，需要首先寻测电缆路径。

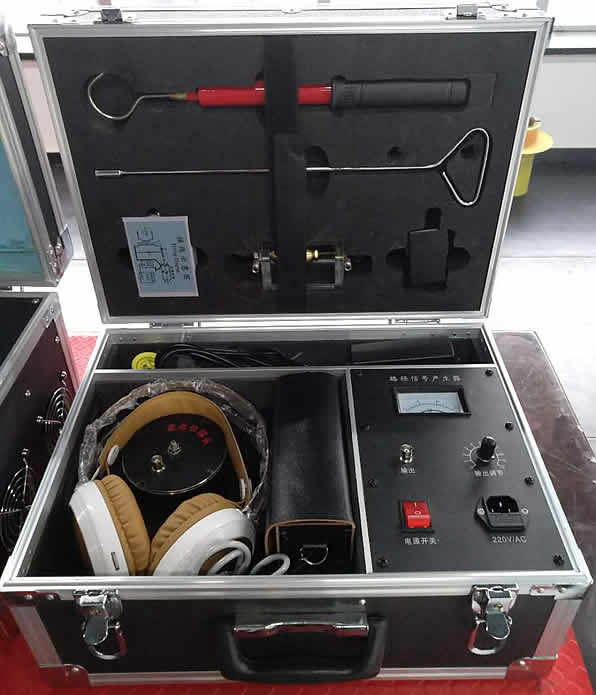

电缆故障定位仪分为两部分：路径信号号发射源和路径信号接收定位仪。该设备具有输出功率大，阻抗匹配性能好，过流、过压�；すδ芡晟疲褂梅奖�，安全可靠等特点。是寻测电缆埋设路径的主要设备，是电缆故障探测仪主要配套设备之一。路径仪与定点仪配合使用，可以准确寻测电缆埋设路径。
* 供电方式：19V 4A电源适配器。
* 供电方式：9V单节碱性干电池。
4）、功率调节：分为12档，用于调节输出功率大小，对应数值愈大表示输出功率大，与输出功率指示相对应。

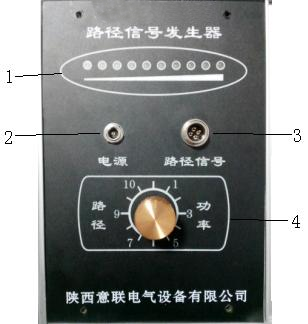

路径发射源面板示意图（图3.1）
2、路径/故障定位仪面板（图3.2）

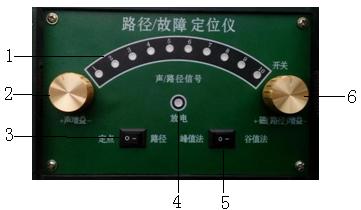

路径定位仪面板（图3.2）
1）、信号指示灯：指示各种状态下信号强度，依次为1到10。
2）、声增益：升信号强度调节旋钮，顺时针为增加，逆时针为减小。
3）、定点/路径开关：信号接收定位仪工作模式转换，左边是定点模式，右边是路径查找模式。
4）、放电指示灯：电磁信号指示灯，接收到故障点放电电磁信号时亮。
5）、路径信号寻找模式转换开关：切换寻找路径时的信号峰/谷值方式。
6）、开关/磁（路径）增益：接收定位仪开关，并控制接收到的路径/故障点电磁信号的强弱。
路径定位仪背面
3、信号输出线（图3.3）
发射源信号输出线示意图（图3.3）
信号输出线是一条一端航插，另一端两个夹子的连接线。使用时，红色鳄鱼夹接电缆芯线，黑色鳄鱼夹接地线，另一端插入反射源面板上“路径信号”输出即可，输出连接电缆如图3.4所示。

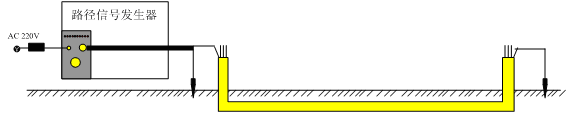

路径信号发射源工作接线示意图（图3.4）
4、信号接收连接线（图3.5）
信号接收连接线示意图（图3.5）
信号接收线为双端4芯航插插头线，将信号接收线一端插入路径/故障定位仪背面的“探棒”接口，另一端插入路径信号传感器的信号接口。
信号传感器（图3.6）
6、操作步骤（图3.7）：

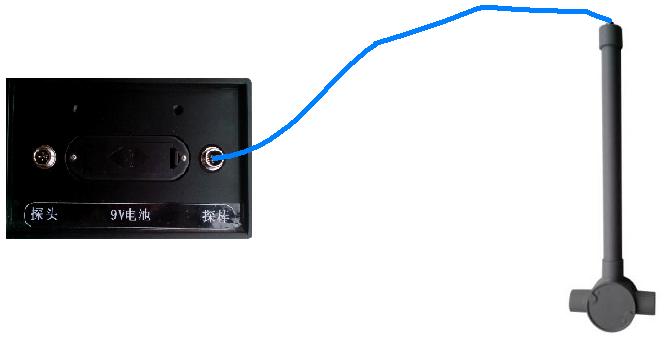

路径信号接收系统连接示意图（图3.7）
1）、将路径信号输出线插头插入路径信号发射源面板上的“路径信号”接口，另外一端红色夹子夹到电缆始端的电缆芯线/铠装上面（此时电缆始端的铠装已经从接地体上拆下），黑色夹子夹到电缆始端附近的接地桩上。
2）、将电缆终端的电缆芯线/铠装可靠接地，确定可靠接地后方能发射信号。
3）、将发射源面板上“路径功率”旋钮调到“1”档位上。
4）、将随机附带的电源适配器连接至发射源面板上“电源”接口。
5）、调节“路径功率”旋钮，逐渐增大输出功率，当输出功率满格时，将旋钮位置再倒退一级，完成路径信号发射。如果调节到任何一个档位上输出都不能满格，那么让旋钮停留在亮灯个数zui多的那个档位上。
注意：在3档以上的档位超出了人体的安全电压36V。请不要在其它档位，尤其是较高的档位上面用手触及红黑夹子，谨防触电！
6）、将信号接收连接线一端插入路径/故障定位仪背面的“探棒”接口，另一端插入路径信号传感器的信号输入口。
7）、打开路径/故障定位仪的电源开关，开机8秒内信号指示灯显示电池电量读数，电量多数低于“7”时需更换电池。

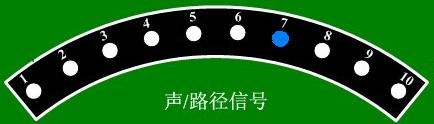

开机电量读数示意图
8）、把“定点/路径”模式开关切换到“路径”模式，此时信号指示灯指示为接收到的路径信号的强弱。
9）、“峰值法/谷值法”一般选用“峰值法”。
10)、将“磁（路径）增益”顺时针旋转，直到不能旋转。
11）、从电缆始端开始，绕过障碍物，在电缆可能铺设的位置找寻电缆的走向。
方法如下：
将路径信号竖直天线与地面保持垂直，在可能出现电缆的位置呈“S”形行走，当向某一个方向连续移动时信号增强，信号指示灯指示数字及定位仪内部蜂鸣器响声增大，则继续朝此方向移动直到信号达到zui强点，停在此处，然后在保持竖直天线与地面垂直的同时，旋转水平天线，当信号zui强时，电缆即在天线的正下方，并且沿与水平天线垂直的方向延伸。
谷值法信号特点（图3.9）

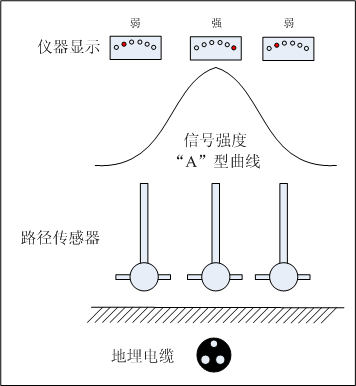

如图峰值法（图3.8）寻找路径时，在同一空间位置上，水平天线和电缆走向垂直时，信号zui强；当水平天线始终垂直电缆走向时，距离电缆越近，信号越强。当某点处信号较强，而附近两边信号较弱，呈现“A”型变化规律时，则较强点即为电缆正上方，此时信号指示灯指示数字和蜂鸣器响声zui大。
如图谷值法（图3.9）寻找路径时，保持竖直天线与地面垂直，在离地等高的平面上，向各个方向平移路径传感器，当某点处信号较弱，而附近两边信号较强，稍远的两边均减弱，呈现“M”型的变化规律时，则较弱点即为电缆的正上方，此时信号指示灯指示数字和蜂鸣器响声zui小。

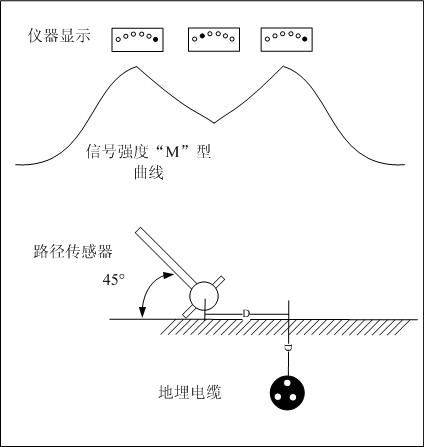

如需对电缆的埋深测试，可以采用４５°角法测试（图3.10）。测试深度时，仪器的设置与谷值法的设置相同，首先找到电缆正上方，并且明确电缆走向后，在电缆正上方将路径传感器向与电缆走向垂直的方向倾斜４５°角。然后保持角度不变向此方向平移，当出现“Ｍ”型信号特征的较弱点时，从电缆正上方平移过的距离就是埋设深度。
图３.7�。矗怠憬遣馍睿ㄍ�3.10）
