▍ 简要说明 ↴
YLDL-2028地下管线探测仪是陕西意联电气 新研制的一款新型的多功能管线探测设备，地下管线探测仪不仅可以非常准确地探测管线、管道、电缆、光缆等的地理位置、路径的走向及埋深，还可以在错综复杂的电缆之间准确识别目标电缆，并能够准确地定位电缆接地故障。作为管线探测领域的集大成者，真正的实现了一机多用，极大地降低了使用成本。
YLDL-2028地下管线探测仪以其优越的性能及灵活方便的检测方法，广泛应用于电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域，是施工、验收、管线检查的必备工具，为我国相关行业的管线管理水平的提高发挥了积极的作用。
▍ 功能特点 ↴
1、全频接收功能
▶接收机突破性地实现了全频接收功能，预设50Hz~200 KHz之间多个主要探测频率 ，根据现场条件，选用 合理的探测频率，提高对复杂管线的探测能力 。
2、先进的信号接收技术
▶超高灵敏度的新型接收线圈：动态范围高达140dB，能够探测更深的管线和更远的距离。
3、多种定位方法
▶峰值法：具有强大的抗干扰能力，在密集管线环境下准确定位和测深，适用于任意电压等级的高压线、密集和复杂管线条件，是管线探测的选择定位模式。
4、多种测深方法
▶平移测深法：便于在复杂条件下亦能保证测深精度。▶直读测深法：适用于单一管线条件测深和深度参考。
▍ 技术参数 ↴
地下管线探测仪发射机参数：
☪ 显示：高清背光彩色液晶屏☪ 内置可充电锂电池，充满后连续工作时间10小时
地下管线探测仪接收机参数：
▍ 推荐组合 ↴
⇛ YLDL-2028地下管线探测仪+YLDL-2024数字式电缆故障定点仪+YLDL-2010智能电缆故障测试仪+YLDL-2055电缆测试直流高压脉冲装置+YBRC系列干式专用脉冲电容器
⇛ YLDL-2028地下管线探测仪+YLDL-2024数字式电缆故障定点仪+YLDL-2016智能电缆故障测试仪+YLDL-2055电缆测试直流高压脉冲装置+YBRC系列干式专用脉冲电容器
▍ 使用方法 ↴
地下管线探测仪使用方法
1、发射机
发射机的接线有三种方式：直接连接、电感耦合、感应方式。现就三种方法的测试过程介绍如下：

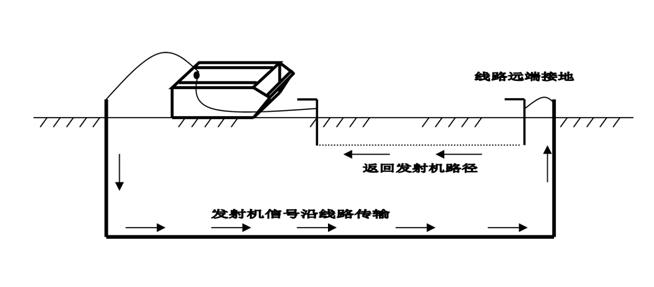

直接连接：
发射机直接与金属电缆（管线）连接，（另一端接地）并在金属电缆（管线）中产生 强信号，此种连接为 佳选择。并且在此工作模式下，发射机在空间辐射的电磁波较少，发射机和接收机可以离得很近，接收机受到的干扰小。
（1）插入连接线
关闭发射机，将直连线插入发射机输出插座。
（2）与导体连接
将连接导线的红色引线与目标--不带电的金属部件相连。
（3）选择接地方式
将连接导线的黑色引线尽量远离电缆（管线），并与电缆（管线）成直角。寻找金属现成接地点（如街道牌）。注意不要靠近附近任何地下导体。若没有现成的接地点，可以用接地钎。将地钎尽量插入地下，然后接上黑色引线。为改善导电性能�？稍诎逑碌顾�
（4）选择频率
音频：用于良好导体和长距离定位。
中频：为音频射频的中间频率
射频：管路密集或有非金属接头的电缆（管线）的一般定位。
（5）选择输出功率
根据具体情况选择高低档。
（6）检查环路电阻
发射机会自动检查环路电阻并在液晶中显示所测的阻值。电阻越高，导体的信号越弱。电阻阻值超过30KΩ时不能进行可靠定位�？梢愿谋湮恢�， 好在湿润的土地上或在土地上浇水，从而减少地阻，如果必要，多次移动找到阻抗 小的点进行测量
注意：一定要在拔出地线之前关机，插好之后再开机。
警告：决不能与带电电缆直接连接。在与电缆直接连接时一定要确定电缆已断电
电感耦合：
如果无法与金属电缆（管线）直接相连，第二个选择是通过天线耦合将信号作用于金属电缆（管线）上，将耦合钳夹在电缆（管线）上，发射机通过感应夹钳在导体上直接产生感应信号。
耦合钳接地要求：
如果在金属电缆（管线）上使用耦合钳，则金属电缆（管线）的两端必须接地。
�。�1）连接测量夹钳：关闭发射机，将耦合钳插入发射机插座。
�。�2）安装耦合钳：将耦合钳夹在金属电缆（管线）上，位置应低于电路地，并确保耦合钳齿口接触良好。
�。�3）选择频率： 佳感应频率—射频
感应法
当操作者不可能接近电缆（管线）（不能进行直接或用耦合钳定位）时，可采用此种方法，发射机内有一个可以给其下方的电缆（管线）感应信号的天线。当发射机处于开机状态时，内部天线不断发射信号，直到将连接直连线或耦合钳插头插入输出插座。
发射器感应连接方式使用方便，在连接时不需要与被检测电缆（管线）连接。但用此种方法信号亦会感应到目标电缆（管线）附近的其它电缆（管线）。还有一部分的信号能量耗损在周围的土壤中。在发射机的10米范围之内不能使用接收机，如果发射机使用高功率输出，发射机与接收机的距离要求将更高。感应法不能给金属井盖或加强的混凝土路面下的电缆（管线）施加信号，因为信号将被井盖或加强钢筋网屏蔽掉。感应法使用时，电缆（管线）两端必须接地。
（1）放置发射机
将发射机放置在目标电缆（管线）的正上方，发射机上的箭头与导体方向一致。
（2）选择频率
应用此法应选择射频为 佳频率。
（3）接收机
探测导体位置时，应不断扫寻导体的两边，应检查是否存在其它导体。
防止相邻导体从目标导体上把信号引走，使你错误确定导体的位置和深度。
2、接收机的路径寻踪
（1）接收机开机。
（2）检查电池电量，电池的电量不足时，请更换电池。
（3）设定频率，按动频率键，将接收机设定在所需频率。如果采用主动定位模式，接收机的频率应与发射机相匹配。选择那个频率取决于测试条件。音频和射频各有所长。音频波长较大，传递距离远，故一般先用音频。如果信号突然减弱、消失或意外的拐弯、转变，这时就必须再用射频核实结果。
通常选用音频是因为用此频率时，临近电缆（管线）很少互相串扰，导致寻踪错误。音频寻踪范围也更长。但射频信号的穿透性更强，可以更容易穿透绝缘套管。辐射效率更高， 对于寻踪急拐弯的电缆（管线）时，用射频有时会比用音频更好。这是因为射频更能“穿透”断开的屏蔽接头或绝缘管套以及在钢筋泥土附近也可以操作。当寻踪信号突变时，这就可能表明是电缆（管线）的特性阻抗在此处发生了变化。因为射频信号在目标电缆（管线）传输中不断衰减，所以这种寻踪信号的寻踪范围比较短。在使用感应耦合器中必须使用射频作为信号。
○1灵敏度的设置
“增益加减”键用来增加或减小增益，可以提高和降低灵敏度。如果数字的读数太低，调节“增益加”键使条形图的读数位于整个量程的40-50之间处。同样，如果数字的读数太高，调节“增益减”键使条形图的读数位于整个量程的40-50之间处。
○2选择寻踪方式
按模式键，选择的波峰或波谷寻踪方式。

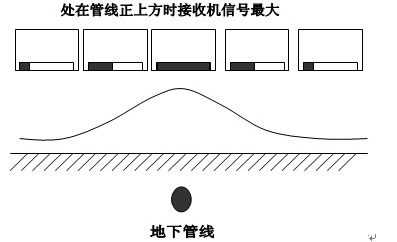

波峰法寻踪
保持YLDL-2028接收机与地面大体垂直，在电缆（管线）上方移动接收器。当接收器在电缆（管线）路径的正上方时，通过移动接收器可以得到 大值。见下图。当你晃动接收器逐渐远离电缆（管线）路径时，条形图及读数（声音响应频率）会降低；当你晃动接收器在电缆（管线）路径的正上方时，强度值 大段将显示电缆（管线）的路径。它同接收器的平面相一致。接着以合适的速度从发射器处开始寻踪，同时左右移动摇晃接收器。注视表的峰值读数的指示。
在寻踪时，峰值的读数可能会随着接收器同发射器距离的变大而缓慢减小。调节增益键，可以补偿信号的变化。如果表的读数忽然在级别上发生变化（更高或更低），那你可能遇到下列情况：连接处，此信号会沿着线路朝多个方向传播、电缆或电缆屏蔽有中断、电缆（管线）的深度有变化、有绝缘配件、电缆的线路受潮太大或进水。
如果接收增益被设为 大也无法探测被测电缆（管线）的路径时，这时就应将发射器与电缆（管线）的另一端连接，然后往回再次从刚才信号消失处重新寻踪。在电缆（管线）为直线时每隔几米做一个标记，在剧烈的拐弯处、有回路的地方以及电缆（管线）成束处应每隔几十厘米做一个标记。当遇见上述情况时，接收器的峰值和零值指示同在直线寻踪时有很大的不同。要多在有拐弯和分支的电缆（管线）上操作，以熟练掌握。

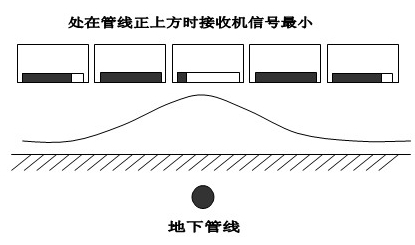

波谷法寻踪
测量时须使接收机的机身平面与管道方向垂直，反之当平面与管道方向平行时，测得的强度 小。这个特性往往用来判定管道的走向。
通过在电缆（管线）的上方移动接收器。当接收器在电缆（管线）路径的正上方时，接收器可得到 小的值，声音响应也很小。当你晃动接收器偏离 小值时，表的读数会上升到一个峰值段：并且声音响应将在它的 高段。当接收器沿着峰值区晃动时，表的读数将开始衰减。接着以适度的速度从发射器处开始寻踪，同时左右摇晃接收器。注视信号强度大小及读数指示。在寻踪时，峰值表的读数可能会随着接收器同发射器距离的变大而缓慢的减小。按灵敏度调节键，你可以补偿信号的变化。如果表的读数忽然在级别上发生变化（更高或更低），那你可能遇到下列情况：
交接处，此信号会沿着线路朝多个方向传播。电缆或电缆屏蔽有中断。电缆（管线）的深度有变化。有绝缘配件。电缆的线路受潮太大或进水。
如果即使接收增益被设为 大也无法探测被测电缆（管线）的路径时，这时就应将发射器与电缆（管线）的另一端连接，然后往回再次从刚才信号消失处重新寻踪。
在电缆（管线）为直线时每隔几米做一个标记，在剧烈的拐弯处、有回路的地方以及电缆（管线）成束处应每隔几十厘米做一个标记。当遇见上述情况时，接收器的峰值和零值指示同在直线寻踪时有很大的不同。请在有拐弯和分支的路径上操作，以掌握它们。
深度测定——直读法
YDL-2028接收机能直接按键测试深度。深度值显示在LCD显示面的顶部。深度测量在电缆（管线）寻踪时能迅速测定导体的深度。先测定电缆（管线）的路径，移到目标电缆（管线）正上方。离发射器至少大约4.5米。接收机的位置尽可能准确地位于电缆正上方。把接收器放在电缆（管线）路径的正垂直的上面，放在地上。垂直拿着接收器，按动深度键。接收器将显示测试的深度，并显示在LCD上。电缆（管线）上的无源信号不适合用来进行深度测量，因为准确度不可靠。不要在电缆（管线）的弯头或三通附近进行深度测量。要获得高的精度，至少离开弯头5米进行深度测量。
当有较大的干扰或发射机感应到附近电缆（管线）的信号时，进行深度测量是不准确的。
尽量避免使用感应法。如果别无选择，发射机的位置至少离开深度测量点20米。使用测深度的功能时必须十分小心，因为地磁场和附近电缆（管线）对于这一测试的影响非常大。读深度值时操作者应先检查地磁场和附近电缆（管线）的资料请参考地磁场的判定和深度测试——45度角法。
直读测深的方法虽然简单，但读取正确结果需要一定的条件，否则测量精度不高，甚至得到错误结果。应用直读测深的条件之一是此时的波峰值和波谷测得的路径要基本重合，一般应小于20厘米，否则误差会很大。其二是直读的深度要经过校正才能达到较高的可靠性，校正的因素包含：电缆（管线）埋设土壤的湿度，以及检测信号的频率，一般土壤湿度越大、检测频率越高，校正的系数就应越小，一般在0.8-0.95之间。简单的办法是找一个深度已知且无干扰的管段，测出直读深度，与实际埋深相比求的校正系数。
测量埋深时要注意接收机的方向，尽量使接收机的线圈与电缆（管线）走向垂直，这个要求可以通过轻微转动接收机，使面板上的显示读数达到 大值来达到。此外，还应注意：直读埋深值是接收机机身地面到管道中心的距离。
把接收机从地面提高0.5米/18英寸重复进行深度测量检查可疑的深度测量。如果测量到的深度增加的值与接收机提高的高度相同，表示深度测量是正确的。如果条件合适，深度测量的精度为深度的5%。然而，你有时可能不知道现场条件是否适合深度测量，所以应该采用以下的技术检查可疑的读数：
检查深度测量点两边电缆（管线）的走向至少有5米是直的。
检查10米范围内信号是否相对稳定，并且在初始深度测量点的两边进行深度测量。
检查目标电缆（管线）附近3至4米范围之内是否有携带信号的干扰电缆（管线）。这是造成深度测量误差 常见的原因，
近电缆（管线）感应了很强的信号可能会造成50%的深度测量误差。
稍微偏离电缆（管线）的位置进行几次深度测量，深度 小的读数是 准确的，而且该处指示的位置也是 准确的。

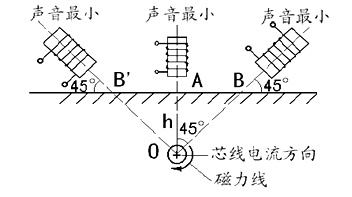

深度测定——45度法
先移到需测试的点。通过路径移动接收器直到你确定电缆的正确路径。用波谷法式尽可能准确的标出电缆（管线）的路径。把接收器的底端放在地面上，使得接收器成45度角。使接收器离开电缆（管线）路径，接收器移动的路径同电缆（管线）路径成90度角，当指示为零值段时，标记上接收器底部所指地面位置。接收器同电缆（管线）路径的距离就是电缆（管线）的深度。当两测定值之差大于0.15米时，表明有别的电缆（管线）或金属物质。

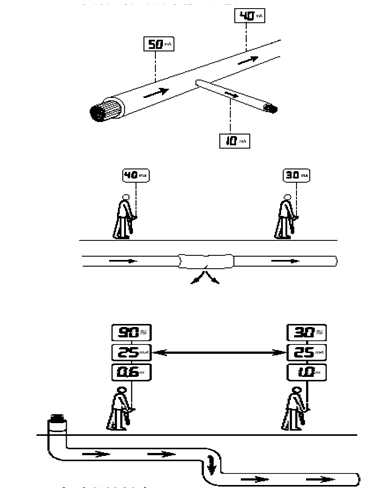

对于各种现场电缆（管线）定位时，YDL-2028接收机具有一个非常有用的功能。按下测深按钮，YDL-2028显示电缆（管线）深度和携带的电流。传统的电缆（管线）仪仅显示电缆（管线）的场强和大小。由于场强随电缆（管线）深度变化，所以当定位不同平行地下电缆（管线）时，传统的电缆（管线）仪会把用户引入相邻电缆（管线）。YDL-2028的电流测量功能可以准确区分平行电缆（管线），即使电缆（管线）的埋入深度不同，也能清楚的识别要追踪的电缆（管线）。在地下电缆（管线）很多的情况下的目标电缆（管线）（同发射器相连的电缆（管线））通常会感应到它旁边的电缆（管线）。这种情况下，被辐射导线中的信号传到地面时可能比在目标电缆（管线）中的发射器的信号还要强。操作者这时将发现两根或两根以上的电缆（管线），这就要判别出目标电缆（管线）。用YDL-2028接收机测试电流的功能，操作者能读出导体中音频或射频的电流。电流 高的通常表示的是目标电缆（管线）。在电缆（管线）密集的区域，接收机可能会在旁边的干扰电缆（管线）上探测到比目标电缆（管线）更强的信号，因为它的深度比目标电缆（管线）浅。电流测量值 大的（而不是信号响应 强的）电缆（管线）才是施加了发射机信号的目标电缆（管线）。
50Hz信号的寻踪YDL-2028接收机能测试电力线的频率。这种方式对于地下主、次电力线的测试很有用处。在一定的环境下，这种方式也可以对水管、下水道、有线电视线、电话线。因为通常能发现这些类型的电缆（管线）的地面的会带电的。接收器选择50/60Hz频率，工作模式为波峰法或波谷法。寻踪方式与主动信号寻踪方式相同。由于这种方式快捷而方便，因而十分的实用。先要知道一个参考点，并紧记在这个区域内的可能会产生相同寻踪信号的导线。在这种方式中，不需要使用发射机。
1、扫测和搜索（感应搜索）
感应搜索是探测未知电缆（管线）的 可靠技术。这种搜索方法需要发射机和接收机和两个操作员。这种搜索方法被称为“两人搜索”。在开始搜索之前，确定要搜索的区域和电缆（管线）通过该区域可能的方向。并把开发射机设定于感应模式。第1个人操作发射机，第二个人操作接收机。当发射机经过电缆（管线）时将信号施加到电缆（管线）上，然后在发射机上游或下游20米远的接收机就可以探测到该信号。发射机的方向与估计的电缆（管线）的方向保持一致。第二个人提着接收机在要搜索的区域的起始位置，接收机的天线的方向保持与可能的地下电缆（管线）的方向垂直。将接收机调到不会接收到直接从空中传播过来的发射机信号的 高的灵敏度。当发射机与接收机的方向保持正确之后，两个操作人员平行地向前移动。提着接收机的操作人员在向前走动的过程中，前后移动接收机。发射机将信号施加到正下方的电缆（管线），再由接收机探测到该信号。在接收机探测到的峰值的位置在地面上做好标志。在其它可能有电缆（管线）穿过的方向重复搜索。
2、感应技巧：
保持与发射机之间的距离在感应模式下，发射机除了给目标电缆（管线）发射信号，还会向空气中发射信号，这可能会给在发射机附近的探测工作造成干扰。要检查接收机探测到的是电缆（管线）的信号，而不是直接从发射机发射出来的信号，移动发射机一两米，如果电缆（管线）也随之移动的话，这表明接收机离发射机的距离太近。另一种检查接收机是否接收到发射机信号的方法是把接收机指向发射机，如果接收机的响应大小不变或增加，说明接收机接收到的是直接从空中传播过来的发射机信号。在这种情况下降低发射机输出功率并降低接收机的灵敏度。接收机可能还要离开发射机25至30米。不要把发射机放在井盖上，因为这样会阻止信号到达电缆（管线）。

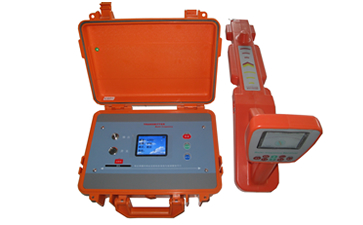

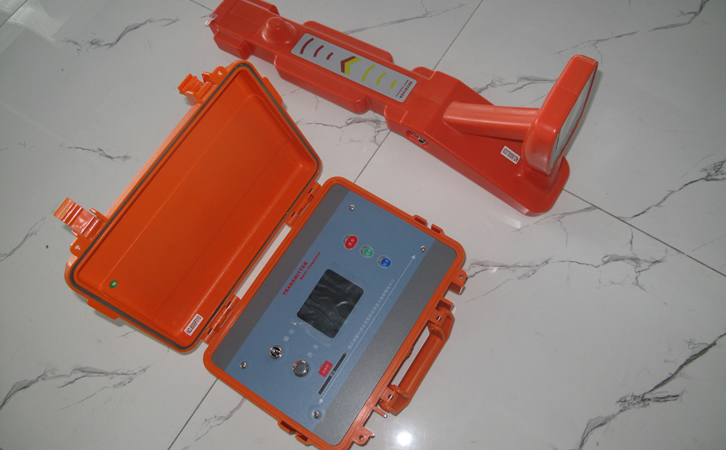

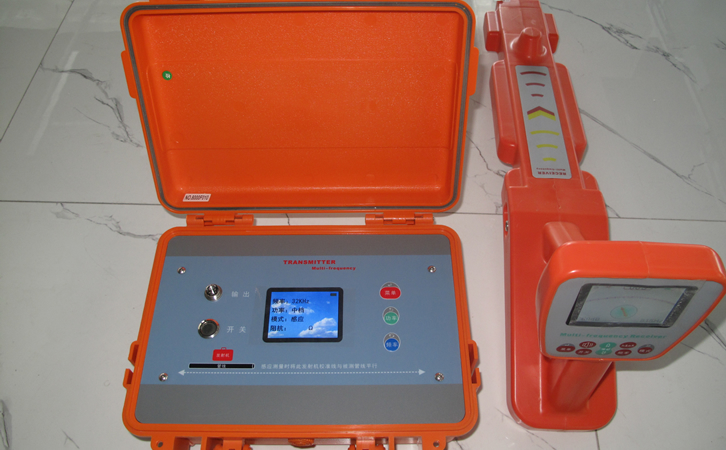

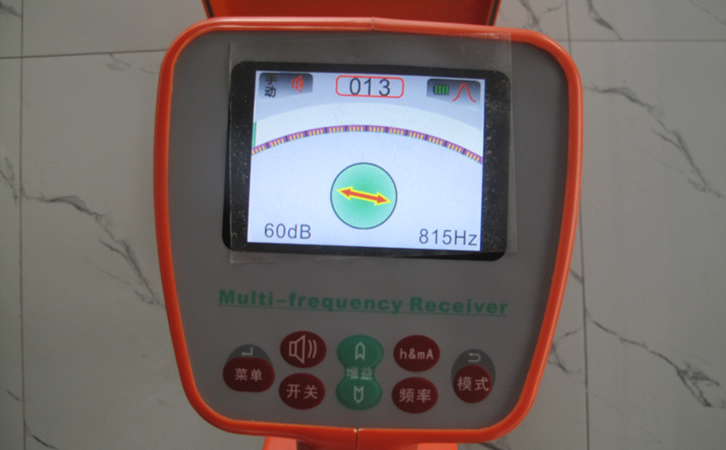

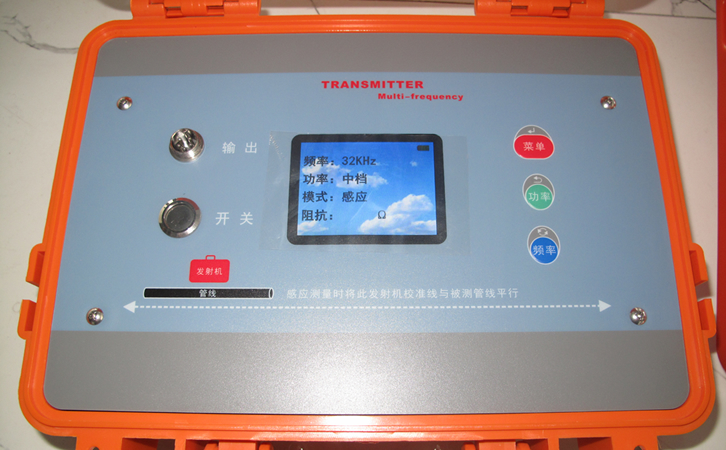

▍ 产品实拍 ↴
