怎样对电缆线路路径进行探测定位？电缆线路故障测试和定点要有正确的电缆路径图纸和各段电缆的长度、截面积等资料。当电缆线路的这些技术资料不齐或没有线路图纸时，我们首先应进行电缆线路路径的探测定位
电缆路径探测定位仪由音频信号发生器、信号接收仪、探测线圈和耳机等组成，其基本工作原理是根据电磁感应定律，即当电缆导体中流过交变电流（音频或工频）时，它的周围便存在交变磁场，当导电线圈接近这个变化的磁场时线圈内就会感应出交变电流，线圈中感应电流的强弱同穿过线圈磁力线的多少即线圈与磁场的耦合程度有关。
电缆路径探测仪的探测线圈在地面移动时，敷设在地下有电电缆周围的音频磁场便在探测线圈内感应出音频电流信号并通过接收仪放大后输人微安表和耳机，随着探测线圈的移动，信号的大小发生变化，由此可以判断出电缆线路的路径和埋设深度。
在停电待测的电缆线路上，音频信号发生器应直接接在与其他电力系统设备分开的电缆导体上，可以取得较好的测试效果。如果电缆线路没有停电，信号发生器也可以通过夹钳式耦合线圈从电缆护层外取得输出信号。信号发生器的输出电压、输出功率是可调的，输出频率有1~10kHz等可供选择。
路径探测仪一般都使用耳机来监听信号的强弱，根据探测线圈放置方向和探测时音响曲线的不同和极性的变化来判断。
探测电缆路径位置可分为音谷法、音峰法和脉冲磁场法等。

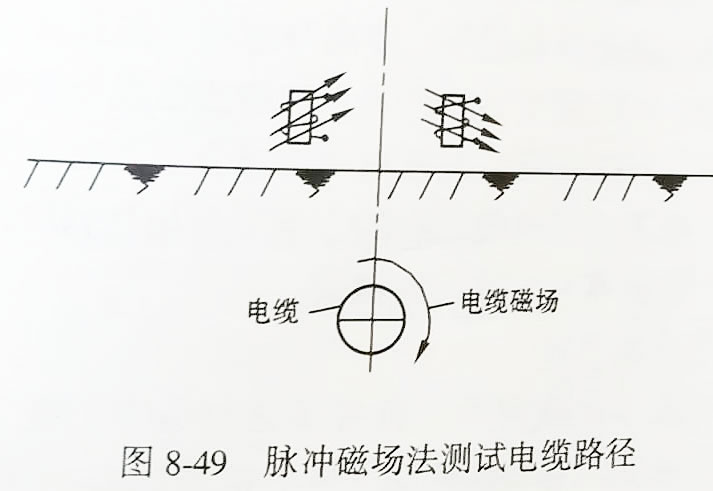

（a）脉冲磁场法：在电缆线路的远端接地，利用直流高压试验设备和放电球间隙对电缆导体施加高压直流冲击电压，使电缆线路周围产生脉冲磁场。利用接收线圈，垂直于地面进行测量，当接收线圈从电缆线路的一侧移到另一侧时，由于穿过接收线圈的磁力线方向发生变化，测量到的脉冲磁场初始极性相反，如图8-49所示。由此可以判别电缆线路位置。

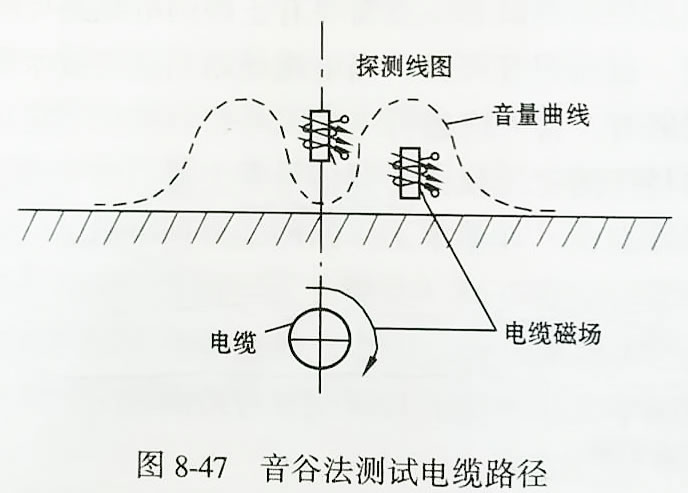

（b）音谷法：使探测线圈的磁棒垂直于地面，慢慢移动，当线圈位于电缆正上方时，磁力线与线圈平面平行，探测线圈与电缆磁场的耦合zui差，穿过探测线圈的磁力线为零，耳机中没有感应电流声音。探测线圈向两边移动时，耦合量逐渐增加，耳机中的音量渐渐变大到某一距离时音量zui大，但是继续往远处移动时由于线圈离开电缆线路太远，穿过探测线圈的磁力线又逐渐减少，音量又渐渐减弱如图8-47所示�？杉诘缋挛恢锰讲庖堑囊袅砍室宦戆白辞�，而音量的谷低位置对应的就是电缆线路的位置。
（c）音峰法：使探测线圈的磁棒平行地面但和电缆线路方向垂直，在电缆线路的上方作平行移动，由于探测线圈在电缆线路的正上方时与电缆磁场的耦合zui好，穿过线圈的磁力线zui多，这时耳机中音量达到峰值。当线圈向两边移动时，由于穿过探测线圈的磁力线逐渐减少，耳机中的音量也渐渐变弱，其音量曲线如图8-48所示，而音量峰值位置与电缆线路位置相对应。
（d）电缆埋设深度的测试：用音谷法测出电缆线路的路径位置A点后在地面上标记。再将探测线圈旋转45°角并向左或向右移动，寻找音谷点（见图8-50），当耳机中再次出现声音zui低的时候，线圈必和电缆线路垂直，这时两个音谷点B或B'与电纲所在点0之间的连线BO和B'O与垂线AO之间的夹角为450，三角形AOB和AOB'为等腰直角三角形，AB=AB’=AO，因此电缆正上方音谷点到另左右两个音谷点的距离即为电缆在该处的埋设深度。
