电缆故障测试仪架空线路适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行准确定位。

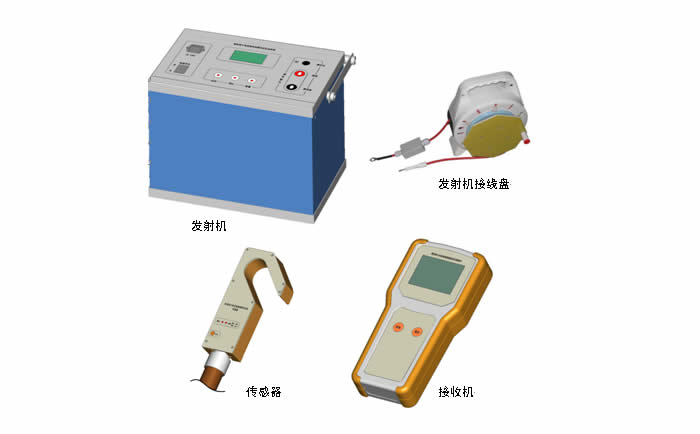

电缆故障测试仪架空线路是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再准确定点，从而快速确定故障位置。
电缆故障测试仪架空线路功能特点
适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
在线路停运后进行定位，特别适用于有电缆分支的故障线路。
施加高压信号使故障重现，恒流信号稳定，易于检测。
超低频信号避免系统分布电容影响，能对高阻值故障进行定位。
发射机安全特性：高压启动闭锁功能、输出允许直接短路。
传感器使用高灵敏度传感器，开口设计，无需闭合，方便在线路上挂接。
传感器和接收机无线通讯传输，安全可靠。
发射机可使用市电、发电机或汽车逆变器供电，传感器和接收机干电池供电。
发射机体积小，重量轻；传感器为体积重量zui小化设计，方便沿线挂接；接收机为手持式设计。
接收机采用大屏幕液晶显示器，显示传感器状态、电流波形和电流值。
电缆故障测试仪架空线路技术指标
定位精度：0.2米。
发射机输出特性：
输出频率1Hz
开路电压： 基波有效值2800V，
（脉动直流，峰值8kV，相当于10kV线路的相电压峰值）；
短路电流： 基波有效值35mA（脉动直流，峰值100mA）
传感器与接收机的无线通讯距离：不小于30m。
发射机电源：AC 220V市电，可接发电机/汽车逆变器（输出功率≥1500W）。
发射机功率：zui高功率900W。
传感器电源：3节7号碱性干电池。
接收机电源：5节5号碱性干电池。
体积：发射机350×210×300mm；传感器180×100×35mm；接收机205 ×100×35mm
质量：发射机12kg；传感器0.45kg；接收机0.45 kg
使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
一、电缆故障测试仪架空线路工作原理
在故障线路停运后，首先由发射机向线路施加电压使故障重现。电流由发射机发出，流经故障线路，在接地点入地并通过大地返回发射机。
发射机输出为脉动直流信号，频率为超低频1Hz，频率越低则受系统分布电容的影响越小。理论上讲纯直流信号抗分布电容影响的能力zui强，但使用纯直流信号很难避免地磁影响，经过理论计算和实际验证，1Hz信号已能满足绝大多数现场测试需求。
发射机在脉动输出时间段内的表现为恒流限压源。若接地过渡电阻小于80kΩ，则输出为恒流100mA，电压随电阻的增大而变大，但不会超过8kV；若过渡电阻大于80kΩ，则输出为恒压8kV，电流随电阻的增大而减小。
发射机的输出限制电压为8kV，相当于10kV线路的相电压峰值。若电压过高则超过线路耐压等级，可能损坏线路（尤其是接入的分支电缆）的主绝缘；过低则可能无法使故障复现。此限压值可根据用户特殊要求进行工厂整定。
在线路沿线，将传感器通过绝缘杆挂接在线路上检测电流。传感器采用高灵敏度传感器，其磁路无需闭合，在很大程度上方便了挂、取操作。传感器检测线路上的电流，自动进行调零操作，将模拟信号转成数字信号后通过无线方式向外传送。
在地面上的接收机接收传感器发送的无线信号，在液晶屏上直观显示测量结果。在故障点前，电流持续存在，故障点后，电流消失�？上冉写致苑侄危僮既范ǖ�，从而快速确定故障位置。
