电缆故障查找的新方法【电缆故障波形分析法】实例故障为远程协助用户进行电缆故障现场测试。该用户以前协助配合其他专业公司进行过现场电缆故障测试，这次是使用智能型电缆故障测试仪现场测试，使用仪器以前，经过了简单的模拟操作培训。
故障情况： 电缆为10KV三芯高压电缆，客户说资料电缆长度2600米左右，矿山动力电缆，电缆铺设情况没有介绍。故障为单相高阻接地故障，用10000V摇表测试，绝缘电阻大于200M。
测试过程： 电缆故障的测试流程，是有严格要求的，必须一步一步来，给每个用户培训，我都刻意讲解，但是在测试现场，很多用户的仪器使用人员，大都忽略测试步骤，到了现场就直接加高压冲击。
电缆故障测试用户，需要远程协助，远程帮助分析测试波形，必须告诉以下现场情况：电缆类型，电缆长度，绝艳电阻、电缆铺设情况，测试方法（脉冲还是冲闪），加高压参数，放点电流等等。 有的客户什么参数也不告诉，就在网络上直接问，他的故障怎么解决，波形怎么识别，这样就不好协助分析测试。

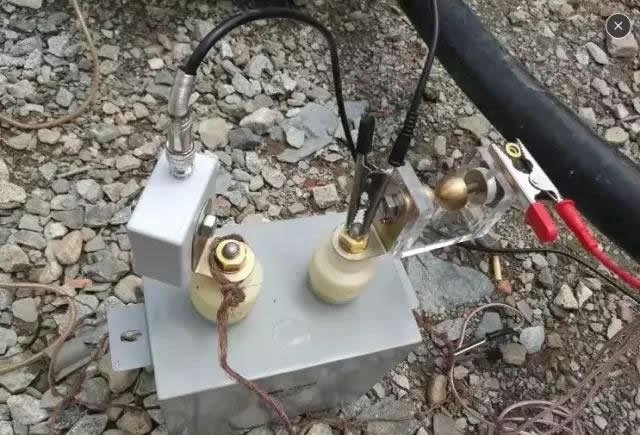

本次电缆故障测试用户，开始也是什么也没有告诉，用户一开始就直接问，为什么用冲闪法，闪测仪不采样？是不是仪器有故障？ 并且说他操作以及接线没有任何问题，在微信反复沟通提示下，客户发来了现场接线图，如图2所示：用户电容器上接线错误，地线没有接在电流取样器接地端，所以没有取样信号。
图2 错误的现场接线图

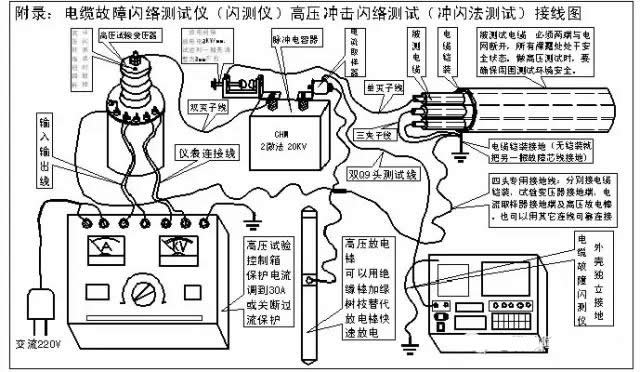

冲闪法测试接线，要严格按照接线图接线，尤其要用仪器配套的专用的接地线接地，以免测试波形畸变严重。正确的高压脉冲（冲闪法）测试接线图，如图3所示：
经过询问测试现场情况，让用户从脉冲法开始测试，用户电缆比较长，要用2微秒脉冲测试，将输入振幅调整到 大，测试波形如图4所示：
远程提示脉冲测试方法
用户发来脉冲法测试波形
远程提示脉冲法波形光标定位方法
图4 脉冲法测试波形
图4脉冲法测试波形， 波形还是比较正规的，用户定位后的测试波形没有发过来，后来询问说测试全长为2555米，其它相间测试波形也没有发过来，估计现场也没有测试，毕竟在测试现场，用户测试比较注重测试结果，不太注重测试过程。其实，有测试经验了，测试过程中，每一个测试波形，都会对测试结果提供帮助的。

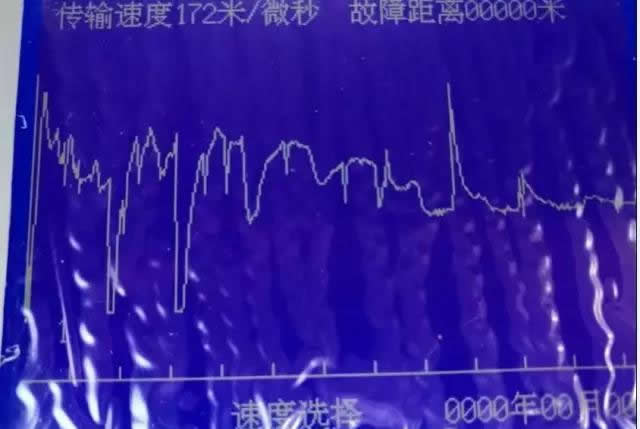

脉冲法测试后，就是高压冲闪法测试，由于前面脉冲测试时，用户已经将冲闪仪输入振幅调整到 大，所以，现场就测试得到了一个输入振幅比较大的测试波形。冲闪法测试波形如图5所示：

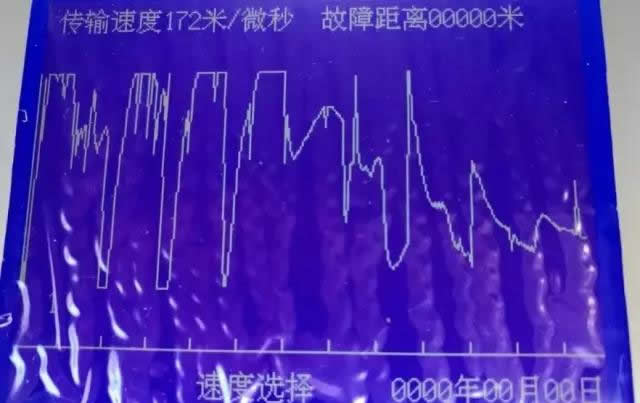

（1）压缩状态的冲闪法测试波形（输入振幅过大）
（3） 压缩状态的冲闪法测试波形（输入振幅调�。�

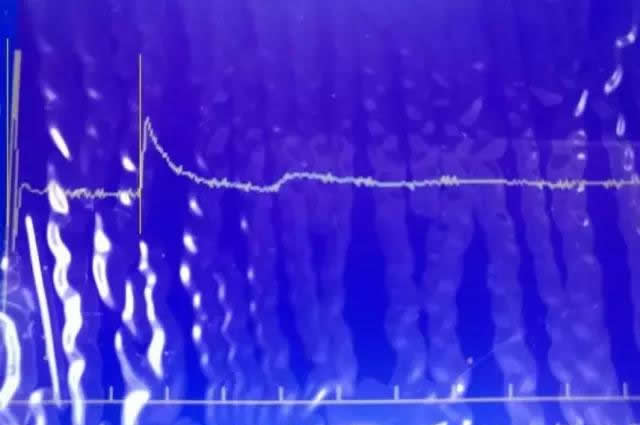

现场测试，冲闪法测试波形，几百米的短电缆，我们一般是在扩展状态看波形，长度大于500米的电缆，就要在扩展和压缩状态，分别看波形，才能全面的分析波形。本次用户使用闪测仪，这个操作步骤就很难做到，用户发过来几个波形后，就忙于现场进行故障定点了。 就发过来的现场波形看，压缩波形有成规律的波形，扩展波形幅度太大，只有前面有一个反射波形。输入振幅调小后的波形，没有进行扩展。波形分析光标定位如图6所示：

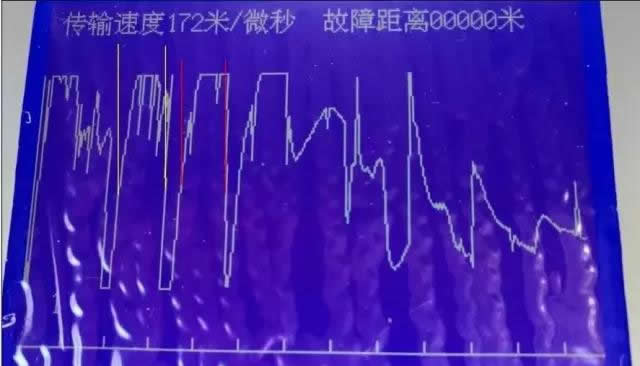

(1) 压缩状态的冲闪法测试波形（输入振幅过大）

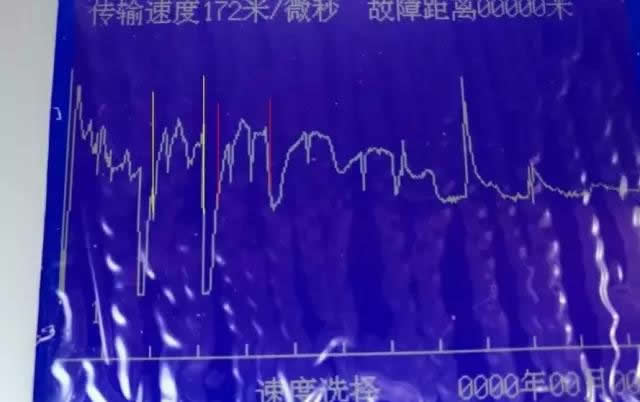

(2) 压缩状态的冲闪法测试波形（输入振幅调�。�

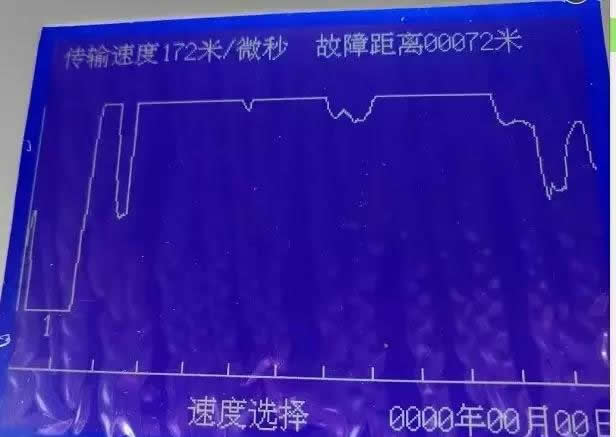

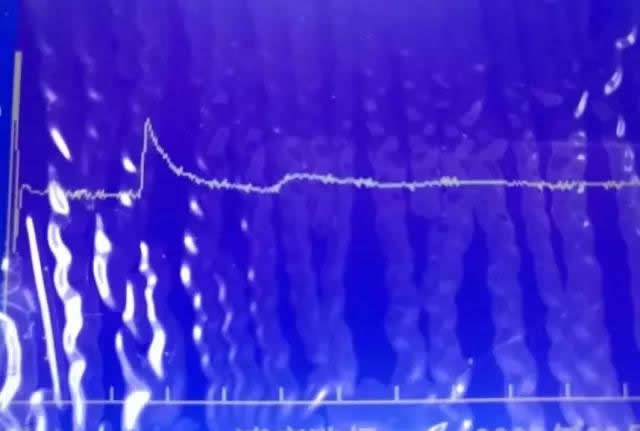

(3) 扩展状态的冲闪法测试波形 （输入振幅过大）
图6 冲闪法测试波形光标定位分析参照图
根据图6波形分析，前面两个（1）、（2）压缩波形， 整个波形畸变比较厉害，估计是接线不规范，输入振幅太大原因。但是前面的压缩波形，黄线和红线处波形反射呈现规律，极易分析认为是故障点反射波形，用户没有现场定位，根据波形图估算距离为1170米左右。后面扩展的波形，输入振幅太大，波形限幅严重，用户发过来波形没有光标定位，根据图上显示，两根黄线间距离估算70米左右。如果将输入振幅调小后的波形扩展，估计波形会比较规范，能够显示典型的冲闪法测试波形。
用户现场没有过多的对波形分析定位，直接故障定点。后来，用户反馈定点结果，故障点在距离测试点70米左右。 这个结果，与图6中（3）波形比较接近。那图6中压缩波形中的1170米的有规律的反射波形，就极为有可能是不太规范的中间接头反射（现场故障电缆铺设情况不清楚，波形有待研究分析）。
根据测试波形拍照图形分析测试数据的方法：

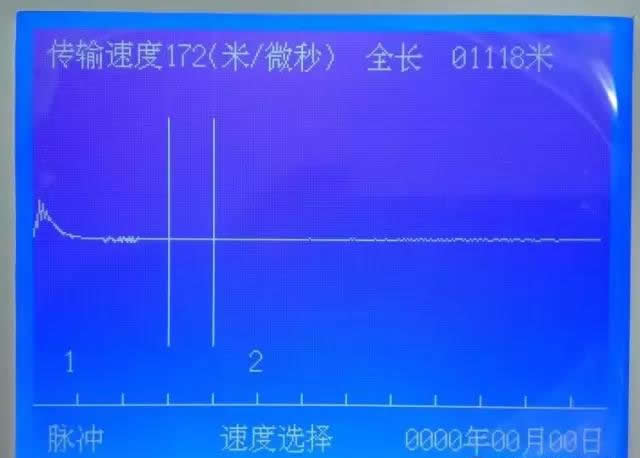

远程协助，用户发来的现场测试波形，有的没有光标定位，我们无法知道屏幕显示尺寸代表的测试距离，但是，我们可以根据屏幕标尺，确定拍照图形上两点间代表的测试距离，具体的方法如下：以交联电缆为例，波速172米，波形在压缩和扩展状态下，一个屏幕标尺单元格代表的距离如图7所示：

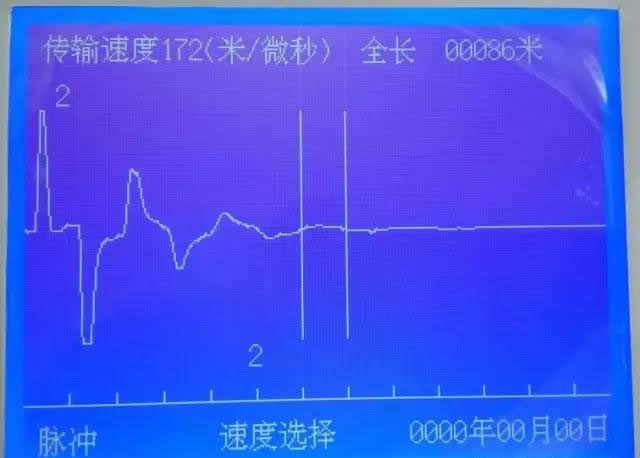

波形扩展状态，一格距离86米

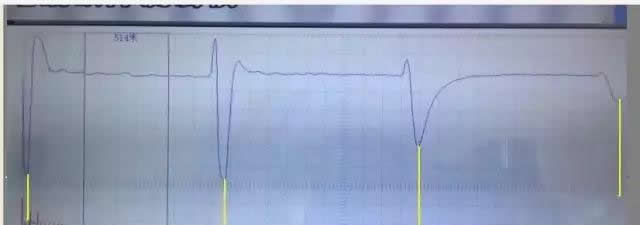

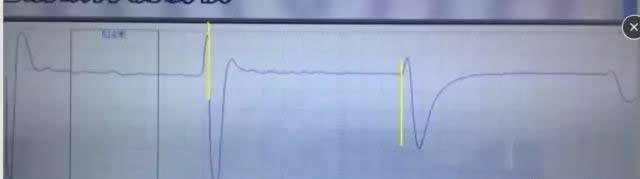

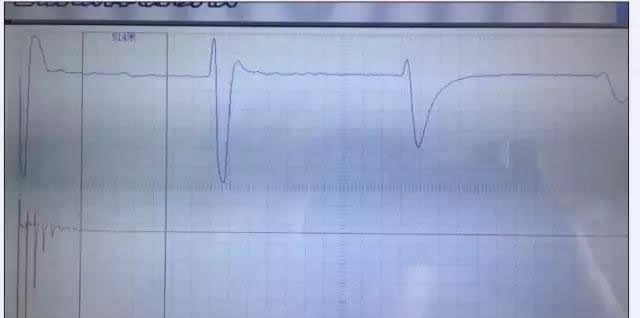

我们的培训教程以及培训资料，都是仪我们的正极性标注的闪测仪波形为例，进行波形分析的。目前市场上，也有一些以负极性标注的闪测仪，波形分析方法相似，只不过要注意波形极性与我们的教程相反。例如图8所示的冲闪法波形，就是一种负极性闪测仪波形：

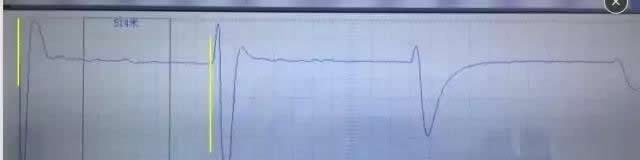

对于图8波形 ，将波形上下反转，就与我们正极性闪测仪说明书第八章第3个冲闪法测试波形一致，波形定位光标参考方法如图9所示：
图9 正极性闪测仪冲闪测试波形光标定位方法
电缆故障测试用户，需要远程协助，远程帮助分析测试波形，必须告诉以下现场情况：电缆类型，电缆长度，绝艳电阻、电缆铺设情况，测试方法（脉冲还是冲闪），加高压参数，放点电流等等。
