电缆串联谐振实验装置采用调理电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当时高电压实验的一种新的方法和潮流，在国内外已经得到广泛的使用。电缆串联谐振实验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，保证在整个频率区间内输出波形杰出；功率部分采用IPM�？椋� 小重量下保证仪器稳定和安全。
串联谐振实验时在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路出现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗 小，电流将抵达 大值。

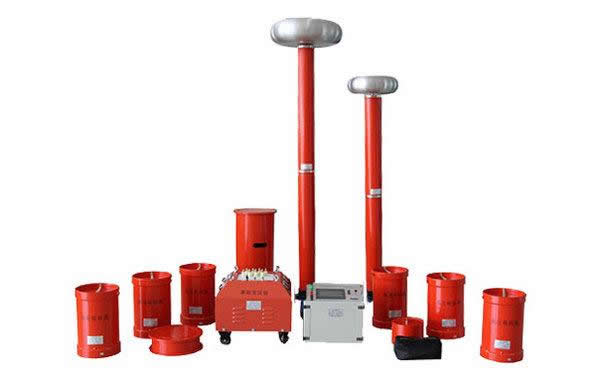

YLBXZ系列串联谐振交流耐压试验装置是由陕西意联电气自主研发生产的产品,其特点是具有过压、过流、零位启动、系统失谐（闪络）等�；すδ�.
电缆耐压试验装置常见故障排除
1、通用注意事项：
（1）YLBXZ系列串联谐振交流耐压试验装置设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练
（2）、YLBXZ系列串联谐振交流耐压试验装置操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
（3）为了保证试验的安全正确，除必须熟悉YLBXZ系列串联谐振交流耐压试验装置说明书外，还必须严格按国家有关标准和规程进行试验操作。
（4）各联接线不能接错，否则可导致试验装置损坏。
（5）使用YLBXZ系列串联谐振交流耐压试验装置时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。
A.风扇不能启动：
(1）急停、故障�；�、失谐保护后，没有按“故障复位”；
(2）内部温度过高，功率元件热�；�；
排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。注意：如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！
B、自动调谐不能完成，找不到谐振点：
现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点。原因：回路接地不好，试验回路接线错误，装置某一仪器开路。
排除方法：
(1)、检查接地装置可靠，接地连接线是否有断开点；
(2)、检查励磁变压器的高低压线圈的通断；（低压绕组阻值;高压绕组阻值每个输出端对高压尾）；
(3)、检查每一只电抗器的通断；(每个绕组阻值)；
(4)、检查分压器的信号线的通断；（高、低压电容量）；
(5)、检查分压器的高低压电容臂的通断；（1孔对芯，2孔对外壳分别导通；1孔对2孔断开）；
(6) 、电缆耐压试验装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
(7)、如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！
