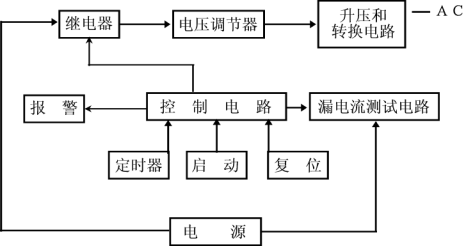

陕西意联电气技术人员聊聊高压耐压测试仪使用方法及连接线图，高压耐压测试仪根据其效果可称为电气绝缘强度实验仪、介质强度测试仪等。其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规则的时刻，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。程控电源�？�、信号收集调度�？楹�计算机控制体系三个�？樽槌刹馐蕴逑�。选择耐压仪的2个指标： 大输出电压值及 大报警电流值的数值．
高压耐压测试仪使用方法
通常状况下高电压将施加在被测绝缘体之间，举个例子：如果加在电源初级回路和被测仪器的金属外壳之间。如果其间的绝缘性非常好，加在上面的电压差就只会产生很小的漏电流。另一种状况就是测试电源初级和次级回路之间的绝缘性。此状况下，将一切的输出端都短接，并和耐压测试仪装置的低端线路连接，然后将被测仪器电源初级端的L线和N线短接，并与耐压测试仪的高压输出端连接。在测试中必须要记住，被测仪器并不接作业电源，处于不作业状况，但有必要将其电源开关翻开。实践上，在不翻开电源开关的状况下，耐压测试十分容易通过测试，但耐压测试仪自身可能是不合格的。
高压耐压测试仪使用步骤
a．插好220V，50Hz电源，将高压输出线和输出低端线分别与仪器的高、低两输出端接好， 并将两输出线端头悬空放好；
b．根据实验要求设置击穿电流：按下“电源开关”→ 按下“报警电流设定”按钮，旋转电流调节旋钮，使电流显示值为试验所需报警值，设定完毕，释放“报警电流设定”按钮；
c．根据试验要求设定试验时间：按下“定时/连续”开关到“定时”档，拨动拨码上的数字，调节试验所需时间值；设置完毕，释放“定时/连续”开关到“连续”档；
d．根据试验要求设置试验电压：先将调压器旋钮逆时针旋到零位，按下“启动”按钮，“高压”指示灯亮，顺时针旋转调压器旋钮，直至高压显示仪表指示到所需电压；
e．按下“复位”按钮，切断试验电源，然后将高压输出试验夹高端接于试品的带电部分，输出低端试验夹接于试品的绝缘部分。
f．按下“定时/连续”开关到“定时”档→ 按下“启动”按钮，此时高压加到试品上，电流表显示击穿电流值，待计时完成后，如果试品合格，则自动复位；如果试品不合格，则高压自动切断，并声光报警；按下“复位”按钮，声光报警消除，恢复待试验状态。
g．试验完毕后，切断电源，整理仪器。
耐压测试仪连接线图
耐压测试仪接线方法：
1、检查确认耐压测试仪的主电源开关是处于“关”的位置
2、除非仪器的特殊设计以外，所有的不带电金属部分必须可靠接地
3、把受测设备的所有电源输入端的电线或端子连接起来
4、合上受测设备的所有电源开关，继电器等
5、把耐压测试仪的测试电压调为零
6、把耐压测试仪的高电压输出线（通常为红色）连接到受测设备的电源输入端
7、把耐压测试仪的回路接地线（通常为黑色）连接到受测设备的可触及不带电金属部分
8、把耐压测试仪的主电源开关闭合，缓慢升高仪器的次级电压到要求值。一般升压速度不超过500 V/sec的速度
9、在指定的时间内维持这个测试电压
10、把测试电压缓慢降下来
11、把耐压测试仪的主电源开关断开。先断开耐压测试仪的高电压输出线，再断开耐压测试仪的回路接地线
下列情况表示受测设备通不过测试：
* 当出现测试电压不能升到指定电压值或者电压反而下降时
* 耐压测试仪出现警告信号时
需要注意的是，由于耐压测试中存在对人身产生危险的高电压，进行测试时必须特别小心。
高压耐压测试仪接地安全
高压耐压测试仪是提供高压直流源的耐压测试仪，在运用该耐压测试仪前有必要先把耐压测试仪牢靠接地。运用高压耐压测试仪的工作人员,有必要具有“高压实验上岗证”的专业人员。运用耐压测试仪请用户有必要按《电力安规》168条规则，并在工作电源进入实验器前加装两个明显断开点。当替换试品和接线时，应先将两个电源断开点明显断开。一起现场有必要坚持至少有三个工作人员在现场，这样才干有效的确保运用人员的安全。
高压耐压测试仪能够一起进行8只绝缘靴或绝缘手套的实验，并丈量每只试品的走漏电流。绝缘鞋实验选用里面放置小钢珠的干式实验办法，摆脱了传统的往鞋子里灌水做实验，实验结束后不易晾干的做法。丈量电压和丈量电流选用高低压相互对应实时比较，确保丈量电压电流值的准确性。高低压分离，安规测试高压耐压测试仪走漏电流选用抗干扰无线传输技能传输回控制箱，极大的�；と松淼陌踩�。每路试品均具有分断组织，当恣意一路击穿时或超过设定走漏电流值时，该路试品将主动脱离实验，不影响其它试品进行实验。
高压耐压测试仪选用大屏幕液晶汉字显现，显现信息量大，一屏一起显现实验电压、8路或n路高压走漏电流、万年历、计时时间等参数以及汉字提示内容。选用高细度的步进电机控制调压器升压进程，全主动进行耐压实验。实验开端后，高压耐压测试仪主动合闸以国标要求升压速度主动升压，抵达预定电压开端计时，并坚持实验电压、计时到、主动降压，到零后主动断电，提示实验结束，一起显现各试品走漏电流，并主动保存测试成果。
在打开高压耐压测试仪上的电源前要必定耐压测试仪接的是220V沟通电源，细心的检查接线是否正确，一起也要检查高压放电杆的接线是否牢靠。在耐压测试仪的升降压进程要坚持缓升缓降，平稳升压是延长耐压测试仪的运用寿命主要的要点之一�；褂芯×糠乐构砍淘擞酶哐鼓脱共馐砸�。在每次实验结束后先把电位器回到零位，然后堵截电源在进行对被试品的放电，放电进程分为两步，对大电容试品的放电应用ZS专用放电电阻棒对试品放电。放电时不能将放电棒立即触摸试品，应先将放电棒逐渐接近试品，到必定间隔空气空隙开端游离放电，有嘶嘶声，当无声响时可用放电棒放电，后直接接上地线放电。当直流高压在200kV及以上时，尽管实验人员穿绝缘鞋，且处在安全间隔以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。实验人员不要相互握手或用手触摸接地体等，否则会有细微电击现象，此现象在枯燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成损伤。高压耐压测试仪控制箱电源为沟通AC 220V±10%，50Hz。假如电源经1/1阻隔变或现场用自发电源，则有必要人为将电源有一点与大地联接。
高压耐压测试仪注意事项
a. 本岗位作业人员须熟悉该设备各项性能及操作要求，非本岗位人员严禁操作，操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险。
b 高压耐压测试仪必须可靠接地，在连接被测机器时，必须保证高压输出“0”及在“复位”状态
c. 测试时，高压耐压测试仪接地端与被测体要可靠相接，严禁开路；
d. 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；
e. 尽可能避免高压输出端与地线短路，以防发生意外；
f. 测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；
g. 高压耐压测试仪避免阳光直射，不要在高温潮湿多尘的环境中使用或存放.
