地下电缆故障定位仪原理：地下电缆故障定位仪是陕西意联电气专门针对“低压电力电缆的故障”而特别精心设计研制出的 新一代故障定位仪，本仪器主要解决里直埋电力电缆的短路、断路、故障、死接地故障和电缆点受潮湿，用加高压使故障点放电听声音定点困难的问题。
地下电缆故障定位仪在设计上利用电磁感应的原理实现其各种功能，不同于以往迫使故障点放电听声音大小的定位方法，故不需要升压设备，保障了人身安全，操作时仪器在离故障点20-30米就可感应到故障点的电磁波，同时会自动引导电缆路径、指明故障点的方向，表头指针方向发生转换时的那一点即为故障点。使本来烦琐复杂的故障定点工作变的非常轻松，同时本仪器自带电池工作，没有交流电源时也可以正常工作，尤其适合野外现场操作，极大的方便了用户，提高了工作效率降低了劳动强度。

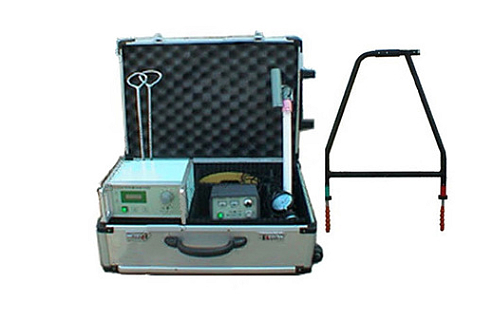

地下电缆故障定位仪由发射机和接收机两部分组成，发射机发射一个连续的电波信号,接收机收到此信号的同时对电缆的故障点位置、电缆埋设路径、埋深同步进行测试。大量的现场实验证明，比起以往的高压放电听声音寻找故障点，不受外界杂音等各种因素干扰，很快找到故障点，工作效率提高数十倍。
地下电缆故障定位仪对“冲闪法”无法解决的单芯电缆接地及断线故障特别合适，定点准确快捷，误差以厘米计。
特 点
a. 体积小、重量轻、携带方便；
b. 检测方法简单，维护简便，具有自动�；すδ埽�
c. 电源电压低，交直两用，适用性强；
d. 发射机功率大、效率高；
e. 检测误差小、抗干扰能力强；
f. 性能稳定可靠，对环境适应能力强。
主 要 技 术 指 标
（A）发射机技术指标：
a. 发射功率：≥25W，可调；
b. 发射频率：1K±0.1Hz，节拍频率1-2Hz；
c. 输出阻抗匹配：0-100Ω；
d. 发射距离：≤5Km（5公里以外可逐级移动）；
e. 工作电流：≤3A，1-3A可调；
f. 工作电源：12V（蓄电池组或汽车电源）；
g. 重 量：2.8Kg(不计电池重量)；
h. 外形尺寸：99×220×220
（B）探测仪技术指标：
a. 灵敏度：0.1mV；
b. 走向位置偏差：＜20cm；
c. 探测深度：≤5m；
d. 工作电源：6V镉镍蓄电池组；
e. 重量：0.9Kg；
f. 外形尺寸：60×160×120
地下电缆故障定位仪能在不抛开土地的情况下，方便而准确地查出地下通信电缆、电力电缆的走向、埋土深度及故障点。是电力、通讯部门和厂矿企业不可缺少的设备和得力的好助手。
地下电缆故障定位仪检测原理及方法：电缆故障定位仪通过向地下管道发送出特定的电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号（几乎为零）的原理来测定埋地电缆的走向和深度。
