电缆故障测试仪的操作方法
| 作者：陕西意联电气 | 标签： 电缆故障测试仪
2.1 开机

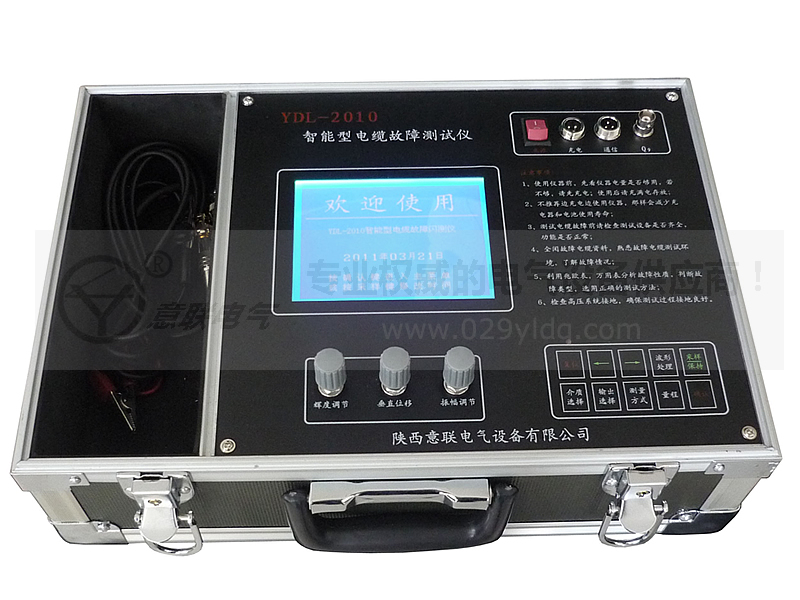

按下电缆故障测试仪面板上的电源开关，先对屏幕的亮度进行调节。屏幕亮度太高可能会损毁显示屏，亮度太低会看不清显示的内容。调节仪器面板上的“辉度调节”电位器，使屏幕亮度合适。
2.2 时间设置
打开电缆故障测试仪后，第1幅画面是时间设置，画面如图2。该仪器无实时时间显示功能，开机时显示的是上一次设置的时间。对时间进行修改时，按“采样/保持”键，年份的后两位数字开始闪烁，此时，按“→”键数值增加，按“←”键数值减�。辉侔础安裳�/保持”键，表示月份的数字开始闪烁，按“→”、 “←”键调整月份数值大��；再按“采样/保持”键，表示日期的数字开始闪烁，按“→”、 “←”键调整日期数值大小。当时间修改好后按“确认”键进入测试界面。在修改时间的任一步都可以按“确认”键进入测试界面。
2.3 测试界面简介
测试界面如图3所示，界面分为上、中、下三部分。界面的上部由四个区域组成：
第1区显示的是测量方式，测量方式有四种：“
闪络”、“
脉冲1”、“脉冲2”和“测速”。默认方式为“闪络”，可以通过按压键盘上的“测量方式”键进行切换。
第二区显示的是要执行的操作，有五种方式：“正常显示”、“打印”、“存储”、“通信”和“内存”。默认方式为“正常显示”，可以通过按压键盘上的“输出选择”键进行切换。选中“正常显示”时，可以进行“采样”操作或“波形处理”操作；选中“打印”可以通过外接打印机把界面上显示的波形和测试结果打印出来；选中“存储”可以把界面上显示的波形存入电缆故障测试仪的存储芯片内；选中“通信”可以把界面上显示的波形通过仪器面板上的通信口用通信线传送到计算机中；选择“内存”时，可以把以前测试并且保存到电缆故障测试仪中的波形调出，重新进行分析。
第三区显示的是电缆介质及在该种介质中电波的传播速度，可选项分别为“交联 170m/μs”、“油浸 160m/μs”、“不滴流 156m/μs”、“橡塑 172m/μs”和“自选 150.0 m/μs”。默认方式为“交联 170m/μs”，可以通过按压键盘上的“介质选择”键进行切换，当选中“自选 150.0 m/μs”时，可以自己设定速度，按“确认”键选择设置速度的位，按“→”键数值增加，按“←”键数值减小。
第四区显示系统当前是处于“采样”状态还是“保持”状态。默认方式为“保持”，可以通过按压键盘上的“采样/保持”键进行切换。
界面中部的大块矩形空白区是测量显示区。
界面的下部也由四区域组成：
第1区显示的是量程，有“1.5km”、“3km”、“6km”和“9km”可选。意思是：在界面中，一次可以显示的距离的zui大值。例如：选中“1.5km”时，界面中一次可以显示距离zui多为1.5km。默认方式为“1.5km”，可以通过按压键盘上的“量程”键选择需要显示的范围。
第二区用于显示测试结果。
第三区显示的是对测试得到的波形进行的处理方式，有“扩压”、“平移”和“计算”三种方式。默认方式为“扩压”，可以通过按压键盘上的“波形处理”键进行切换，选择“扩压”时，可以对界面上显示的波形进行扩展和压缩操作；选择“平移”时，可以对界面上显示的波形进行左右移动操作；选择“计算”时，可以对界面上显示的波形进行分析，得到测试结果。
第四区显示的是一个外观为电池的电量指示符号，符号中间的竖条表示电量的多少。四条表示电池电量zui充足，一条表示电池电量不足，应尽快结束工作。
2.4 闪络法操作过程
如图3所示，默认的系统状态就是闪络法测试状态。测试时，先把电缆故障测试仪的外围配套设备连接好(具体连接方法参考相关说明)，把电缆故障测试仪附带的双Q线的一端与取样器连接好，另一端先放在仪器旁边。按压仪器面板上的“介质选择”键，使界面的上部分第三区显示与被测试电缆相同的介质，再确认被选中的测试方式是“闪络”，然后按“采样/保持”键，使界面的上部分第四区显示“采样”，电缆故障测试仪开始采样。这时，使仪器的外围配套设备开始工作，然后把与取样器连接的双Q线的另一端插入仪器面板的Q9口。若一切正常，采到的信号波形界面如图4。
电缆故障测试仪调节面板上的“振幅调节”电位器，使测试到的波形幅度达到满意的程度，幅度不宜过大,否则可能损坏输入电路；调节面板上的“垂直位移”电位器，使波形显示在界面中容易观察的位置。当界面中显示出的波形达到满意的效果时，按压键盘上的“采样/保持”键，使界面的上部分第四区显示“保持”，使采样状态变为保持状态。
