高压电缆护套故障测试仪使用方法
| 作者：陕西意联电气 | 标签： 电缆故障测试仪
高压电缆护套故障测试仪使用方法
一、工作原理
在故障线路停运后，首先由发射机向线路施加电压使故障重现。电流由发射机发出，流经故障线路，在接地点入地并通过大地返回发射机。
发射机输出为脉动直流信号，频率为超低频1Hz，频率越低则受系统分布电容的影响越小。理论上讲纯直流信号抗分布电容影响的能力 强，但使用纯直流信号很难避免地磁影响，经过理论计算和实际验证，1Hz信号已能满足绝大多数现场测试需求。
二、护层故障定点
YDL-H302超高压电缆护层故障测距仪具有高压脉冲输出功能，可用于超高压电缆护层故障定点的信号源。
1、YDL-H302定点时的接线：
接线如图3-2-1所示：

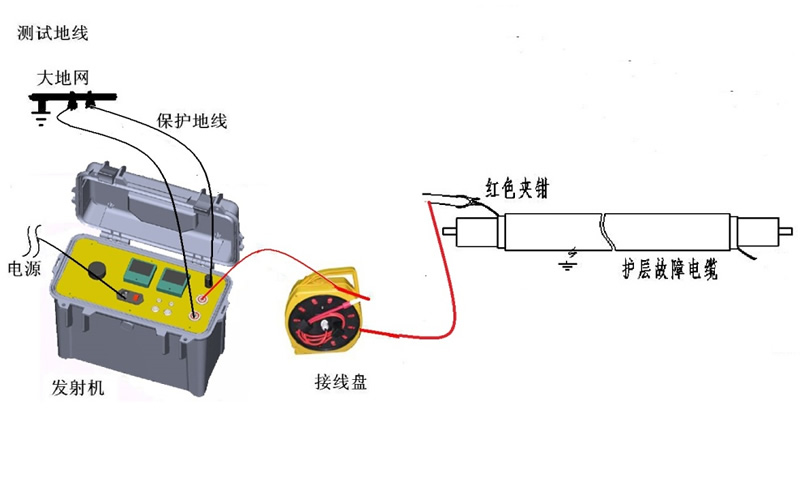

图3-2-1 YDL-H302定点时的接线
把YDL-H302超高压电缆护层故障信号发生器的电源线、高压输出线连接好, 红色夹钳接故障相护层；黑色夹钳和接地夹钳与接地体相连；YDL-H302的“�；さ亍庇氲叵嗔Ｔ�
故障电缆对端需做好安全监护工作。
2、接地检查
打开电源开关，电源指示灯亮，表示测距仪接地良好。若电源指示灯闪烁，则表示测试地和�；さ刂涞牡缱杼�，应关闭电源，重新检查�；そ拥睾凸ぷ鹘拥厥欠窨煽�。夹钳和接地体可能存在氧化层，用夹钳夹住接地体后用力摩擦去掉氧化层，确保连接可靠。
3、高压电源调节：
确认测距仪的接线正确，并在对端采取安全措施后。
打开电源开关，电源指示灯亮，但此时发射机并没有信号输出。
启动输出：
先将“输出调整”旋钮调至零位，“零位指示”灯亮，然后按“高压合”按钮，慢慢顺时针调整“输出调整”旋钮，“零位指示”灯熄灭，发射机开始输出，继续调整“输出调整”旋钮，使输入电流zui大，而且�；ぶ甘镜撇涣粒舯；ぶ甘镜频懔粒得飨呗饭收系缱杞闲�，输入电流过大。此时需要逆时针调整“输出调整”旋钮到零位后，重新调整至合适的位置。
停止输出：
若需要停止输出，可按“高压分”按钮。
工作完毕后，关闭电源，撤除接线。
5、故障定点：
用CD-86电缆故障跨步电压定点仪，在故障测距所得结果附近进行定点。CD-86电缆故障跨步电压定点仪的使用方法参见其用户手册
测试完成后需关闭仪器电源，用放电棒对所有护层充分放电后，再拆除仪器接线，把线收好以便下次使用。
