电缆故障测试仪说明书
| 作者：陕西意联电气 | 标签： 电缆故障测试仪
第1章 电缆故障测试仪简介

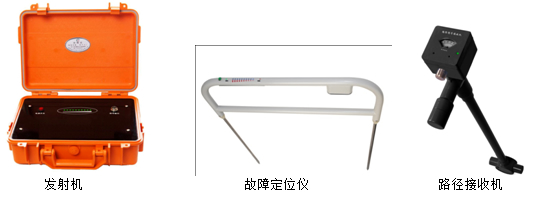

电缆故障测试仪是针对国内电力电缆故障实际情况，总结现场经验开发而成，可以快速检测路灯电缆故障、铁路电缆故障、高速公路电缆故障、通信电缆故障、农林科技园区电缆故障、住宅小区电缆故障等各类低压直埋电缆接地故障，可以查找电缆路径走向，可以探测电缆埋设深度。设备由电缆信号发射机、故障定位仪以及路径接收机三部分组成，用于直埋电缆接地故障点的寻找、护层故障破损点的探测以及直连法电缆路径,电缆埋设深度的探测。
1.1特性及关键技术参数
电缆信号发射机：
可同时发射路径信号及故障探测信号，简单方便；可单独发射路径信号，低耗省电，提高电池的续航时间。
路径信号发射频率12KHz。
路径信号发射功率，大10W（智能功率�；ぜ际踉市矸⑸浠尴奁诙搪�，绝不会被烧坏）。
路径信号输出阻抗自动匹配0-2KΩ。支持接地不良情况下的路径信号发射。
路径信号发射情况及故障信号发射情况同时显示。
傻瓜式操作，信号一触即发！
重量：1Kg。
路径信号接收机：
路径信号输出方式：指针+音频信号。
路径测试方法：峰值法，谷值法一键切换。
单节9V电池供电，省电耐用，整机耗电流10mA�？梢粤�10-20小时。
故障定位仪：
智能信号锁定技术，提高接收灵敏度。
故障信号显示方式：十级LED显示。
故障点方位显示方式：LED。
单节9V电池供电，省电耐用，整机耗电流10
1.3一般测试流程
步骤1
电缆端头处理与绝缘测试
a)
将故障电缆始端及电缆终端与电网隔离，如果两端都有空开，则将空开断开即可。
b)
电缆两端的铠装从接地体上拆开。
c)
将始端的铠装及所有芯线合并为一根线加在信号发射线的红夹子上。将发射线的黑夹子尽量朝电缆延伸的反方向通过接地钎子可靠接地。
步骤2
在电缆的一端接好电缆信号发射机。确保路径信号及故障测试信号可靠发射
步骤3 寻找电缆路径的同时寻找故障点的位置，详见第三章及第四章。
第二章 路径/故障信号发射
名词术语：
电缆始端 故障测试端，电缆故障测试设备所在的一侧定义为电缆始端。
电缆终端 是指与故障测试端相对的一端。
电缆铠装 包裹在A B C 三相之外的铁皮。
2.1路径/故障信号发射方法
操作步骤：
步骤1
将故障电缆始端及电缆终端与电网隔离，如果两端都有空开，则将空开断开即可。
步骤2
电缆两端的铠装从接地体上拆开
步骤3
将始端的铠装及所有芯线合并为一根线加在信号发射线的红夹子上。将发射线的黑夹子尽量朝电缆延伸的反方向通过接地钎子可靠接地。
步骤4
接通电源，观察发生器上的信号LED，亮灯个数越少说明故障点接地阻值越低，发射效果越好。
注意：信号接口空载时输出电压超出了人体的安全电压36V。请不要用手触及红黑夹子，谨防触电！
第三章 电缆路径寻测
信号发射机在电缆始端发射路径信号，此信号沿电缆铠装传输，同时向外辐射，利用路径接收机接收并分析此信号从而判断电缆路径。
3.2路径寻测方法
操作步骤：
步骤1
顺时针旋转电源开关旋钮从而打开路径接收机电源开关。并且顺时针旋转到头。
步骤2
“峰值法/谷值法”一般选用“峰值法”。
步骤3
从始端开始，绕过障碍物，在电缆可能铺设的位置找寻电缆的走向。方法如下：
将竖直天线与地面保持垂直，在可能出现电缆的位置呈“S”形行走，当向某一个方向连续移动时信号增强，继续朝此方向移动直到信号达到强点，停在此处，然后在保持竖直天线与地面垂直的同时，旋转水平天线，当信号强时，电缆即在天线的正下方，并且沿与水平天线垂直的方向延伸。
如图3.2峰值法寻找路径时，在同一空间位置上，水平天线越垂直电缆走向，信号越强；当水平天线始终垂直电缆走向时，距离电缆越近，信号越强。沿着垂直电缆的方向前进，当某点处信号较强，而附近两边信号较弱，呈现“A”型变化规律时，则较强点即为电缆正上方。
如图3.3谷值法寻找路径时，保持竖直天线与地面垂直，在离地等高的平面上，向各个方向平移路径接收机，当某点处信号较弱，而附近两边信号较强，稍远的两边均减弱，呈现“M”型的变化规律时，则较弱点即为电缆的正上方。
如需对电缆的埋深测试，可以采用４５°角法测试。测试深度时，仪器的设置与谷值法的设置相同，首先找到电缆正上方，并且明确电缆走向后，在电缆正上方将路径接收机向与电缆走向垂直的方向倾斜４５°角。然后保持角度不变向此方向平移，当出现“Ｍ”型信号特征的较弱点时，从电缆正上方平移过的距离就是埋设深度。
4.2故障定位方法
通过信号发射机发射的信号，用故障定位仪找到电缆的泄漏点即图4.2中的N点的准确位置。
在图4.2中，M点为接地钎所在的位置，在M点附近的10-20米的范围内形成了一个圆形电场区域，在故障点所在的位置N点也形成了一个类似的圆形电场区域。为了便于说明将此电场区域以M点为界限分成A区域和B区域。同理，以故障点N所在的位置为界限分为C和D两个区域。测试者只要按照如下的步骤进行测试就可以找到故障点N。
步骤1信号锁定：测试者面朝电缆的终端，手持故障定位仪横梁的中心点。先将定位仪在A区域距离M点2~3米的位置良好扎地（注意不要太近�。�，然后按下锁定开关按钮1~2秒，定位仪开机大约8秒后显示此处接收的信号强度，同时完成了信号锁定，只要中途不关机故障定位仪将一直锁定此信号。继续向前测试，接下来就出现如图4.2所示的变化规律“A区域红灯亮，信号逐渐增强；B区域绿灯亮，信号逐渐减弱”。
注意事项：按下锁定开关按钮1~2秒，在开机的8秒内10级信号强度用来显示电池剩余电量，电量充足时将有2个灯亮；电池欠压时没有灯亮，这时使用者需更换电池！
步骤2找寻故障点：步骤1完成后，继续向电缆的终端行进，在电缆的路径上方每隔3~5米做扎地测试，等信号稳定后与上一次的测试结果对比，如果信号强度逐渐增强，说明测试者已经进入C区域，这时注意观察故障点的方位指示，开始时方向指示灯一直是绿色灯亮，提示您向前行走，一旦越过故障点，红色灯亮，提示用户向后倒退。在方向灯发生变化的位置附近，电缆故障定位仪的两个探针的中心点就是故障点N。上述的信号变化规律简记为“C区域绿灯亮，信号增强；D区域红灯亮，信号减弱”。
注意事项：如果信号不稳定或者无信号，说明此处无故障点！
