电力电缆故障测试仪(厂家报价|图片|参数)
| 作者：陕西意联电气 | 标签： 电缆故障测试仪
电力电缆故障测试仪是用来解决电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的准确测试的电缆专用检测设备�；箍梢圆馐缘缋侣肪�、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。
电力电缆故障测试仪简介
电缆故障测试仪以西安电子科技大学，西安交通大学（西安交大）相关课题组的研发成果，为被应用到电力、通信、石油化工、煤矿、冶金、航空航天等各个行业，即西安电缆故障测试仪是电缆故障测试领域的先行者。陕西意联电气设备有限公司依托两大学府的研发实力，对电缆故障测试仪做出了重大的改进，T-A20电缆故障测试仪是汲取国内外20家电缆故障测试仪的优点而诞生的一款具有高速数据采集与数据处理能力的功能强大的电缆故障综合测试系统。它基于工业级嵌入式计算机平台系统，采用当今先进的网络及数字通信技术，大大地提高了仪器的使用功能和测试精度。
众所周知，无论高阻故障，还是电缆后准确定点，都离不开电缆故障检测专用升压装置，以前都用试验变压器、操作箱和脉冲电容器来升压，有笨重、接线复杂的缺点，西安东汇电器有限公司率先研发成功只有约7KG的T-A35型一体化电缆故障高压信号发生器一举解决了这一难题，使电缆故障检测轻便化，这一革命性的改进深受业内好评。
电力电缆故障测试仪说明
◆ 免费现场指导、培训、测试，直到用户熟练使用、满意，有实际故障，现场解决。
◆ 电池供电、真正便携；测试距离大于40km。主机测试误差小于0.2m。
◆ 主机采用工业级嵌入式计算机系统，12.1英寸大屏幕液晶触摸屏。
◆ 自动选择采样频率，低为6.25MHz，高为100MHz。
◆ 任意双波对比功能，测试波形任意存储、调用、压缩和扩展。
◆ 故障距离自动显示，双游标移动可达到0.18米，提高了测试精度。
◆ 内置多种现场波形和现场实物接线图，以供参考和学习。
◆ 电缆资料管理软件可建立完善的电缆档案管理信息。
◆ 高精度数显定点仪，测试端离故障点距离直示。
◆ 可支持无线网卡，可与我公司进行随时随地的技术交流。
◆ 整机保修三年、免费培训，免费跟踪服务，免费升级软件。
电力电缆故障测试仪仪器特点
T-A20电力电缆故障测试仪是我公司博采众长，汲取国内外20家电缆故障测试仪的优点而诞生的一款具有高速数据采集与数据处理能力的功能强大的电缆故障综合测试系统。它基于工业级嵌入式计算机平台系统，采用当今先进的网络及数字通信技术，大大地提高了仪器的使用功能和测试精度。该测试系统由测试主机、故障定位仪、电缆路径仪三部分组成，用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的准确测试。还可以测试电缆路径、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。
针对电缆高阻故障测试，我公司推出国内轻、体积小的便携式电缆故障高压信号发生器，具有测试接线简单、安全便携等优点。
电力电缆故障测试仪技术指标
Ａ、测试距离：单端 40km
短测试距离（盲区）：不大于10米
Ｂ、精准定点误差：±0.2m
测试误差：系统误差小于±2%
Ｃ、存储方式：移动/固定 大�。�60G/1G
Ｄ、操作方式：触摸屏（配笔）
Ｅ、 分辨率：V/50m；V为传波速度m/μs；软件游标0.18米。
Ｆ、采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz
Ｇ、 电源与功耗： AC 220V±10% 不大于10W
DC 12V（7AH） 不大于20W
Ｈ、 信号频率：15KHz正弦波
输出功率：Pomax≥100W
Ｉ、 输出阻抗：Zo=Zc(电缆特性阻率) 震荡方式：断续
Ｊ、 环境温度：－10℃～+40℃
相对湿度：RH≤85%（25℃）
Ｋ、外形尺寸：180mm×300mm×400mm
Ｌ、主机重量：6.8kg
众所周知，故障准确定点时，需要给电缆冲击高压，为了储存能量使故障点击穿放电，还需一台脉冲电容器，一般电缆冲击高压选用35KV的高压信号源，脉冲电容器用2个微法的。

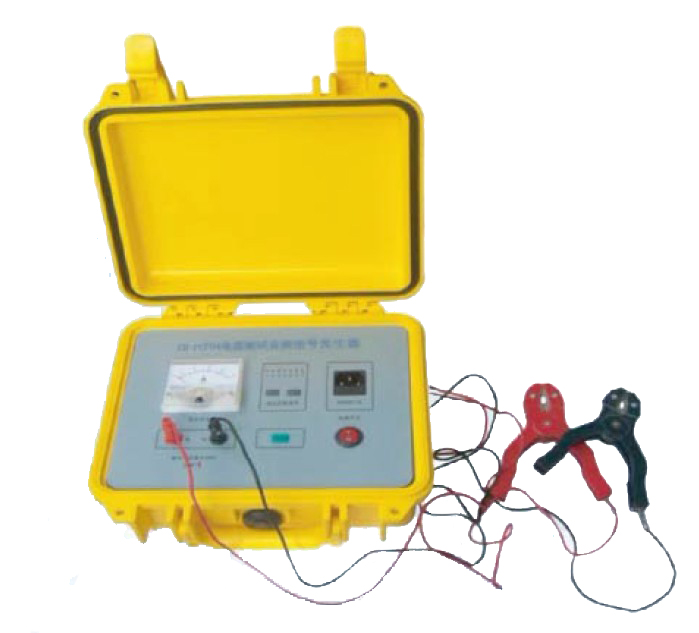

由于过去5、60公斤的试验变，使用极不方便，新型电缆故障测试仪一般采用陕西意联电气设备有限公司新研发的T-A35电缆故障一体化高压发生器，重约7KG，轻便灵活，深受现场电缆修试人员喜爱，下面是该电缆故障高压成套设备图片。
