低压电缆故障测试仪仪器简介
低压电缆故障测试仪是一种集电缆路径探测、埋深测试、相对地绝缘故障定点三位一体的仪器，可探测各种金属传输线的对地故障。该仪器解决了以前各种仪器不能对短路、低阻故障准确定点的问题。在设计理论上由以前人们普遍知道的脉冲反射法改为感应法，利用电磁感应的原理来实现该仪器的各种功能。低压电缆故障测试仪中采用了大规模集成电路和先进的滤波技术，提高了抗干扰力，性能相当稳定，定位准确度高(约10公分)。由
陕西意联电气设备有限公司
独立开发制造。

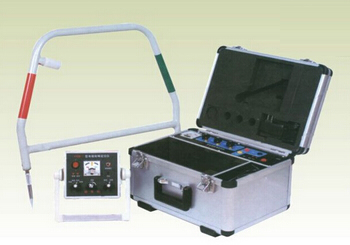

低压电缆故障测试仪仪器结构
低压电缆故障测试仪由三部分够成: ◆发射机 ◆接收机 ◆探测弓
低压电缆故障测试仪仪器结构仪器功能
三、各部分面板介绍:
(一) 发射机如图所示:
a "AC220V插座":直接供交流电使用;
b "测试端":红色输出接被测电缆的故障相;
c"接地"黑色输出端通过地钎接大地;
d "绝缘电阻--信号输出":
开关扭到"绝缘电阻"档时，表头指示被测电缆与大地之间的电阻值;
开关旋到"信号输出"挡时，仪器进入测试状态，表头显示信号强弱;
e "电源指示灯":打开电源开关，该灯亮表示仪器工作正常，仪器可使用;
f 电池指示灯:"电池"指示灯表示电池电量不足，仪器可正常工作。若"电池"指示灯息，一般情况下，仪器还可使用一段时间(大约20分钟
至60分钟，由电池使用时间和被测故障情况决定);
g "电源开关" ;
h "充电插孔"当充电时，充电器指示灯为红色。若电池已充足，充电器指示灯为绿色。充电器为专用充电器，若遗失和损坏，请与本公司联系;
i "输出幅度":当接上被测金属传输线时，将"输出幅度"逐挡进行调整以观察哪挡的调整使表针偏转大，此即为合理调节。在进行故障定位时，一般"输出幅度"选择"2"或"3"。在进行路径时，"输出幅度"一般选择"1"或"5"。
j "路由-故障";
"路由-音频":发射音频信号进行路径或埋深测试;
"路由-射频":发射射频信号进行路径或埋深测试(适用于现场干扰较强时);
"故障-音频":音频故障定位，适用于远距离;
"故障-射频":射频故障定位，适用于水泥硬化路面;
k "表头":显示仪器工作状态;
(二) 接收机如图所示:
a "表头":表头中的指示可帮助你进行埋深、判断故障点所在的方向、故障点定位;
b "音频-射频":接收信号选择，对应与发射机的音频或射频信号，发射机发射那种信号，接收机就接收那种信号;
c "零值-峰值-设定-故障I-故障II"控制选择开关:
"零值"档被测电缆的正上方声音小(用于音频接收下的路径探测);
"峰值"档被测电缆的正上方声音大(用于射频接收下的路径探测);
"设定"档用于电缆埋深的测试;
d "增益":调整接收信号的强度，使接收到的信号清晰;
e "故障插孔":通过连接线与探测弓连接，用于故障点定位测试;
f "电源指示灯":打开电源开关，该灯亮表示仪器工作正常，仪器可使用;
g 电池指示灯:"电池"指示灯表示电池电量不足，仪器可正常工作。若"电池"指示灯息，则须充电;
h "电源开关";
i "充电插孔"当充电时，充电器指示灯为红色。若电池已充足，充电器指示灯为绿色。充电器为专用充电器，若遗失和损坏，请与本公司联系;
四、技术指标
a. 探测距离<25Km ⒉ 探测深度≤3.5m
b. 定位范围<4MΩ ⒋ 路由误差<8cm
c. 定位误差<5cm ⒍ 感应故障点距离≤30m
五、仪器使用前准备工作
测试之前要对电缆的分布情况，接线方式，埋设情况以及发生故障前后的情况详细了解清楚，对于测试者来说，是很有帮助的，其意义就在于可以帮助测试者作出真确判断，进而确定有效的测试方法，节约时间，提高工作效率。
六、仪器的使用方法
⒈ 如何探测路径:
a 将发射机按图1的方式连接，黑输出端接大地，红输出端接被测电缆的零线，如接其它相需将终端接大地。一般是从电缆末端向配电柜方向加信号。
b "绝缘电阻-信号输出"拨向信号输出，将控制选择开关拨向拨向"路由"档中的音频(一般选择音频，射频适用于近距离的硬化路面和有干扰的场合)。
c将接收机中的"射频-音频"拨向与发射机相对应的挡位，当"控制选择开关"拨向"零值"时，选择音频接收被测电缆的正上方接收到的声音小，当"控制选择开关"拨向"峰值"时，选择射频接收被测电缆的正上方接收到的声音大。测试时调节接收调节，使得接收到的信号清晰，声音不能太大。
⒉ 如何探测埋深:
将发射机按音频信号输出时，将接收机的天线盒放在被测电缆的正上方的地上，将"控制选择开关"拨向设定，调节"接收调节"旋钮使接收机的表头指针指向设定位置，再将"控制选择开关"拨向峰值，然后缓慢垂直向上移动接收机，观察接收机的表头，当表头指针回到设定位置时，接收机所移动的高度就是埋深。
⒊ 如何进行故障定位:
如果被测电缆有故障的情况下，选择故障严重的相作为测试相。则将发射机按图2连接，将"控制开关"置向"故障"中的音频或射频，同时将接收机的"射频-音频"置向与发射机相对应的信号;装好探测弓，用双Q线连接故障插孔和探测弓，打开仪器电源，在发射机跟前应能接收到清晰的信号，再到接地桩跟前将探测弓插入地上(在地线和仪器之间)，接收机的表头应有稳定的指示(应该指向远端)，说明仪器正常;接下来就是沿着电缆的路径向前去探测故障点了，每隔3-4米探测一下，观察接收机的表头有没有稳定的指示(探测时，将探测弓放稳且反转测两次，观察表头指示，如果不稳定，来回摆动，说明附近没有故障点，继续往前测)，当表头指示的颜色与探测弓指前方的颜色相同时，说明故障点在前面，相反则说明故障点在后面，也就是走过了故障点，应反向探寻，找到指针转换点时，也就找到故障点了。
⒋如何查找断线不接地的故障:
将发射机档位打到故障射频输出，接收机打到峰值，用射频找路径的方法，在路径的旁边调节接收旋钮，使的接收机的声音小并且收到的射频信号清晰，指针应该指向红区较小的位置，然后沿路径方向向前并左右来回平稳移动接收机，观察表头的变化，在断线点以前，电缆的正上方声音变大同时表头摆向绿区且指向大，当走过断线点以后，表头就不会摆向绿区同时信号突然衰减消失，这样仔细找到表头不摆动的点，这里就是断线故障点了。
⒌如何区分主、次要故障点:
将发射机的档位打到故障音频，接收机的档位打到峰值位置，此时表头指向绿区，在电缆正上方调节接收旋钮，使表头浮起来，然后沿着路径平稳向前走，观察表头的变化，在主要故障点处，表头从绿区指向红区，在次要故障点处，表头不会从绿区摆向红区(或摆动的幅度没有前者大)，这样就可以判断出真正的故障点了。
低压电缆故障测试仪注意事项
低压电缆故障测试仪是一种工具型的仪器，根据我们的实际测试经验并结合仪器的设计原理，现将一些要点介绍给大家:
首先，在测试之前我们要先做几个判断:就是要确认是电缆发生故障并且要查清楚是哪一条电缆出了故障，以及故障的特性等�？梢杂猛蛴帽�(开路、短路、断路、单相接地等等)一一判断出来，还要了解接地情况，如果是采用电缆的一相作为接地�；さ幕埃谂涞绻翊Χ峡收系缋碌慕拥乇；は�。
1. 一般情况下，不要在配电柜处测试，如必须在此测试，要将电缆零线解开。
2. 如要在硬化路面上准确定位时，需在两个探针处滴一些水，同时采用"射频"工作。
3. 通过调节旋钮使接收机必须接收到清晰的信号(音频或射频)，"音频"收不到清晰的信号，就改用"射频"，反之亦然,此时接收调节旋钮应开到大音量。
4. 仪器接地线要与故障点反向拉直并保证良好接地(如果太干燥，需浇水)。
5.一般情况下，测试时不选用零线作为测试线(测路径除外)。
6. 找电缆路径时，选用"音频" "零值"工作，同时调节音量旋钮，使接收机的声音清晰。
7. 测试时不要轻易下结论，要在两点之间全部探一遍，找到故障指示明显处，再下结论。
8. 在测试过程中，探测弓和仪器尽量保持平衡稳定，不要晃动。
9. 指针来回摆动表示没有故障，只有当指针有稳定明显的指向红或绿时，才接近故障点，同时红或绿的转换点为故障点(此时，指针指红或指绿很稳定)。
10. 在仪器操作正确的前提下，如测试不出故障，此时故障可能在测试端，可将发射机换到电缆另一端进行测试。
11.要想准确定位可采用十字定位法准确定位。
12.该套仪器适合于地埋电缆。
13. 仪器不使用时，将仪器电源关上。
14. 探测弓使用时不要强行用力。
15. 仪器要保存在通风、干燥的地方。
低压电缆故障测试仪注意事项整机配件
a 发射机 1台
b 接收机 1台
c 双Q连接线 1根
d 探测弓 1个
e 探针 2个
f 地钎 1个
g 信号输出线 1根
h. 地线 1根
i. 220V电源线 1根
