【电缆故障测试仪】跨步电压法
| 作者：陕西意联电气 | 标签： 电缆故障测试仪
【电缆故障测试仪】跨步电压法特点
（a）是传统反射法电缆仪的有力补充，粗侧结果更准确，可靠性高。
（b）有效解决波传播特性不好的PVC聚录乙烯电缆、无铜屏蔽低压电缆故障。
（c）测试电压可调，适用于不同电压等级电缆。
（d）测量范围无盲区
（e）降压到零后仪器自动放电
（f）适用于380-1000V电缆跨步电压法时的准确定点。
（g）适用于电缆外护套故障的预定位和准确定点。
【电缆故障测试仪】跨步电压法测试原理
地埋电缆外护套故障的测寻，同电力电缆故障探测一样，一般要经过“初测”和“定点”两个步骤。外护套接地故障的初测（测距）一般采用压降法和电桥法测试。由于电桥法测试有局限性，不能测试多点接地故障，也不能测试三相电缆链式接地连线的故障。本仪器是针对外护套故障的特点，采用跨步电压法准确查找故障点。

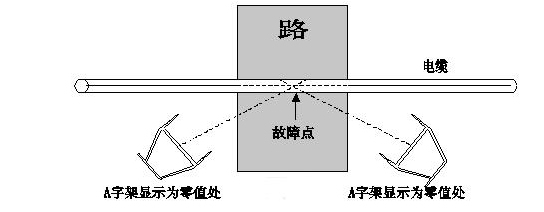

通过两根接地铁钎，寻找土壤中电势低点而准确定点。在故障点处流入打底的测试电流导致故障点处为正负电压峰值转换点，在故障点前接近故障时，跨步电压增加，越过故障后跨步电压减少，并且极性改变。在接地故障点正上方时，指针停在零位，此处即为电缆故障点的准确位置。
A、接地故障测试——跨步电压法
电缆种类：各种高低压电缆及通信电缆等
故障种类：各种对地故障其中包括
短路、断路、低阻、高阻等故障
仪器说明：对于电力电缆的阻性故障，通常的测试方法是向故障电缆发送高压脉冲，在故障点处产生放电，通过定点仪对放电处的故障定位。由于高压脉冲对电缆是一种损害，过电压对二次线路造成的危害已经十分普遍。在很多情况下这种损伤被视为是必定的，而且已经“可以接受”了。但是它经常仅仅是没有被意识到。
很显然，600V的线路没有被设计成可以承受一系列2000V的脉冲。一个小小的缺口就可能使得本来只能承受120V绝缘材料在2000V时都不一定击穿。一个2000V的电压脉冲可以在电缆上造成应力并且实际上产生缩短电缆寿命的运动。EG-3000实际上消除了这个问题，同时提供故障检测。
EG3000重要特点：自动电缆�；さ缪箍刂�。
当发出一个脉冲以建立故障时，EG-3000仅仅使用击穿所必须的电压。同样重要的是，一旦击穿和接地火花被收到，电压被自动减小到维持故障所需的zui小电压。
EG-3000实际上排除了电缆损坏的危险，而这一直是所有二次电缆、和闭路电视接地电缆、或者其它任何未加遮蔽的绝缘电缆的一个大问题。
减小故障遗漏的危险性；减小搜寻后故障丢失的危险性；减小损坏线路的危险性；减小操作员及未知仪器的危险性；减小了高成本的危险性。EG-3000的其它特点 ，在接地回路上隔离仪表。 脉冲发射喇叭（声音提示）。携带十分便利。
便携式检测器的长处： 额外的高增益。故障定位指示器。过滤掉地面电流。
检测器：过滤电路不需要的地面电流（这种电流根据环境的不同变化很大）。因此故障电流可以被放大到远远超过以前的范围，而不受干扰信号的阻碍。这一点在干燥的场地上十分有用。当故障位于两个探针中间时，检测器读数为零。当探针位于故障同一侧时，针尖指向故障。操作员只需带着探针走过故障，这使得它可以准确定位故障。
发射器：脉冲宽度为0.5秒，频率为每隔4秒钟自动重复发射，zui大输出电压2500V以上。AT发射器和它的仪表以及控制装置一起被内置在主携带箱里面，一旦发生接地故障，它检测并指示出返回的电压梯度。除了提供必要的保证来表明确实发生了接地故障外，这项技术也是电压控制系统必不可少的一部分，其中逐步提升电压输出直到崩溃点。
脉冲发生器可以用内部充电电池为电源，也可用车载12V电源（在野外测试很方便）同样可以利用220V交流电源。发射器的另外一个特性是它的喇叭，它可以被设置为自动宣布输出脉冲。当操作员在离发射器有一段距离的场所工作时，这一点是非常有用的。其声音将会和监测仪表的指示相一致。
自动电压控制的优点及原理：仅仅使用必需的电压
EG-3000被控制为在300V必定开启。超过75%的二次线路在这个电压水平时必定被击穿。低于25%的
二次线路需要更高的电压-达到2000V，主要是由于在潮湿的情况下铝-氢氧化物和铜-硫酸盐的逐渐堆积。对硬故障来说，通过变阻器控制EG-3000能够逐步将电压提高到2500V。当出现接地故障时，它的阻抗跌到一个非常低的水平。这时候，发射器将会减小脉冲电压到仅仅可以维持故障电流的水平。对一个1欧姆的负载发射器将会将其输出降低至2.2V，并提供刚好超过2A的电流。
手动控制被禁止：当发射器电压被自动减少到足以维持故障的水平，手动控制被禁止。这样就不会因偶然原因造成电路过渡充电。
通过阻抗变化来控制电压：如果故障电流烤干了周围地面——这在长距离搜寻时是很常见的－EG-3000电路系统将会自动跟踪负荷阻抗的变化并使用恰好够的电压来维持故障。
B、电缆寻踪（音频感应法）
EG3000T向被测电缆或管道中注入音频信号，该音频信号会在被测导体周围产生相应频率的磁场。用带有天线的接收器接收该信号，通过比较接收到信号的强弱来判别电缆在地下的走向。
该仪器的突出特点包括：可用峰值法和谷值法，具有自动和手动模式，，全数字化操作，条形图/信号强度/音量/导向箭头四者相互联动，可用45度角法测量地埋深度，具备低电量显示，自动阻抗匹配/手动阻抗匹配两种方式，有多种耦合钳供选择用作线圈耦合法，配备作接收用的感应耦合钳可实现电缆识别
