【电缆故障测试仪】使用过程中的注意事是什么
| 作者：陕西意联电气 | 标签： 电缆故障测试仪

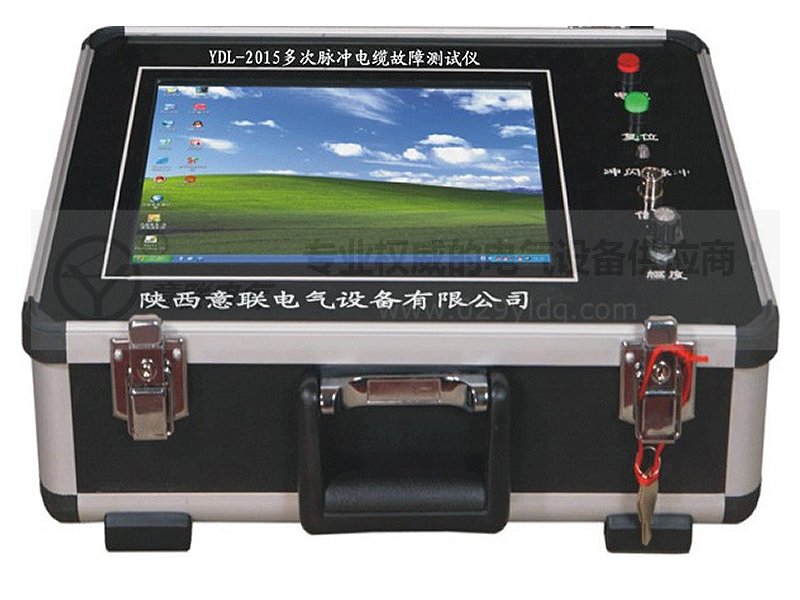

【电缆故障测试仪】使用过程中的注意事是什么：电缆故障测试仪是一套综合性的设备。用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的准确测试�；箍梢圆馐缘缋侣肪�、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。
使用过程中的注意事项：
a.脉冲法测试时，注意要甩掉局内所有设备，在外线上进行测量。
b.使用闪络法测试时，必须将触发工作方式开关置于“闪络”位置。
c.在使用直闪法或冲闪法测试时，要注意人身安全及设备安全。必须接好地线。
d.在闪络法测试结束后，切断电源，拆除本仪器与高压测试装置的连接线，再对高压电容器和电缆的所贮电荷进行放电。放电时，应先加限流电阻R限制放电电流以使电流缓慢放电，待电容器上电压降低后，再直接对地放电电路中电阻为零，瞬间放电电流可高达几百安培，将发生严重的设备或人身事故。
e.在直闪法测试过程中，必须注意监视故障的泄漏电流若电流突然增大，故障闪络现象未曾出现，应立即降低试验电压，改用冲闪法测试。
电缆故障测试仪的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，就会造成通信和电力的中断，如不能及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。因此，维护人员应当在工作过程中注意保证电缆故障测试仪能正常运行。
后，附上目前使用范围比较广的电缆故障测试仪的具体参数供大家参考：
a.测试距离：单端测试距离≤10千米
b.短测试距（盲区）：小于V/15（米）
其中：V电波在被测电缆中的传播速度
c.测试误差：相对误差：≤±2%；juedui误差：故障点在千米以内≤15米
故障点在千米以上≤20米
d.读数分辨率：V/60米
其中：V电波在被测电缆中的传播速度。如：“油浸纸电缆”，电波传播速度为160m/us仪器的读数小分辨率为2.66米，即屏幕上光标每移动一点，读数变化2.6米。
e.电源：AC 220V±10% 50Hz
f.环境条件： 温度：0℃～50℃ 相对湿度：80%±5%
g.主机体积：350×250×200（mm）
h.主机重量：5kg
