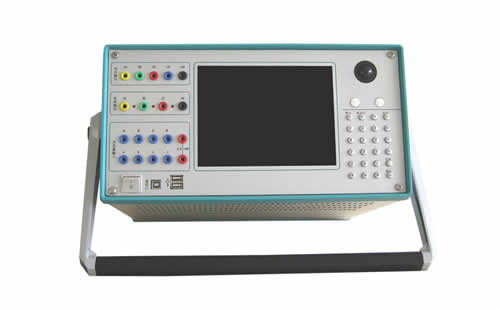

微机继电�；げ馐砸窃趺从媚�？微机继电保护测试仪主要用来进行继电器的测试工作，用来测试继电器的绝缘性能好坏，判断其还能否正常工作，是一款精度高、功能强的设备，但是很多刚刚入门的电力工作者不会使用该设备，经常得不到测试结果，本文就以YTC1000微机型多功能继电保护测试系统交流试验为例，来给大家简单介绍微机继电保护测试仪怎么用。
“交流试验”�？槭且桓鐾ㄓ眯汀⒆酆闲圆馐阅？椋卸懒⒌�4相电压和3相电流的测试单元，也有独立的6相电压、独立的6相电流测试单元，更有独树一支的12相同时输出单元，以及按序分量输出测试单元。通过界面上的3P、6U、6I、12P和序分量五个按钮进行相互的切换。
这些独立的单元互相调用，能充分满足电力系统各种条件下的交流试验测试。它们的共同点是：通过设置相应的电压或电流为变量，赋予变量一定的变化步长，并且选择合适的试验方式（有“手动”、“半自动”和“全自动”三种试验方式），方便地测试各种电压电流�；さ亩髦�、返回值，以及动作时间和返回时间等，并自动计算出返回系数。鉴于常用的是“四相电压和三相电流”的单元，而其它几个在使用方法上与此基本相同，所以下面仅以“四相电压和三相电流”为例进行详细介绍。
可以灵活控制输出4相电压3相电流、6相电压、6相电流、12相同时输出多种组合。
具有按序分量输出功能，直接设置序分量数值，自动组合出各相电压、电流输出，并按序分量进行变化输出。
各相电压、电流输出均可以任意设置幅值和相位，幅值可以设置上限限制。
各量的幅值和相位、频率均可以设置变化，变化步长均可任意设定。
Ux可以设置多种输出方式组合，也可以任意置数。
可以全自动、半自动、手动变化，且在输出时可以任意切换。
在输出状态可以直接修改幅值、相位、步长以及变量的个数。
可以直接显示功率数值，用于校验功率计量仪表。
键入电压、电流的有效值后，按“确认”键或将鼠标点至其它位置，被写入的数据将自动保留小数点后三位有效数字。电压的单位默认为V，电流的单位默认为A。设置相位时，可键入-180~360°范围内的任意角度。若写入的角度超出以上范围，系统会将其自动转换至该范围内。例如输入“-181°”，则自动转换成“179°”。在矢量图窗口中能实时观察到所设置的各个交流量向量的大小和方向的效果图。
交流电压单相大输出120V。当需要输出更高电压时，可将任意两路电压串联使用，它们的幅值可不同，但相位应反向。例如：设Ua输出120V、0°，Ub输出120V、180°，则Uab输出的有效值为240V。1200型6相每相大30A。若要输出更大电流，可将多路电流并联使用，并联使用时各相的相位应相同。采用大电流输出时，应尽量用较粗、较短的导线，并且输出的时间尽可能短。
全自动方式：该方式下，当选择“递增”或“递减”时，开始试验后各变量将自动按步长递增或递减，增减的时间间隔可以设定。当保护动作时，自动记录所需记录的量。如果已选“仅测接点动作”，装置测得动作值后将自动停止试验；如果选择“测动作值和返回值”，在测得动作值后，装置将自动转换方向，反向变化变各量，直到装置接点返回，从而测量出返回值，记录下返回值并计算返回系数。
不同厂家生产的微机继电�；げ馐砸鞘褂梅椒ǘ即笸∫欤缌ぷ髡咴谑导实墓ぷ髦�，应当先熟读产品使用说明书，严格按照说明书的要求来进行试验，这样才能达到仪器的测试精度。
一、继电�；げ馐砸�开机步骤
将测试仪电源线插入AC220V电源插座上，检查接线，确认无误后分别打开测试仪电源，以及外接计算机电源，稍等片刻后将进入选择启动方式界面，如下：
1、Direct Run RelayStar without Restoring Disks.
2、Run RelayStar After Restoring Disks.
3、Only Start DOS For Checking System.
选择 1：直接启动 Windows操作系统，再进入“继保”软件主界面。
选择 2：将进入自动恢复 Windows操作系统的工作。此过程大约需要4分钟，完成后再进入选择启动方式界面。本选项主要用于操作系统损坏后无法正常启动 Windows系统时，使 Windows操作系统恢复到出厂状态。注意自动恢复并不会丢失用户以前的试验报告等数据，请用户不必担心，但建议不要经常使用此选项以免花费太多时间。
选择 3：将进入 DOS状态，主要用于厂方人员调试使用。如果用户不小心进入了，请关掉主机电源稍等片刻后重新开机。
要选择启动方式可用 1.2.3数字键或上下键选择，须在五秒内选定，否则系统将自动进入选择 1。
启动 Windows操作系统后将自动进入软件功能试验的主界面，利用轨迹球鼠标或外接鼠标的左键单击主界面上的各种功能试验�？橥急�，可进行各种试验工作。
二、继电保护测试仪关机步骤
关机时请勿直接关闭面板电源开关，应先关闭计算机的Windows操作系统，等待屏幕上提示可以安全关机时，再关电源开关。使用轨迹球鼠标或外接鼠标移动主界面上的鼠标，或按装置面板上的 Â 退出 键来退出各个功能试验单元，回到主界面后，再按 Â 退出 键，屏幕上会弹出确认对话窗口，
需关机请选“ 确定 ”键，不关机请选“ 取消 ”键。确认后，当屏幕出现“现在可以关闭电源了”的字样后，再关闭面板上电源开关，实现安全关机。
也可直接利用操作系统的“开始”菜单关机。
