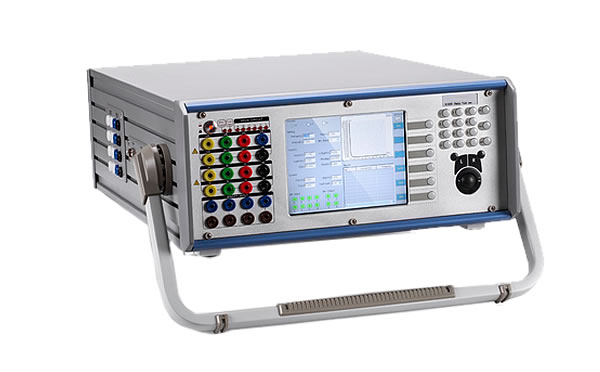

YLJB-6066微机继电保护测试仪

| 作者：陕西意联电气 | 标签：微机继电�；げ馐砸�

YLJB-6066微机继电�；げ馐砸�

▍ 简要说明　↴

　　微机继电�；げ馐砸�是近十年来发展起来的一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电�；さ男Ｑ楣ぷ�。随着科学技术的不断发展，微机继电�；げ馐砸�已广泛运用于线路�；ぃ鞅洳疃；�，励磁控制等各个领域，变电站综合自动化已成为主流。

微机继电保护测试仪

　　YLJB-60系列微机型多功能继电�；げ馐砸�采用陕西意联电气设备有限公司自主研制开发的基于WindowsCE操作系统的新一代继电�；げ馐韵低常�微机继电�；げ馐砸�基于目前先进的SOC设计理念研制的数字锁相算法及SPWM技术，拥有先进水平的高精度信号及效率高、高稳定性功放，为用户提供全面、功能齐全、易操作的测试方案。

▍ 功能特点　↴

1.系统特点
●　真彩LCD显示器，全中文Windows风格操作界面。

●　采用先进的嵌入式系统。

2.硬件特点
●　优异的线性电流、电压放大器。
　 »　可靠性极高。
　 »　输出波形光滑真实，无毛刺，无开关放大器容易产生的高次谐波。
　 »　真实准确的小电流波形，绝无电磁污染。
　 »　电流、电压源中无升流、升压器，而采用直接耦合方式，使电源的输出频率范围从0到1000Hz，可以输出直流至所需各种频率的交流电压和电流，如方波、按指数函数变化的波形以及叠加的混合波形，满足了�；ぷ爸玫脑萏匝橐�，从而达到对各种�；ぷ爸媒屑虻シ抡媸匝槟康摹�
●　优良的幅频特性及瞬态响应
　 »　采用新美国TI公司的DSP及大规�？杀喑唐骷﨔PGA，1448点波形模拟的高精度，具备更佳瞬态响应，更加适合新型快速微机�；し⒄狗较�。
　 »　国内首先使用20位串口DA，进一步提高输出精度。
●　真正的电流、电压同时输出，幅值、相位与频率任意连续单独可调
　 »　真正实现7路电压、6路电流同时输出。（YLJB-6066、YLJB-6066+）
　 »　真正实现6路电流、4路电压同时输出。（YLJB-6063、YLJB-6063+）
　 »　真正实现7路电压、3路电流同时输出。（YLJB-6036）
●　完善的自�；すδ�
　 »　电压源输出回路短路或因过载引起的电压失真，电压源实时监测回路自动关闭电压放大器，面板短路指示灯马上点亮，并发出警告蜂鸣声。短路或过载消失后，电压放大器自动恢复正常工作。
　 »　大电流输出长时间或电流回路所带负载过大导致测试仪温升过高时，温度保护监测回路自动关闭电流放大器，面板过热指示灯马上点亮，并发出警告蜂鸣声。温度降到允许范围内时，电流放大器自动恢复正常工作。
●　电流源开路指示
　 »　电流源输出回路开路，面板上相应的IA、IB、IC、Ia、Ib、Ic会点亮。
●　独特的散热部件
　 »　内置四个大功率排风扇。配合温度保护检测措施，保证功放在大电流、长时间工作下具有优良的稳定性及可靠性。
●　高抗振性
　 »　装置内部使用建筑式框架结构，具备很好抗振功能。
　 »　包装箱采用具有抗振、抗冲击的高强度铝合金机箱。
●　方便快捷的现场直流电压供给

　 »　0～300V（0.6A）辅助直流电源，由软件控制，能单独给�；ぷ爸没蚱渌璞柑峁┕ぷ鞯缭�。

3.软件特点
●　完善脱机或联机测试功能
　 »　对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器可以手动或自动方式进行测试，可以模拟各种故障类型进行距离、零序�；ぷ爸枚ㄖ敌Ｑ榧氨；ぷ爸玫恼槭匝�，可以自动扫描微机和数字型变压器、发变组差动�；け嚷手贫�，具备GPS触发功能。
●　软件自动检测仪器供电电源是否接地，可靠保证现场测试安全。
●　良好联机兼容系统
　 »　上位机测试软件支持Windows2000/WindowsXP/WindowsVista/Windows7/Windows10测试系统。

●　友好而富有人性化的Windows风格操作界面

▍ 型号及技术参数　↴

型号	电流	电压
YLJB-6066i	3×（0～60A）/相或6×（0～30A）/相	7×（0～300V）/相
YLJB-6063i	3×（0～60A）/相或6×（0～30A）/相	4×（0～300V）/相
YLJB-6034i	3×（0～30A）/相	4×（0～300V）/相
YLJB-6066+	3×（0～60A）/相或6×（0～30A）/相	7×（0～130V）/相
YLJB-6063+	3×（0～60A）/相或6×（0～30A）/相	4×（0～130V）/相
YLJB-6066	3×（0～40A）/相或6×（0～20A）/相	7×（0～130V）/相
YLJB-6063	3×（0～40A）/相或6×（0～20A）/相	4×（0～130V）/相
YLJB-6040	3×（0～40A）/相	4×（0～130V）/相
YLJB-6034	3×（0～30A）/相	4×（0～130V）/相

1.使用条件
●　环境温度：-20～75oC

●　相对湿度：＜90%

2.供电电源
●　单相：AC220V+20%
●　功率：1000VA15A(Max)

●　电源频率：50Hz+10%

3.交流电流源
●　输出调节：各相输出电流幅值、频率、相位独立可调节
●　输出精度误差：±1mA(0.2～0.5A)，±0.1%(0.5A～Imax)
●　 zui大输出功率：

输出电流	30A	40A	60A
zui大功率	≥450VA	≥520VA	≥600VA

●　输出电流幅值的可调步长及分辨力：0～Imax范围内，zui小可调步长为0.001A，分辨力为0.001A
●　电流上升下降时间：小于50μs
●　输出电流频率的可调范围、可调步长及分辨力：0～1000Hz范围内，zui小可调步长为0.001Hz，分辨力为0.001Hz

●　输出电流频率的准确度：

输出范围	0～65Hz	65～450Hz	450～1000Hz
频率准确度	＜1mHz	＜10mHz	＜20mHz

●　幅频特性5～1000Hz范围幅度变化：≤0.2%
●　输出电流总谐波畸变率：0.5～Imax范围内，总谐波畸变率≤0.5%
●　输出电流持续时间：

输出范围	＜10A	10A～20A	20A～30A	30A～Imax
输出时间	连续输出	＞75s	＞20s	＞10s

●　保护功能：开路�；�

4.交流电压源
●　输出调节：各相输出电压幅值、频率、相位独立可调节
●　输出精度误差：±2mV(0.2～2V)，±0.1%(2V～Umax)
●　输出功率：≥60VA/相
●　输出电压的可调步长及分辨力：0～120V范围内，zui小可调步长为0.001V，分辨力为0.001V
●　电压上升下降时间：小于100μs
●　输出电压频率的可调范围、可调步长及分辨力：0～1000Hz范围内，zui小可调步长为0.001Hz，分辨力为0.001Hz
●　输出电压频率的准确度：

输出范围

0～65Hz

65～450Hz

450～1000Hz

频率准确度

＜1mHz

＜10mHz

＜20mHz

●　幅频特性5-1000Hz，范围幅度变化：≤0.2%
●　输出电压总谐波畸变率：2～120V范围内，总谐波畸变率≤0.5%
●　 UX电压设置：可设置为零序电压或任意值

●　 �；すδ埽汗亍⒍搪繁；�

5.直流源
●　直流电压源
　 »　输出范围：0～300V（Ubc），3×（0～130V）
　 »　输出精度：±10mV(0.5～5V)，±0.2%(5～300V)
　 »　输出电压幅值的可调步长及分辨力：0～300V范围内，zui小可调步长为0.001V，分辨力为0.001V
　 »　zui大输出功率：180W
　 »　�；すδ埽汗�、短路保护
●　直流电流源
　 »　输出范围：3×（0～20A）
　 »　输出精度：±5mA(0.2～1A)，±0.5%（1A～Imax）
　 »　输出电流幅值的可调步长及分辨力：0～Imax范围内，zui小可调步长为0.001A，分辨力为0.001A
　 »　zui大输出功率：≥300W
●　辅助直流电压源
　 »　输出范围：0～300V，0.6A

　 »　准确度：≤0.5%，纹波系数≤0.1％

6.相角
●　移相范围：-360°～+360°
●　准确度：±0.2°

●　可调步长及分辨力：可调步长0.001°，分辨力0.001°

7.电流、电压能叠加谐波次数

●　可叠加2～20次任意幅值的谐波及直流

8.同步性

●　电压电流同步性≤10μs。

9.开入量与时间计量
●　 8对独立开入量，隔离电压500V，空接点与15V～250V电位接点兼容，极性自动
●　识别，可扩展至64路。
●　计时器范围0.1ms～999，999.999s
●　分辨率：0.1ms

●　计时精度：1ms（小于1s时）

10.开出量
●　 4组可编程辅助接点

 接点容量：250VDC/AC，2A

11．外形尺寸

●　 440mm×145mm×360mm
