随着城市的快速发展。电缆使用越来越频繁，电缆的安全运行就成为每个供电部门保障的重点。电缆故障不可避免，如何快速解决电缆故障成为抢修人员的面临的主要工作内容。
一、电缆的分类：
电缆根据绝缘介质不同分为：交联电缆、聚氯乙烯电缆、油浸纸电缆、不滴流电缆（也称之为少油电缆），橡套电缆等；根据电压不同分为：高压电缆、低压电缆、控制电缆、通讯电缆等；
二、电缆故障分类：

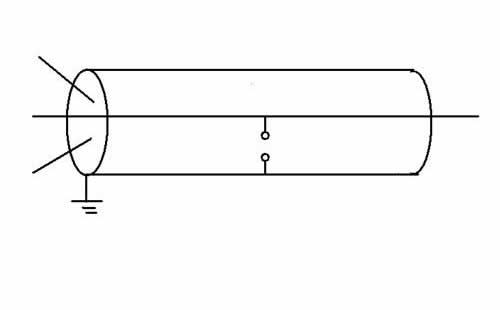

电缆故障的形成主要是机械拉伤、化学腐蚀、电缆长时间过流，或者地基沉降等因素造成的。电缆故障分为两大类：低阻故障和高阻故障。高阻故障又分为 ：闪络性故障和泄漏性故障，相地闪络性故障相当于相线和地之间形成一个间隙。如图：
伏安特性如下图：

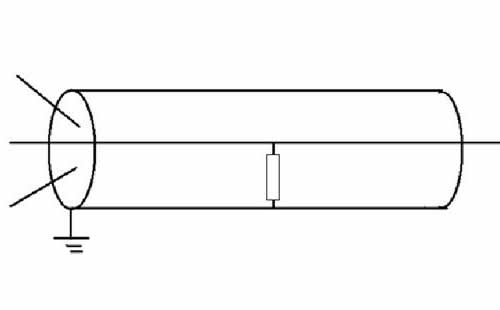

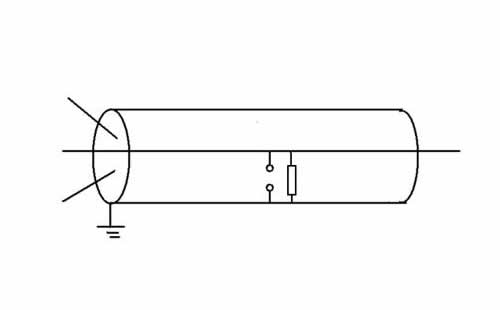

泄漏性故障，相当于相地之间形成一个大电阻，这个电阻小于电缆的绝缘电阻，如图：
泄漏性故障示意图

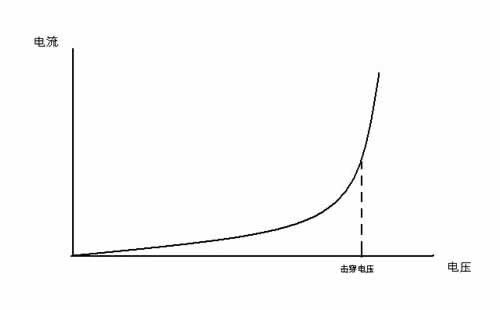

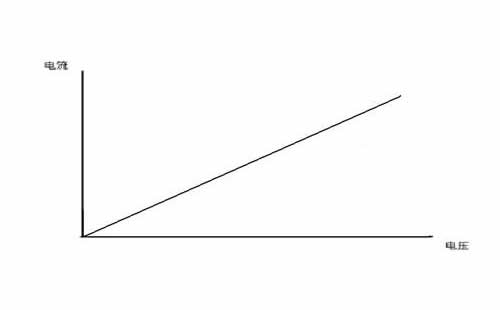

伏安特性如下图：
这在测试电缆故障中有什么实际意义？这说明电缆故障要打穿放电，需要加足够的电压，只有电压达到一定程度，电缆故障才能被击穿。低阻故障：绝缘阻值小于100欧姆的故障，这种故障粗测非常简单，但是放电声较小或者没有，定点相对比较麻烦。
三、电缆故障测试仪的组成：
电缆故障测试仪组成：主机、路径仪、定点仪、高压设备和放电电容。电缆仪的主机：用来测试电缆长度、电缆故障的大概位置；路径仪：用来测试电缆的走向和埋设深度；定点仪也是后解决问题的关键设备：用来经确定点电缆故障位置；高压设备和放电电容：用来给故障电缆打压，是故障点放电，故障点产生振动，为故障定点创造条件。
电缆故障测试仪主机：
目前，常用的电缆测试主机有两种原理设计的，一种为电桥原理的，另一种为雷达原理的，也叫时域反射法原理。这两种原理的设备都很成熟，雷达法原理的主机通常称为闪测仪或者冲闪仪，是目前电缆测试的主流设备。电桥测试电缆故障时，要求电缆要有一根好相，而且电缆的尾端需要好相和坏相跨接，并且要求跨接线的截面积和电缆的截面积相当。而闪测仪就没有那么多限制，也不需要尾端短接，工作量相对较少。但是，在测试有些电缆故障时，由于电缆介质或者是电缆结构的问题，闪测仪采不出测试波形，这时就需要电桥进行辅助测试，另外，测试110KV电缆外护套故障时，需要电桥进行测距。综上所述，要想粗测电缆故障位置，除了需要闪测仪，有时还需要电桥。
几种主流的闪测仪：

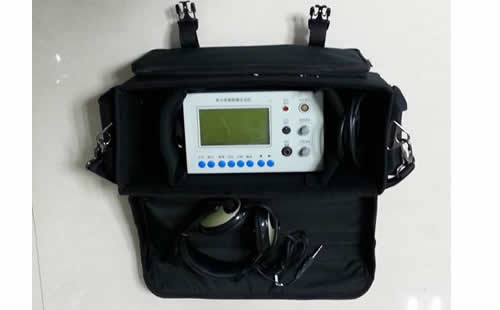

1、 液晶显示闪测仪如图：
这是一款全功能、小型化的电缆故障测试仪，特点是体积小、重量轻、操作简单、耗电量小、待机时间长、开机速度快。

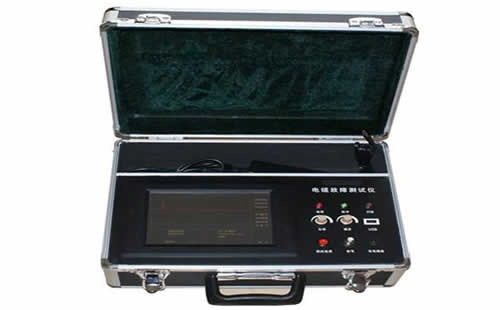

2、 触摸屏闪测仪如图：

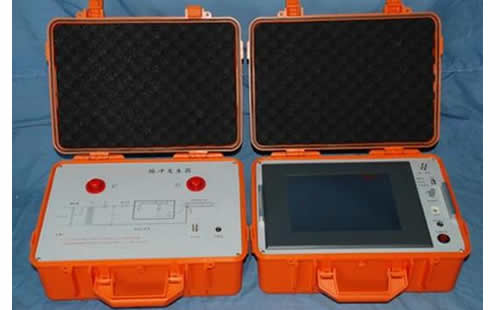

3、 多次脉冲闪测仪如图：
多次脉冲电缆故障测试仪是近年来比较流行的闪测仪，优点是将冲闪波形（相对不规则）转换为低压脉冲波形，使波形易于识别。缺点：需要增加多次脉冲产生器，将多脉冲产生器串接到高压发生器和故障电缆之间，利用闪测仪在多脉冲产生器上进行采集波形，这样就必须升高电缆故障的击穿电压，这样才能采集到的多次脉冲的故障波。

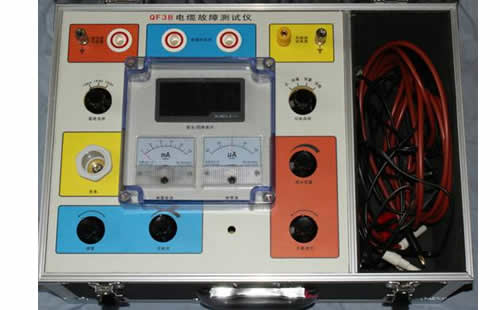

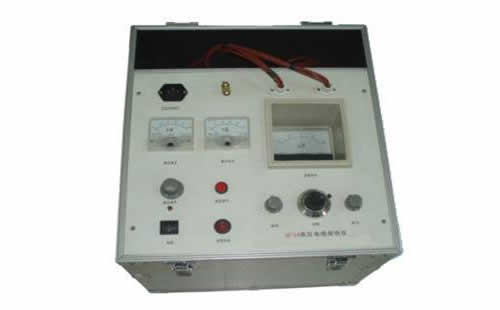

电桥：电桥分为高压电桥和低压电桥，低压电桥在电缆故障测试中极少使用。下面是几种高压电桥7000V一体电桥,需要知道电缆长度，手动计算电缆故障位置。
配合不同的外部电源，可以高升到35KV。需要预置电缆长度，自动显示
路径仪：随着数字技术快速发展，设备的快速更新，路径分为了两种，一种是传统的模拟电路的路径仪，一种是全数字的金属管线探测仪代替了路径仪。
1、 传统的路径仪如图：
这是发射部分。接收部分多种多样，例如下图：

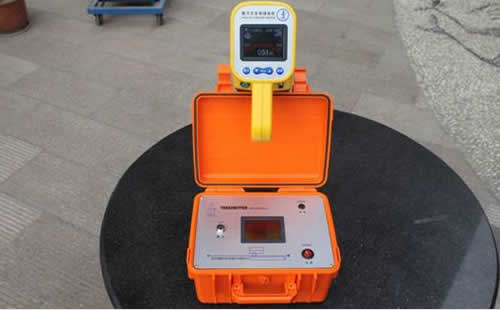

金属管线探测仪是一款功能强大的仪器，可以使用多种模式（直连法、感应法、耦合法）测试金属管线的路径，可以测试带电电缆或者不带电路径、埋设深度、还可以带电识别电缆，可以查找金属性接地故障（需要配备A字架）。全数字显示，声音提示，操作简单。
定点仪：定点仪种类众多，外形各异，定点仪的重要指标是灵敏度和抗干扰能力，将信噪比做的合适，就是一部好的定点仪。
参考图如下：

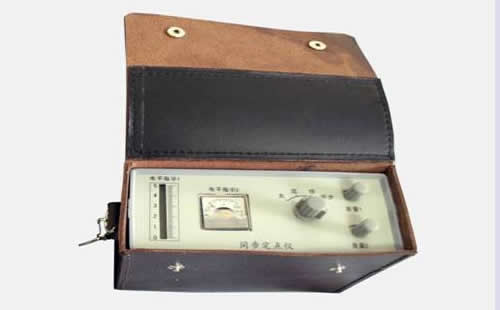

声磁同步定点仪，带有光柱显示。
跨步电压法定点仪，用来测试金属性接地故障。
四、电缆故障测试仪的高压附件：
电缆故障测试的高压配件主要有试验变压器和电容，根据不同的组合形成多种样式的产品。
1、 基本型：3KVA/50KV或者5KVA/50KV直流试验变压器,操作箱、35KV/2ｕF或者30KV/2ｕF脉冲电容器。这些设备非常常见。

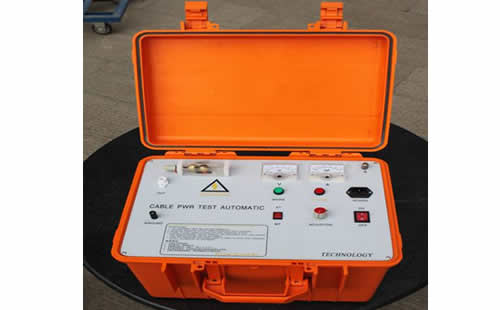

2、 设备升级（1）：利用电子技术将直流试验变压器、操作箱的功能一体化集成，体积小、重量轻的升压设备。如图：
目前，经常使用的有两个规格：25KV、35KV两种，输出电流在40mA左右，重量8公斤左右，代替了数十公斤的试验变压器和操作箱。这种设备功率较小，适合于低压或者电缆较短的高压电缆故障（例如：1公里以内）
3、 设备升级（2）：利用电子技术，将试验变压器、操作箱、电容器、球间隙集成在一起，实现�？�/手动一体化操作，�？鼐嗬氩恍∮�1000米，自动升压、自动放电，多种功能为一体的小型化设备。如图：
内置电容20KV/4ｕF，电压输出20KV，短路电流40mA，重量8公斤。

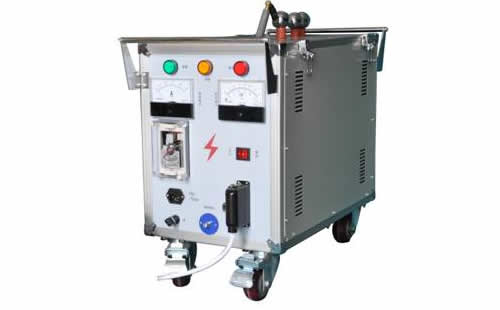

4、 升级设备（3）：将干式变压器或者油式变压器，操作箱、电容器、球间隙，组合在一起，实现自动升压、自动放电、有线控制一体化设备。如图：
输出电压70KV,短路电流100mA，电容30KV/1ｕF或者30KV/2ｕF，重量55公斤左右。
五、电缆故障测试基本步骤：
首先，判断故障是相间故障还是相地故障，然后利用绝缘电阻测试仪和万用表判断是高阻故障还是低阻故障，大于100欧姆为高阻故障，反之为低阻故障。利用闪测仪和电缆好相测试电缆的长度，这个过程大约需要几分钟，就可以完成。闪测仪是用来测试发射波和反射波时间差的，电波在电缆中的传播速度是做实验测量出来的，根据时间乘以速度，计算出电缆的长度，这些过程是在闪测仪的内部完成的，我们只需要确定测试波形起点和终点，电缆的长度就在闪测仪上显示出来了。
有人会问，这样的测试结果是否会有误差，如果有误差，大概是多少？这样的测试结果是有误差的。闪测仪计算发射波和反射波之间的时间差，这个误差可以忽略不计，主要的误差在于电波在电缆中的传播速度，传播速度主要受到电缆绝缘介质有关，而和电缆的截面积无关，和电缆的导体的材料也无关。高压电缆现在主要使用的是交联乙烯电缆，这个电缆的传播速度大概为172米/微秒，这个传播速度经过我们长期的实践验证是比较准确的，误差很小。以前使用的油浸纸电缆传播速度为160米/微秒，这个数值也非常准确，误差很小，只是现在这种电缆很少使用了。而现在使用低压电缆中塑料电缆、橡套电缆，传播速度相差很大，每个厂家的电缆传播速度都有差异，而且差异比较大，这是测试误差的主要因素。
如何减少传播速度引起的误差，可以使用以下方法：闪测仪中有一项功能，测速度，也就是测电波在电缆中的传播速度，首先找一盘已知长度的电缆，将电缆全长输入闪测仪中，利用闪测仪采样，就能测试出电缆的传播速度。接线方式及测试波形如下：
图的上半部是接线图，非常简单，将测试线的红夹子接到电缆的好相，黑夹子接到电缆的另一个好相或者电缆的铠装，利用闪测仪低压脉冲法进行采样，得出下半部的波形，这是个正脉冲的波形图，脉冲1，是闪测仪发射的脉冲，脉冲2和3是反射脉冲，脉冲2是一次反射波，脉冲3是二次反射波，我们测试的是发射波的上升沿和反射波上升沿的时间差，如果设置了速度，得出的就是全长，如果输入了全长，得出的就是传播速度。上面的波形图是以正面冲为例的，如果是负脉冲的闪测仪，就是测试发射脉冲的下降沿和发射波的下降沿的时间差，或者说测试时间差用的是发射波和反射波的前沿（原理：S=V*t）。通过这样的方法，平时将经常用到的电缆的传播速度测试出来，并且记录下来，在以后发生故障时使用，这样就会将测试误差降到低。
测试低阻（短路）故障波形图：

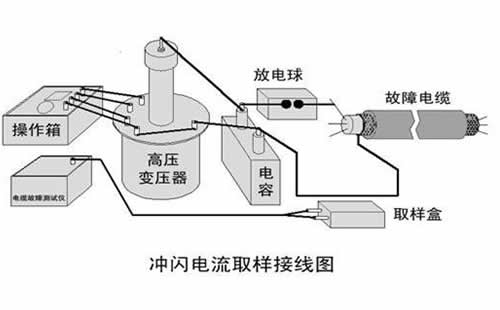

脉冲1为发射波，脉冲2为反射波，发射波与反射波极性相反，这种波形一旦出现，就证明电缆是短路故障，S就是故障距离。如果是高阻故障，就需要使用升压设备，将故障点瞬间击穿，然后利用闪测仪采集波形，分析波形，判断故障距离，接线图及波形图如下:

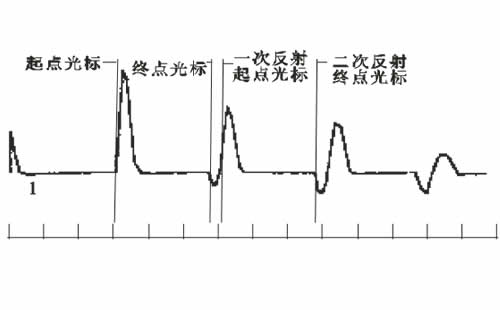

这是标准波形

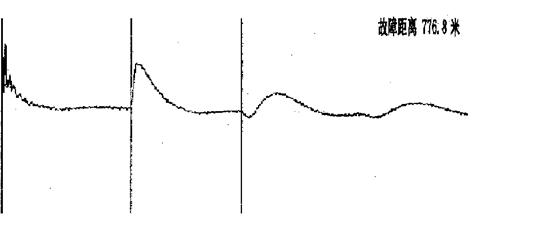

下面是实测波形
这几个波形相对比较容易判别，拐点比较容易判断。这是一个正方向波形图。

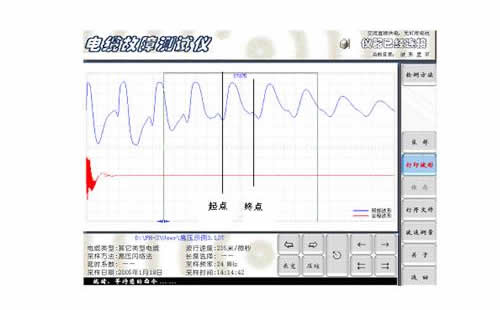

这个波形是反向的（与电流取样器有关，可以调整一下电流取样器，使波形反过来），这个波形相对比较难以判断，这台闪测仪的软件中带有波形局部放大功能，能够减少粗测的误差。
这是一个多周期测试波形，我们选择了其中一个周期进行了标注，为了减少误差，也可以标注多个周期，然后取平均值。
为什么要列举这么多的波形，主要是为了大家在实际测试故障中，找一个和标准波形比较相近的波形，进行故障标注，这样测试误差就会很小。至于为什么要这样标注故障的起始点和终点，请参看关于长线原理，波反射原理的相关书籍。
如果经过加压以后，没有采集到能够判断距离的波形，这时需要分析，是否是电压不够高，故障点没有击穿引起的还是地线衰减太大引起的。怎么判断故障点是否击穿，主要看放电电流，如果瞬间放电电流大于15A以上，我个人认为故障点已经击穿，如果没有击穿，就需要继续升高电压，直到放电的瞬间电流超过15A。如果放电电流已经足够大，仍旧采集不到可以标注的波形，就要考虑是否是地线衰减过大引起的，这些情况多出现在塑料电缆或者橡套电缆、有些专用电缆中，这些就需要借助高压电桥进行粗测。高压电桥还可以测试110KV电缆的外护套故障。
经过以上几步的测试，基本上可以测试出电缆故障的大概位置，也就是完成了粗测。然后需要测试电缆的路径，也就是电缆走向。这个部分没有难点，无论是路径仪还是管线仪，都是有发射部分、接收部分，用接收机接收发射信号，通过声音或者数字找出电缆的位置以及埋设深度。
后就是定点。利用皮尺或者计米器测量到粗测的位置，给电缆上加压，利用定点仪拾取电缆故障的放电声音，找到声音大点，就是故障点。
