地下管线探测仪的应用

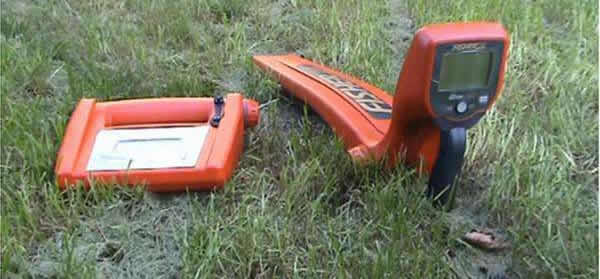

地下管线探测仪由一台发射机和一台接收机构成，用于地下管线路由的准确定位、深度测量和长距离的追踪。地下管线探测仪采用了双水平线圈和垂直线圈电磁技术，提高了管线定位定深的精度和目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。因而地下管线探测仪在电信、网通、移动、联通、铁通、电力、自来水、煤气、物探、石化和市政等行业得到了广泛的应用。
1、测定地下管线的路由；
2、测定地下管线的埋深；
3、通过电流方向测试准确判断目标管线的路由和埋深；
4、借助电流蜂鸣声直接判断管线的路由。
地下管线探测仪的工作原理：
将发射机白色信号线与管道连接，绿色信号线与大地连接，由PCM大功率发射机，向管道发送近似直流的4Hz电流和128Hz/640Hz定位电流，便携式接收机能准确地探测到经管道传送的这种特殊信号，跟踪和采集该信号，输入微机，便能测绘出管道上各处的电流强度。分析电流变化，实现对管道防腐层绝缘性的评估。地下管线探测仪
电流强度随着管道距离的增加而衰减，在管径、管材、土壤环境不变的情况下，管道防腐层对地绝缘越好，施加在管道上的电流损失越少，衰减亦越小。如果管道防腐层损坏，如老化、脱落，绝缘性就差，管道上电流损失就越严重，衰减越大。分析电流的损失，实现对防腐层破损状况的评估。
地下管线探测仪的技术特点
１.具有150W大功率发射机，采用4Hz近似直流的信号电流128Hz/640Hz定位电流。
２.具有管线仪全部功能，可以对长输管线定位、定深，测电流强度（CM）和确定电流方向（CD）。一次连接，测试距离可达30km。
３.配上A字架，可以将防腐层破损位置定位在几厘米之内
４.电流测绘系统对埋地长输管道（石油、燃气）任意长度管段的防腐层破损状况进行评估
５.采用多频管中电流法，应用外防腐层检测专用软件，可确定防腐层绝缘电阻大小
６.适用于不同管径，不同钢质材料，不同防腐绝缘材料，不同环境的埋地管道
７.快速评估，只需按一下键，采集数据，其余工作全部由软件和微机完成
８.接收机可以储存100个电流读数，可直接利用软件将收集到的数据下载到电脑上打印成图形
９.非接触式探测和评估，无需开挖地下管线
１０.操作简便，一个人操作即可
１１.发射机有过压、过载、过热�；すδ�
１２.可与全球定位系统兼容，RS232微机接口，可使用充电直流电源，还可使用220V交流电
1、采用 新集成电路和信号处理技术以达到优异的测试性能
2、测量信号的发送有:
（1）注入法：在有注入点的管线上直接注入信号，该方法测量精度高、抗干扰能力强；（3）钳夹法：可用于可接触管线的信号加载，如监测井下管线、架空转直埋。并可配合接收机的听诊功能实现复杂管线的准确识别。
3、多种深度测量方法满足不同环境要求：双线圈直读法测量、70%法间接测量
4、不同的定位模式供用户选择：峰值模式、谷值模式
5、管线电流显示功能
6、接收测量状态自动调节功能
7、接收机在手动测量状态下具有蜂鸣提示音
8、信号10W大功率输出，保证了更远的探测距离和探测深度
9、自动检测显示电池的电压，欠压报警并自动关机
10、实时监测信号发射强度大小
11、诊器和钳夹功能：用于复杂管槽中管线的准确
地下管线探测仪主要指标
1、发射机技术参数大输出功率 10W
2、接收机技术参数
接收灵敏度 I≤100μA@1M
地下管线探测仪的实际应用：
实测中根据对应的电流变化曲线，对防腐层状况进行评估及其对应的典型电流变化曲线。
