地埋电缆故障探测仪原理及怎么查短路实用方法
| 作者：陕西意联电气 | 标签： 地下管线探测仪
地埋电缆故障探测仪原理及怎么查短路实用方法：地埋电缆故障的查找一般要经过诊断、测距（预定位）、定点（精准定位）3个步骤。电缆运用到生产及生活的各个区域，大多数电缆都埋在地下，电缆在长时间及超负荷运行中，会发生各种故障，因此电缆故障点的查找是长期困扰的难题。如何正确快速查找到地埋电缆的故障点，使用哪种检测设备能解决电缆故障的疑难问题。下面做一个详细的了解…

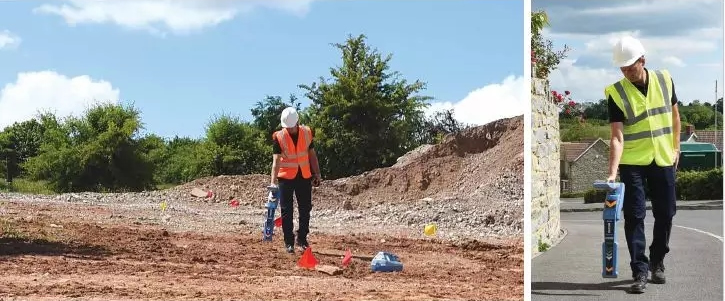

地埋电缆故障探测仪工作原理：由发射机产生电磁信号，通过不同的发射连接方式将信号传送到地下被测电缆上，地下电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传播，在电流的传播过程中，通过该地下电缆向地面辐射出电磁波，这样当管线定位仪接收机在地面探测时，就会在电缆上方的地面上接收到电磁波信号，通过接收到的信号强弱变化来判别地下电缆的位置、走向和故障。

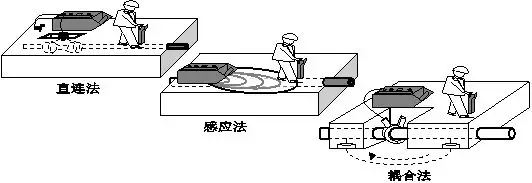

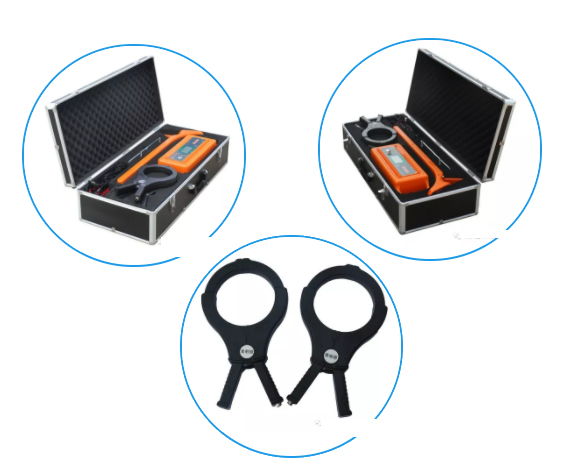

�、�发射机的三种信号传输方法：直连法、感应法、耦合法。

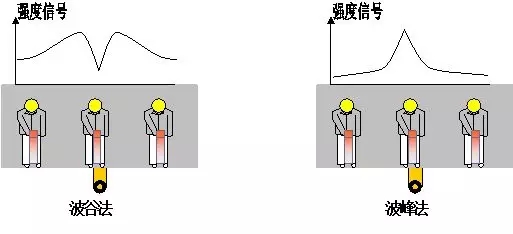

�、�接收机的两种工作模式：波谷法（零值模式）、波峰法（峰值模式）、跨步电压法。
跨步电压法：通过“A”字架可以探测出直埋电缆的对地故障及外皮破损故障。将“A”字架连接到接收机，接收机通过接收“A”字架探测到发射机发出的由故障点溢出的泄漏信号，可以很方便的定位直埋电缆对地及外皮破损故障。
地埋电缆故障的查找一般要经过诊断、测距（预定位）、定点（精准定位）3个步骤。
地埋电缆故障发生后，一般先通过测绝缘电阻等方法，初步判断出故障的性质；然后根据地埋电缆故障类型，采用合适的测距方法，初步测出故障的距离位置；zui后沿着地埋电缆走向在此位置前后仔细探测定点，直到找出精准的故障点位置，从而实现地埋电缆故障维修。
1、分析判断法
针对出现的地埋线故障，一般先要了解故障产生相关情况，然后进行综合分析，找出故障发生原因，然后有针对性地查找排除。例如，找知情的当事人如施工人员，电线用户，以及其它相关人员，详细了解情况，往往可能以较小的代价在短时间内排除故障。分析判断的优点是简便易行，不需要复杂的仪器，对有些故障能够及时排除。其缺点为：大部分故障往往难以找出故障产生的确切原因，因此，用此种方法难以快速排除。对于埋线长度上百米的地埋线，在无仪器情况下，靠人为分析判断查找故障，有时开挖十几处，费时十几天也难以找出故障点，并且有时还会对同一沟内其它电线造成损伤，发生新故障。这种方法一般不单独使用，而是与其它仪器检测方法配合使用。
2、用简易接地故障检测仪测试故障
目前市售的许多品牌接地故障测试仪，其工作原理和测试方法大同小异。其工作原理为：给接地电线施加一固定电压信号，在接地点周围地面就形成电场，离故障点越近，相同距离间电位差越大，反之亦然。根据这一原理，就能找到接地故障点。这类测试仪器市场售价几百元－几千元，对接地电阻很小的地埋线故障能够达到测试目的。据了解。由于成本低廉、许多农电部门购买了此类仪器。但用这种仪器检测地埋线故障，其局限性也非常大。因为地埋线故障中，故障点处接地电阻非常高，通常阻值较低的为几十千欧，阻值高的达几兆甚至几百兆欧。因此，用该类仪器排除故障效率较低，误判率较高，难以达到快速、准确地排除故障目的。
