电缆识别仪，做为电力电缆检测仪器的一种重要仪器，现在的用途已经越来越广。在电缆沟中有多根电缆的情况下，要识别其中某一根特定的停电电缆，对这根电缆进行标定、移动，或者截断施工，电缆沟其它电缆带电运行，就要用到电缆识别仪，进行电缆确定识别。
本文介绍的这款电缆识别仪，是参照进口电缆识别仪研制的电缆识别仪，经过多年的使用改进，除了外观不如进口仪器，仪器性能已经非常稳定，不比进口仪器逊色，但是价格远远低于进口仪器，在市场上的保有量也较高。

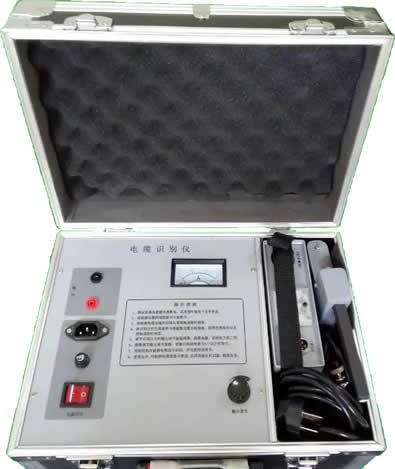

面是电缆识别仪的整机图：
工作原理简介：为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。
该仪器按下述原理工作：发射机将周期性的单极性电压脉冲，输入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统设计成返回电流不从同一电缆中返回，从大地返回，输入电缆中的脉冲电流的方向，可做为明显的识别标准，流出去的电流仅从这一根电缆中通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆,而返回电流可通过几根电缆,这意味着流出去的电流，比流过其它电缆，以及通过大地返回电流，要大的多。
接收机的任务，是探测流过电缆电流方向，以及电流的大小。为达到这一目的，电流传感器被用作接收传感器，传感器钳住被测电缆，电流流过电缆产生的磁场，在传感器的线圈中感应出电压，该电压极性，由电流方向和传感器线圈的方向决定。为了得到明显有电流方向的电压极性，对一束电缆中所有电缆进行测试时，传感器都采取相同的方向。传感器线圈中感应的电压，在表头中显示出来，如果传感器按上述方式连接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向一边偏，这根就是要找的电缆。所有其它电缆，只流过返回电流，指针向另一边偏、或无脉动电流，指针不偏转。接收机上的放大调节器可调整信号强度。
仪器外型及功能介绍

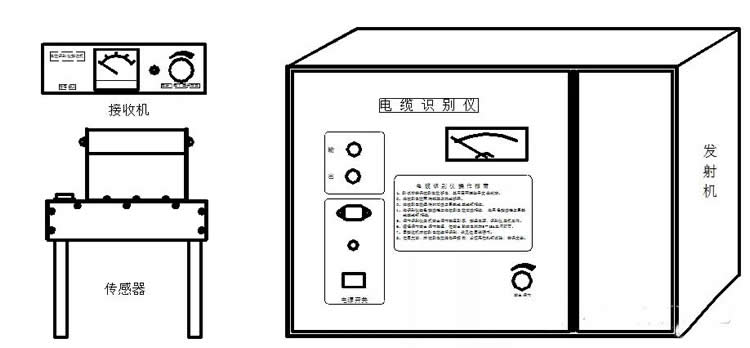

识别仪主机及接收机外型如图1所示
接收机各部分功能如下：
1. 电源开关：接收机电源接通与关断。
2. 幅度调节：顺时针旋转，接收机电表指示值增大，逆时针旋转，指示值变小。
3. 表 头：指示输入信号幅度大小与极性。
4. 电源指示灯：电源开关接通时，指示灯亮。
工作方法

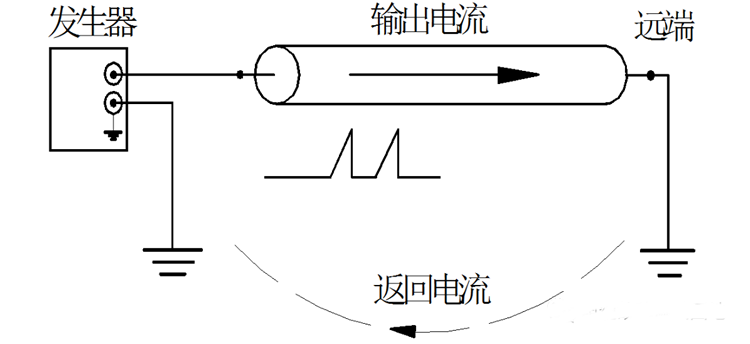

电缆识别仪发射机（主机），由220V交流电源供电，它对已断电的、要识别的电缆，加上固定周期的、单极性的直流脉冲信号。发射机输出线连在电缆芯线，以及接地点或地钉上，该电缆线铠装与大地断开，芯线在远端与接地点或地钉相连，该回路可传导脉冲电流，它可由识别仪接收机上的表头读出，电流大小由环路电阻决定，环路电阻应尽可能小。识别仪接线图如图2所示
注意：现场使用时，若接地电阻过小，发射机在输出调节旋钮反时钟旋到零位时，输出电流也会很大，发射机内保护电路动作（表现为表头有很小的快速摆动），这时可以将随机配的1欧姆20W大功率电阻串接在发射机回路中。
图2 识别仪接线图
准备测试
1. 主机准备
连接：
（1） 在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。
（2） 发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线，或几根芯线連到一起。将黑色夹子与地钉相連。
（3） 将电缆远端的芯线与地钉相連。
（4） 将电缆两端的铠装与地线断开。
（5） 将电源线插入电源插座。
开机：
（1） 逆时针方向调节输出旋钮到零。
（2） 打开主机电源开关，对主机供电。
（3） 缓慢调节输出旋钮，主机开始间断向电缆发出脉动直流信号，使输出脉动电流信号为3－10A之间即可。
2. 接收机准备
（1） 接通接收机电源，红色发光二极管亮。
（2） 缓慢调节灵敏度旋钮，使电表开始指示。
（3） 注意传感器插入电缆的方向，及接收机表头摆动幅度的大小。
五、测试
1.设置测试回路
为保证仪器的正常使用，应注意设置测试回路。
将红色输出插孔与要识别的电缆的芯线相连，将黑色输出插孔与地相连，将电缆芯线在远端与地相连。如图3所示
2.仪器校准
校准接收机时，要在始端处，用传感器卡住电缆（接近发射机），然后从0开始调整接收机的输出幅度，直到表头显示读数为4－6格，如果接收机过载，仪表指示过大，此时应减小输出幅度。然后在需要检测处，用相同的接收灵敏度进行检测，用传感器将每一根电缆都卡一遍，当卡住需要识别的电缆时，接收机表头显示读数为4-6格，且向同一方向偏摆。
所有其它电缆要么没有读数，要么读数极小且电流方向相反，即向另一方向偏摆。
3.测试实例
实例1

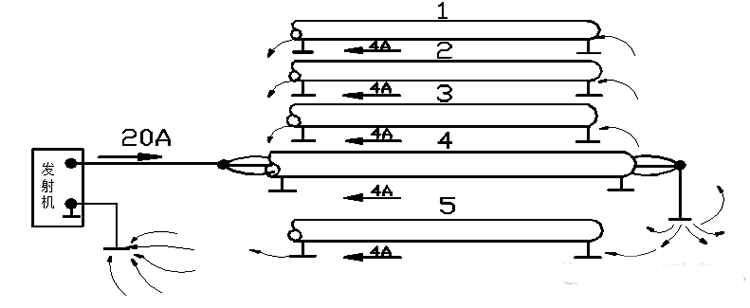

由于电缆屏蔽层通常与地相连，如果电缆束中，其它电缆也接到公共地上，发生器上黑色输出插孔可連到公共地上，返回电流在几根电缆屏蔽层进行分配，将返回电流分成许多支流，意味着被识别电缆的差值电流较大，有用信号较清楚，“差值”的意思是输出电流和其分得的返回电流在同一通道内。如图4所示，图4中有5根电缆，4号电缆是我们需要识别的，要识别的电缆中“输出电流”为20A。假设返回电流在所有电缆的屏蔽层中平均分配，在要测的电缆中应有4A的返回电流，要识别的电缆中的差值为：20A（输出）－4A（返回）＝16A（差值）

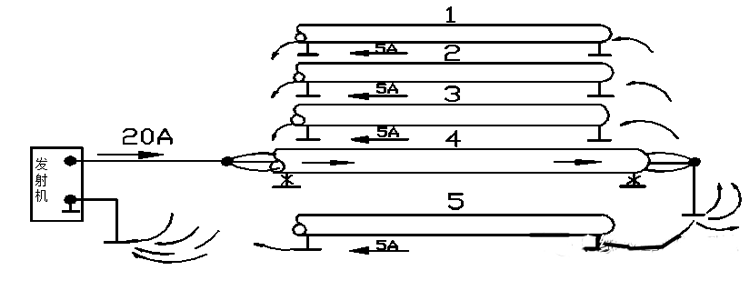

图5 差值场
