▍ 简要说明 ↴
电缆识别仪说明：在高压电缆施工安装现场，经常存在多条电缆并排埋放的状况，这时准确分辨每条电缆就成了维护人员zui为头疼的问题。针对这一现状，本公司综合自身技术实力，参考国内外先进理论，采用现代电子技术及工装工艺技术研制出这一款YLDL-3035电缆识别仪。
▍ 功能特点 ↴
☑ 电缆识别准确无误。
☑ 大识别钳口可适用于各类型电缆。
☑ 操作简单，指示清楚直观，使用方便。
☑ 整机工作可靠，不怕短路。
☑ 电源输出频率及接收机灵敏度可调，适合各种现场。
▍ 技术参数 ↴
▍ 仪器组成 ↴

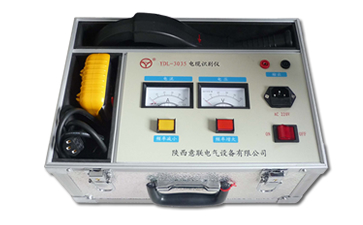

电缆识别仪由识别仪主机、接收钳、手持接收机等组成。

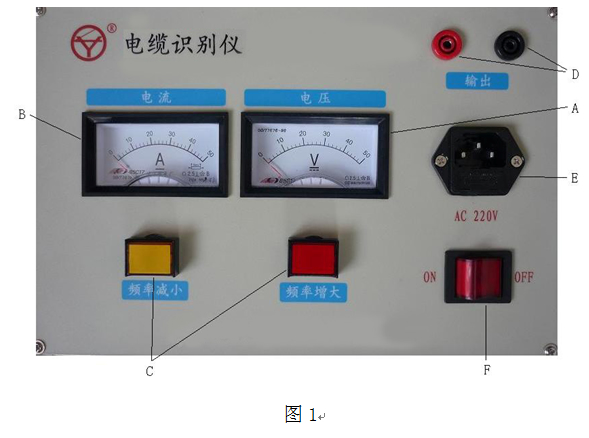

识别仪主机面板布局(图1)：
A. 电压指示：显示电源输出电压值。
B. 电流指示：显示输出电流瞬时平均值。
C．“频率增大、频率减小”按钮：用来调节输出电源断续频率，接收机显示信号闪动频率应和电源输出频率一致。
D．输出插孔：使用时将发射机的插棒插入，并注意插紧。
E. 电源插座：识别仪主机电源输入插座，带保险丝座。
F. 电源开关：用于启动或关闭主机。

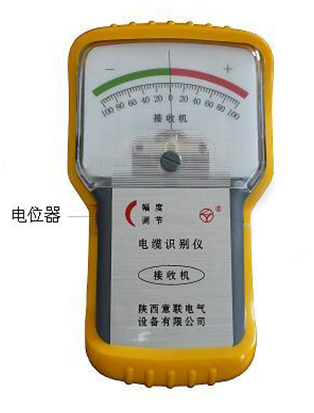

手持接收机（图2）：
1】 手持接收机左侧有一电位器，可调节接收灵敏度，向下调变小，向上调变大。
2】 手持接收机下侧有一输出线，使用时连接接收钳。
注意：打开手持接收机前首先将电位器调节到zui小，调节灵敏度以表针左右摆动20-80% 左右为宜。不要太灵敏，以免“打表”！停止使用时请关闭接收机电源。
▍ 使用方法及步骤 ↴
电缆识别使用方法及步骤：
1】 将待识别电缆两端断开，电缆两端铠装接地打开。
2】 主机红色输出线连接在电缆芯线上，黑色输出线连接接地点或地钉上，芯线在远端与接地点或地钉相连，该回路可传导脉冲电流。
3】 打开主机电源开关。
4】 将识别仪接收机红黑插头分别与接收钳红黑插孔相连。
5】 将接收钳卡在待测电缆上，先将接收机电位器向下调至zui小，注意接收钳上的“→”代表电流方向，若接收钳上的“→”与电缆中电流流向一致，则接收机表针摆动正方向（+方向）；若接收钳上的“→”与电缆中电流流向相反，则接收机表针摆动负方向（-方向）。
6】 将接收机灵敏度调至合适位置（左右摆动20-80% 左右）。手持接收机既可看到摆动信号。发射机与接收机开始正常工作后，接收钳线圈中感应的电压在手持接收机显示出来，指针摆动方向即是电流方向，在接收钳保持正方向时，只有电流流出的这根电缆指针向右偏并且摆幅较大，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向左偏并且摆幅较小。

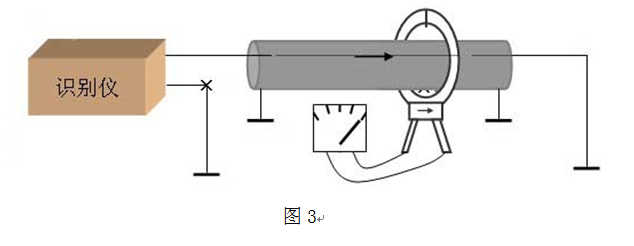

7】 识别仪现场接线图如图3所示
▍ 注意事项 ↴
电缆识别仪使用注意事项：主机使用时，若打开开关后开关指示灯不亮，请检查电源线及插座内的保险管，保险管为1.5A/250V。
