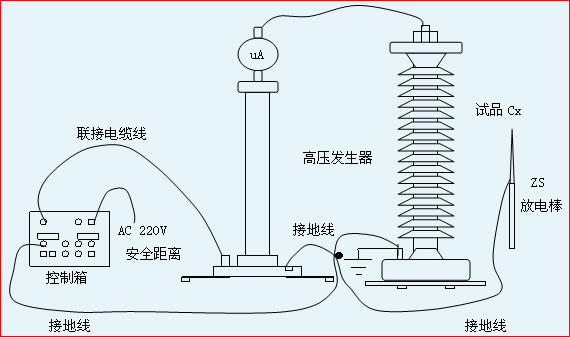

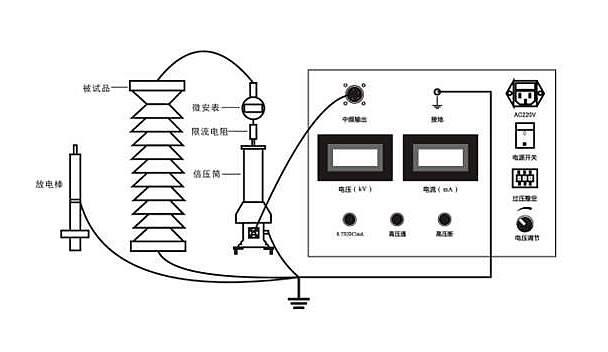

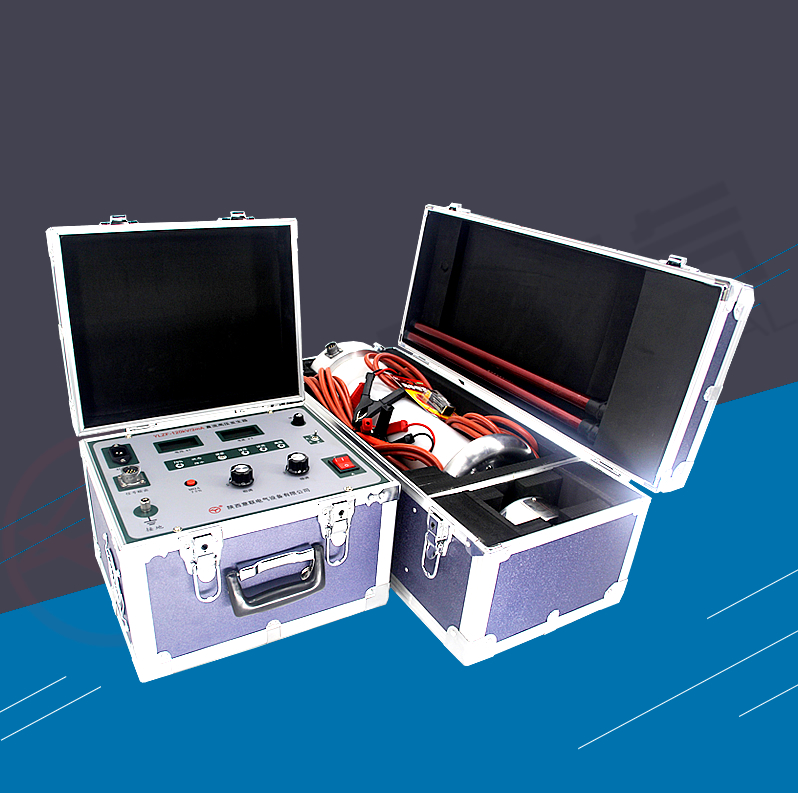

直流高压发生器接线图和接线方法:下面是对直流高压发生器接线图整机联线及操作方法的介绍，以及仪器在现场是如何接线的等。注意事项：在做电缆试验的时候，需要安装限流电阻使用，为确保安全，提醒工作人员注意控制箱与倍压筒的良好接地和停机后试品、倍压筒放电问题。
直流高压发生器使用方法：整机联线及操作方法：
（1） 将各电缆联线联好，控制箱接地端联接到高压发生器底部铝制底座接地螺钉，再由此处接入大地。为了保证你和设备的安全，请务必反复检查地线。地线防短线�；すδ茉诘叵呙挥薪雍玫那榭鱿虏荒苁涑龈哐�，在使用中如果地线断开高压同时关闭，请复位，接好地线重新加电压。
（2） 合上电源开关，将电压粗调钮逆时针到头，再将高压开关合上，绿色指示灯亮。即完成了加压前的准备工作，电压粗调旋钮顺时针旋到3/4圈，由于电路自检需要，因此没有高压输出。
（3） 关高压时，可逆时针调节电压到零，也可将高压开关直接关断高压，严禁使用电源开关关断高压。
（4） 本仪器有面板操作声音提示，�；ざ骷白刺渖崾炯氨；ざ髦甘镜葡允尽�
（5） MOA75%的使用：MOA预试到V1mA后，按下MOA75%钮，有声音提示，相应黄色指示灯亮，则电压自动降为75%V1mA，再次进行回零操作时，此状态自动解除。
（6） 静态过压值设定：在高压绿灯熄灭的前提下，按下MOA75%钮3秒钟以上，直到无声音提示后高压电压表显示数值为所要设定的zui高过压值，此时调节内藏式过压设定钮，调整到所需要的额定电压值，一旦进入加压状态，高压绿灯亮后，电路自动切换至实际高压电压值的显示。
（7） 电压粗调钮回零，高压开关拨上，而高压灯不亮，一般情况下检查快装多芯电缆线1、2号线是否短线。
直流高压发生器使用注意事项
1、 为确保人身安全及设备安全，仪器良好接地及�；蟮姆诺缥猓诖朔锤刺嵝延没ё⒁�。
2、 控制箱，高压发生器接大地一定要牢固可靠，并且于高压发生器底部接地螺钉接入大地，严禁地线串联使用。
3、 电容视频请放电完毕挂好地线后，人员方可接近。使用放电杆时，请务必将放电杆接地线接可靠。接地先应一并汇入高压发生器底部接地点。当电压小于60KV是，方可用放电杆逐渐接近放电操作。
4、 该仪器使用电源为单相交流220V±10%50HZ。使用电压超过要求将造成设备损坏。
5、 按规定选用保险管，切勿用金属线代替，仪器机芯带电切勿自行开启，关机时请先关闭高压开关，后关闭电源开关。
6、 设备长期闲置，为防止电解电容干枯，操作箱需每半年通电时间不少于四小时。仪器运输时应避免水浸、严重振动及坠落。
7、 拔插快装引线时，请将高压发生器平躺地上，对准定位销，压入插头，顺时针旋进。严禁强力扭、拉连线。
8、 为确保测量数值的准确性，配备本公司一台以上设备单位，请将控制箱与高压发生器依照仪器序号配套使用。严禁无序搭配使用。
9、 高压均压罩凹型接口只有强磁性，高端电流表与其相连时，要缓慢靠近，避免碰撞。
10、 容性试品试验，由于存在RC充电振荡及极化吸收电流现象，加电压1分钟后进入稳态。
