▍ 简要说明 ↴
YLZF系列直流高压发生器是陕西意联电气 新研制出的新一代智能型直流高压发生器，其采用PWM高频脉宽调制技术闭环调整，电压稳定性高，脉动因数小，同时具有快速可靠的�；さ缏�；采用绿色背光源的宽温液晶显示屏，可适用于强光及黑暗中清晰显示数据；高压单元以硅胶全固体封装，设备性能稳定可靠。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。YLZF系列直流高压发生器广泛应用于电力系统预防性试验工作中，其优异的性能获得了广大用户的一致好评。
YLZF系列直流高压发生器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。我公司视质量和信誉为生命，不断提高科技水平，研制出优质产品，以满足用户的需要。
▍ 功能特点 ↴
1、 采用PWM高频脉宽调制技术闭环调整，电压稳定性高，纹波系数小，�；さ缏房焖倏煽�，可耐受大电容试品对地直接放电。
2、 可全量程线性平滑调整电压，具有较高的电压电流测量精度。
3、 具有过压静设定功能和完善的过压、过流、短路放电�；すδ�；具有断线和非零电位启动�；すδ埽Ｖげ僮髡呒笆云钒踩�。
4、 具有75%电压切换按钮，测试氧化锌避雷器泄露电流简单方便。
5、 供电电源AC220V，50Hz，在工作现场可全天候使用。
6、 高压倍压器采用硅胶全固体封装，宽大底座光质外筒，放置稳定；防震控制箱整体设计，具有简洁、明确的面板设计和操作声音提示；整机体积小，重量轻，方便野外使用。
▍ 型号规格 ↴
|
型号 |
输出电压 （KV） |
输出电流 （mA) |
控制箱体积 （mm） |
高压箱体积(mm) |
|
YLZF 60/2-5 |
60 |
2-5 |
310 x 250 x 230 |
470 x 260 x 220 |
|
YLZF 80/2-5 |
80 |
2-5 |
310 x 250 x 230 |
490 x 260 x 220 |
|
YLZF 100/2-5 |
100 |
2-5 |
310 x 250 x 230 |
550 x 260 x 220 |
|
YLZF 120/2--5 |
120 |
2-5 |
310 x 250 x 230 |
600 x 260 x 220 |
|
YLZF 200/2-5 |
200 |
2-5 |
310 x 250 x 230 |
1000 x 280 x 270 |
|
YLZF 300/2-5 |
300 |
2-5 |
310 x 250 x 230 |
1300 x 280 x 270 |
▍ 技术参数 ↴
✔ 高压极性：负电压极性，零电压启动，线性连续可调。

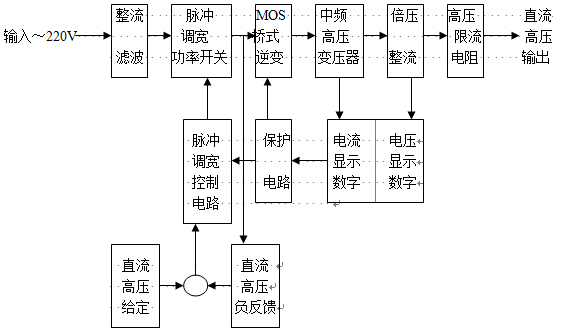

✔ 工作电源：AC220V±10%，50HZ。▍ 工作原理框图 ↴
▍ 操作规程及使用方法 ↴

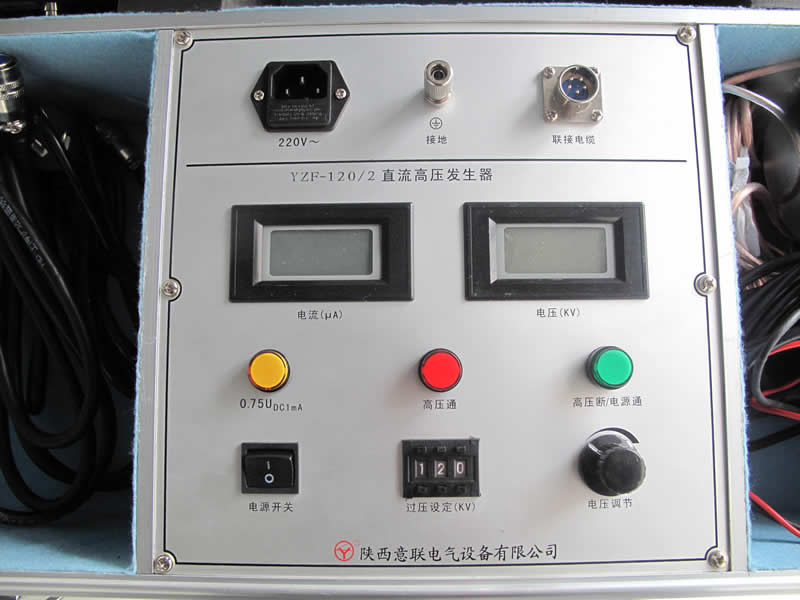

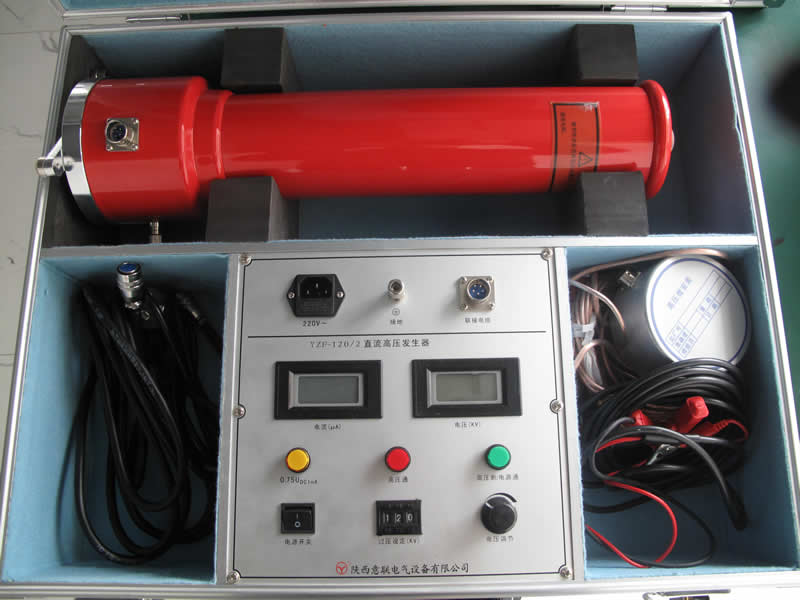

● 控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控制箱的面板上元器件名称使用。

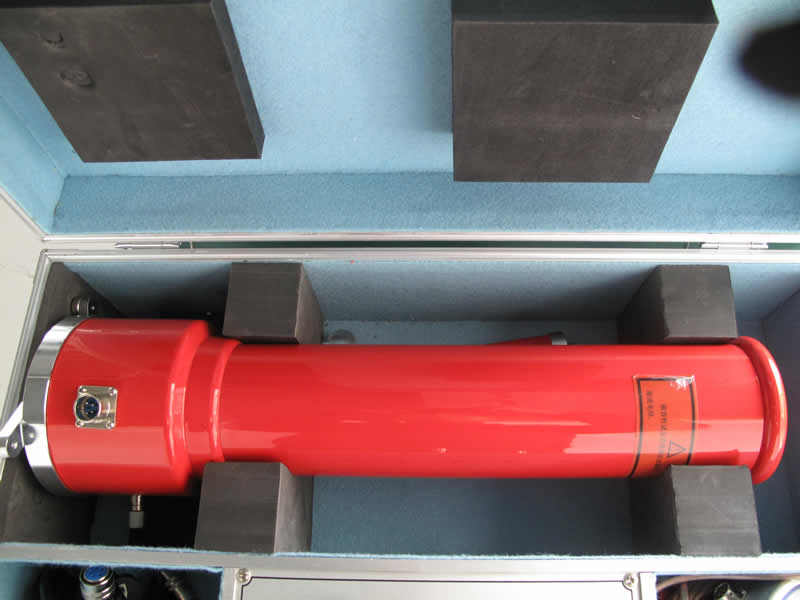

● 倍压筒底盘侧面有（四）五芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。

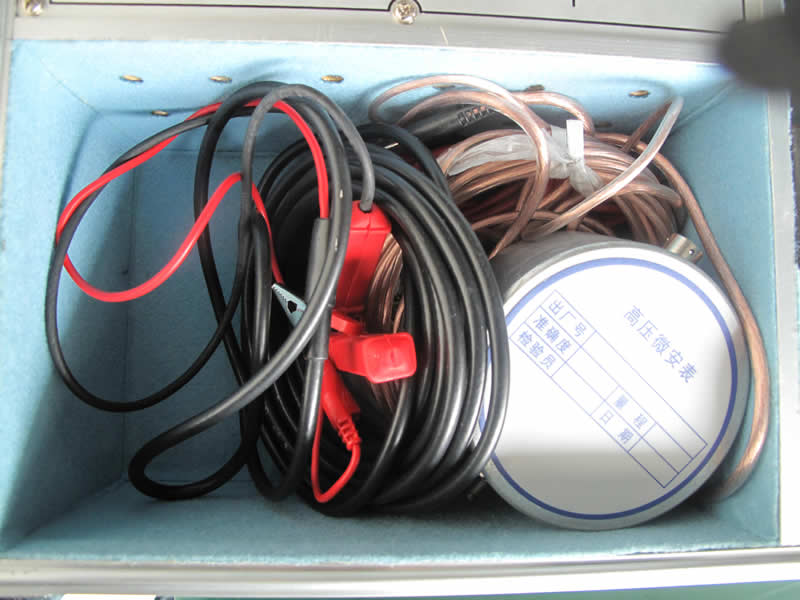

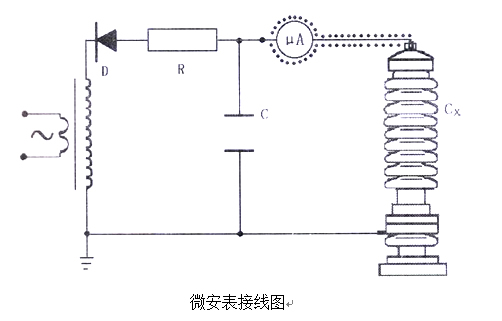

● 附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源�；坏绯厥鼻虢蟾切拢缓煤笄虢蟾切�。
1、使用前准备
⑴ 直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路，设备无破裂等损坏。
⑵ 将机箱、倍压筒放置到合适的安全的位置，分别联接好电源线、电缆线和接地线。�；そ拥叵哂牍ぷ鹘拥叵咭约胺诺绨舻慕拥叵呔Φザ澜拥绞云返牡叵呱�(即一点接地)并确保接地良好。严禁各接地线相互串联使用，以免击穿时地电位抬高形成反击，损坏仪器。
⑶ 检查电源开关是否在关断的位置上，并检查调压电位器应在零位上,过电压保护整定拨盘开关设置在适当的位置上，一般为1.10～1.20倍测试电压值。
2、空载升压验证过电压保护整定值
⑴ 请认准电源是单相交流220V，50Hz.接通电源开关,此时绿灯亮,表示电源接通。
⑵ 按红色按钮，则红灯亮，表示高压接通。
⑶ 顺时针方向平缓调节调压电位器，输出端即从零开始升压。电压表显示为负载试品上的电压（KV）值，电流表则显示试品上流过的电流与所有泄漏电流之和，电流以微安（uA）为单位。升到所需的电压后，按规定时间记录电流表读数，并检查控制箱及输出电缆有无异常现象及声响。
⑷ 降压，将调压电位器回零后，随后按绿色按钮，切断高压并关闭电源开关。
3、对试品进行泄漏及直流耐压试验

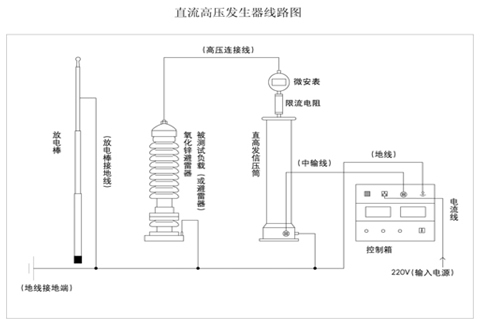

⑴ 在做负载试验前，将高压屏蔽微安表安装到倍压筒上的高压输出端上，并将配套的专用高压线分别接到微安表上和被试品上。
⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确，接地线联接是否可靠，检查高压安全距离是否符合要求，方可开始进行试品的高压试验。
⑶ 检查确认仪器等无异常情况后，接通单相交流220V电源开关，此时绿灯亮，表示电源接通�？煽冀惺云返闹绷餍孤┖椭绷髂脱故匝�。
⑷ 按红色按钮，则红灯亮，表示高压接通，待升高压。
⑸ 顺时针方向平缓调节调压电位器,输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时则需要缓慢升压，否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的zui大充电电流。当升到所需的电压或电流后，按规定时间记录电流表及电压表的读数。
⑹ 试验完毕后，降压，将调压电位器回零后，随后按绿色按钮，切断高压并关闭电源开关。
⑺ 试验完毕后，应用放电棒对试品进行多次放电，放电后方可靠近试品和拆线工作 (放电请详细见放电棒使用说明书)。对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓调节调压电位器升压到所需的电压(电流)值，然后从数显表上读出电压(电流)数值。如需对氧化锌避雷器进行75%VDC-1mA的测量时，应先升到电流到1000uA时电压值停止(这时可记录电压、电流值)，然后按下黄色按钮,电压即降到原来的75%,并保持此状态。此时可读取微安表数值及电压值。测量完毕后,调压电位器逆时针回到零位,按下绿色按钮,需再次升压时按红色按钮即可。对大电容试品时，升压应更要缓慢，并需要监视电流表充电电流不超过发生器的zui大充电电流，一定要放慢升压速度,避免充电电流过大。试验完毕后，将电压调节电位器逆时针回到零位上，随后按绿色按钮，切断高压。此时注意电压表上的电压降到20kV左右,方可用放电棒进行多次放电，确保安全。
4、在使用过程中发现红灯灭，绿灯亮，直流高压下降，即为有关�；ざ�。此时应按下列步骤操作:
⑴ 将调压电位器退回零位。
⑵ 关闭电源开关,面板指示灯均不亮。
⑶ 一分钟后,待机内低压电容器充分放电后，才允许再次打开电源开关。重新进行空载试验，并查明情况后，可再次升压试验
5、注意：做电缆试验时，要安装限流电阻使用。（做其它试验时，不能使用限流电阻），仅限于120KV以上。
▍ 注意事项 ↴
1、为确保人身安全，在此反复提醒用户注意控制箱及倍压筒的良好接地以及�；蟮氖云芳氨堆雇卜诺缥侍狻�
2、防止异物进入控制箱，如控制箱有风扇时，应经常检查风扇是否正常运转。
3、当倍压筒绝缘筒脏污时请用干布擦净，不可用酒精，汽油等有机类溶剂擦洗�？捎孟吹蛹燎逑淳低脖砻�，等风干后方可使用，运输或不使用时请放入箱内。
4、换保险管时，请按保险管座旁标定的安培数更换保险管。
5、若高压屏蔽微安表上显示"LOW BAT"时，请更换9V电池，以避免测量误差。
6、未经允许，请勿开启控制箱及倍压筒，否则会影响产品的保修，自行拆卸厂方概不负责。
7、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
▍ 故障检定及处理 ↴
|
|
现 象 |
原 因 |
处 理 |
|
1 |
电源开关接通后绿灯不亮 |
1． 电源线开路 2． 电源保险丝熔断 |
更换电源线 更换保险丝 |
|
2 |
按红色按钮红灯不亮 |
调压电位器未回零 |
电位器回零 |
|
3 |
按红色按钮红灯亮，一升压红灯灭，绿灯亮 |
高压输出端搭地试品短路 |
检查输出电缆 检查被试品 |
|
4 |
升压过程中红灯灭，绿灯亮 |
试品放电或击穿过压或过流�；ざ� |
检查被试品重新设置整定值 |
若按以上方法还不能排除故障，请与我司联系。

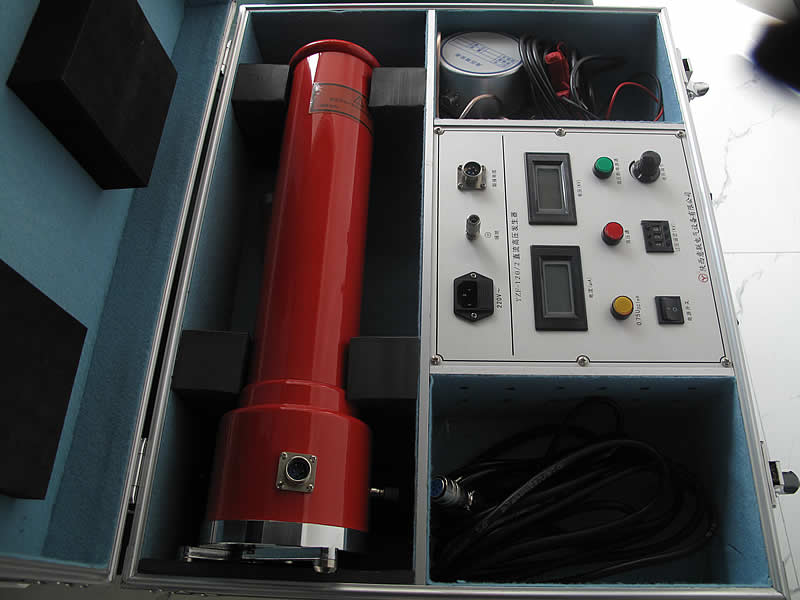

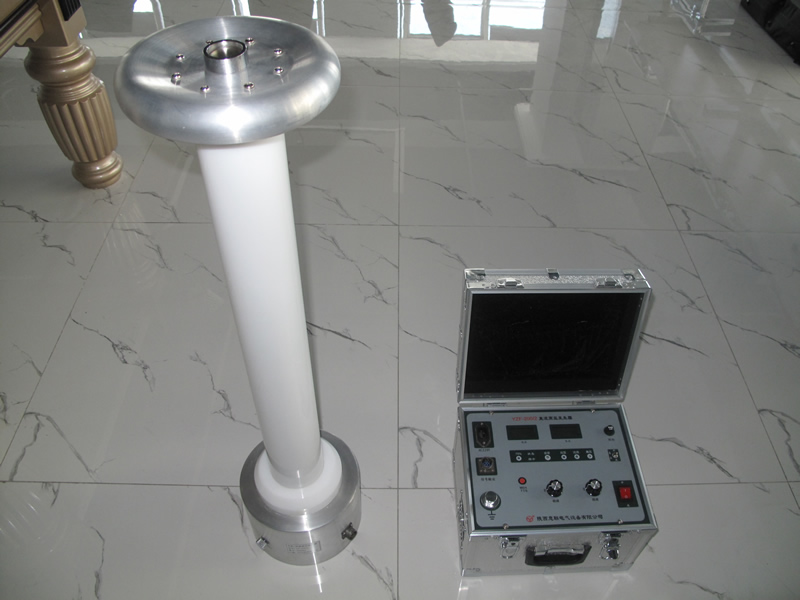

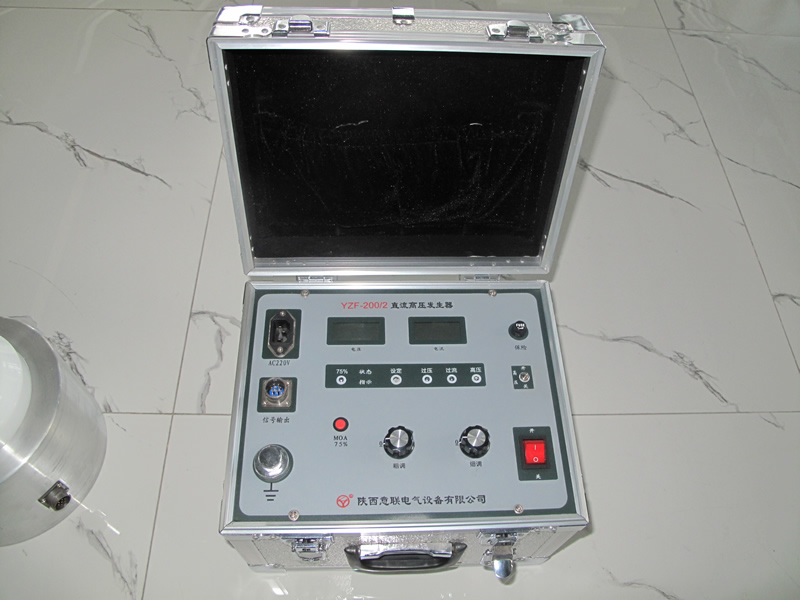

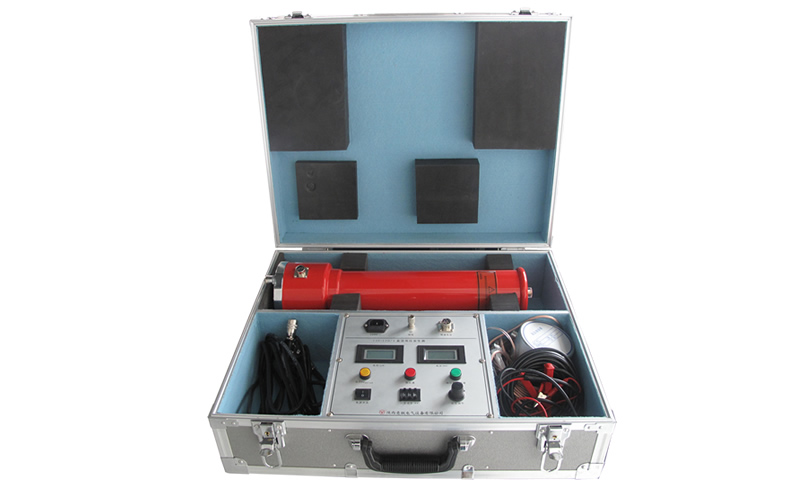

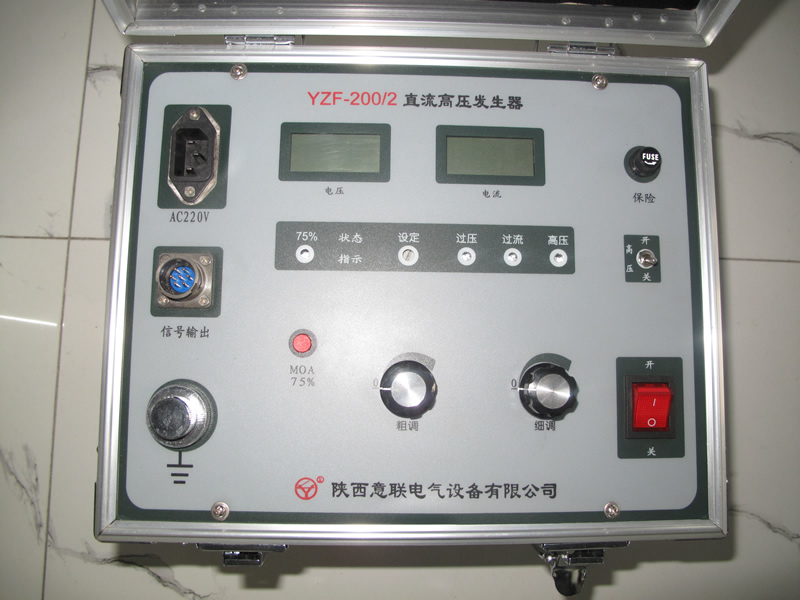

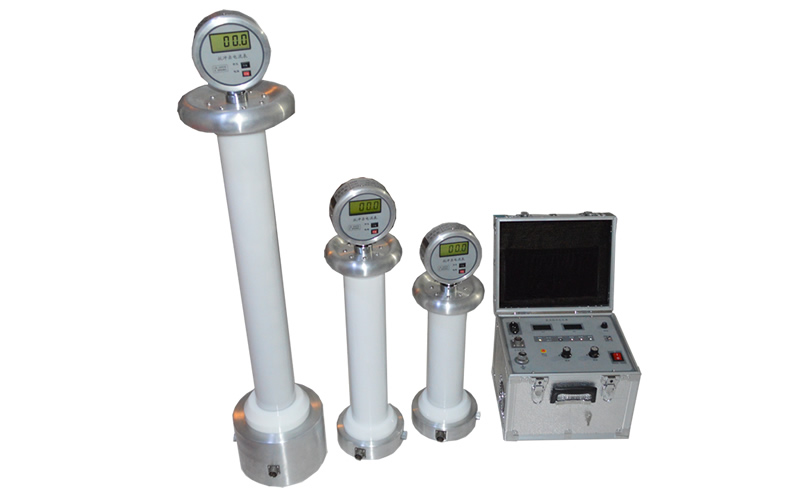

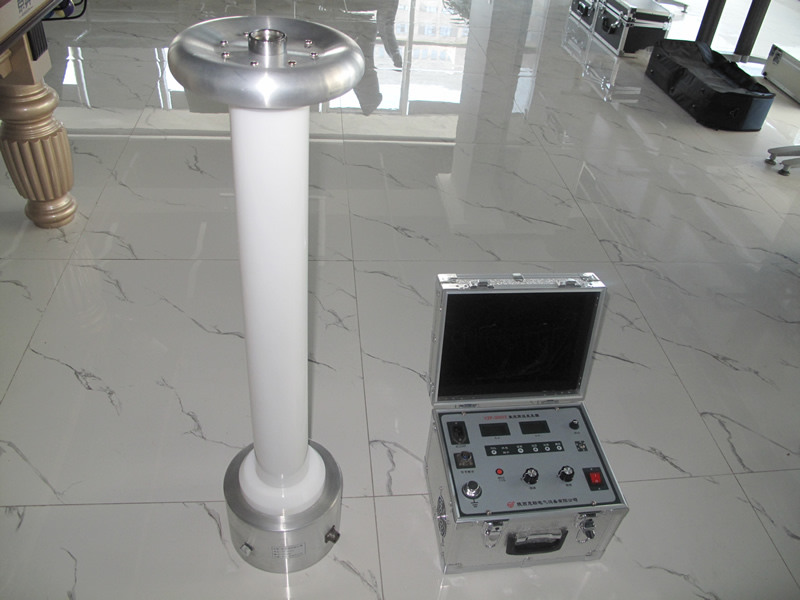

▍ 产品实拍 ↴
