地下管线探测仪型号参数
| 作者：陕西意联电气 | 标签： 地下管线探测仪
陕西意联电气地下管线探测仪（地下管道探测仪）以其优越的性能，灵活方便的检测方法，广泛应用于电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域，成为施工、验收、管网普查的必备工具, 地下管线探测仪具有广泛的频率范围，通过配置大功率的发射机及操作简单的数字接收机，采用多频探测技术十分便于现场操作，通过选择佳频率，准确的进行地下管线定位。
帮助您快速找到埋藏于地下的电话线、光缆、CATV、电力线、煤气管道、燃气管道、给排水管道。GXY-3000地下管道探测仪自动化程度高，即使是非专业人员使用，也可以获得专业的探测效果。为我国的相关行业的管线管理水平的提高发挥了积极的作用。
主要功能：
》数字化窄带滤波，抗干扰能力强
》连续自动阻抗匹配，不需人工干预
》多天线、多通道，直接显示电缆埋深
》电流测量用于目标管线的识别，管线密集区域识别目标管线有效的方法
》大容量锂电池充电组保证更长工作时间，便于野外使用
》寻测50Hz运行电缆路径
》内置欧姆表可测环路电阻
发射机技术参数：
●输出频率：低频、中频、高频、射频；
●输出模式：直连、感应、耦合；
●输出功率：随匹配负荷1～10瓦自动调节，电阻为5－25000 欧姆；
●液晶显示：自动背光照明，显示输出能量、运行模式、自检状态、负荷电阻、电压等；
●电池型号及寿命：18650锂电池充电组，连续工作8～16小时；（视所选频率及功率档位）；
●过热过流：自动�；�
●电池状态：图形显示；
●充电器：AC100～240伏，50～60HZ
●体积：277x227x153mm
●重量：2.8kg;
接收机技术参数：
●主动频率：低频、中频、高频、射频；深度及带左/右方向指示；
●被动式频率：50～60Hz；不带深度及左/右方向显示；
●测试范围：0～10M
●深度范围：一键直读测深0～3M、45度测深、80%测深；
●测深精度：低频、中频±2.5%+5厘米 (0-2m)
*与现场环境、非同心线的形状、邻近管线的分布等情况有关
●声音指示：随信号强度变化的调频音调；
●信号强度指示：液晶显示，声音提示；
●信号强度表示: 条形图、数字量程0-999
●增益动态范围：100db
●罗盘方向指示：左右自动指示目标管线位置
●液晶显示：VGA高亮度LED, 支持强阳光下工作，背光照明,保证夜间正常工作；
●电池型号及工作时间：18650锂电池充电组，连续工作12～24个小时；
●电池状态：连续电量图形显示；
●体积：650x32x110mm
●重量：1.6kg

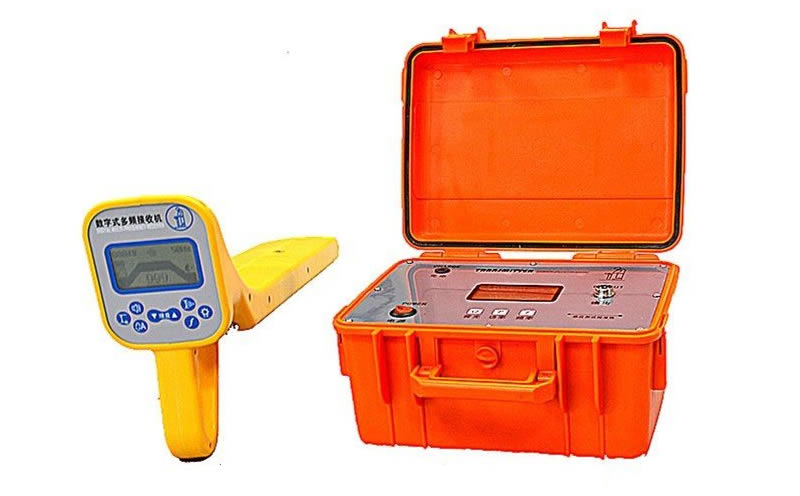

标准配置：发射机、接收机、充电电池、充电器、测试线、仪器包
选择配置：备用充电电池、发射耦合夹钳、"A"字架、听诊器、车载12伏单独充电装置
