▍ 简要说明 ↴

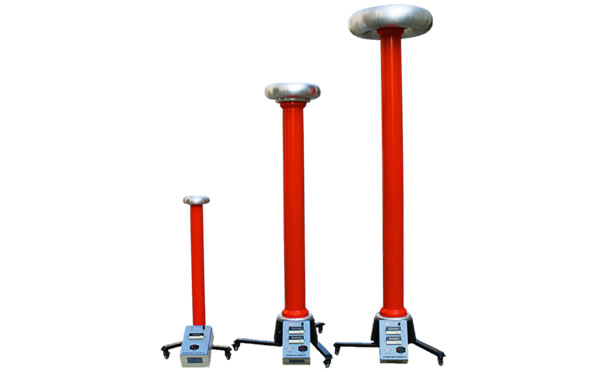

交直流高压分压器是电力系统及电气电子设备制造部门在测量工频交流高压和直流高压时使用的一种阻容等电位屏蔽分压式高压测量装置，其主要用于脉冲高压、雷电高压及工频高压的测量。
▍ 功能特点 ↴
► 精度高：采用精密高压薄膜电容和精密高压玻璃釉电阻，输入阻抗高，降低了测试电流，功耗小，提高了仪器的测量精度和稳定性；信号处理部分，采用高性能OP进行信号放大，运用 新双积分式AD采样技术，四位半液晶显示， 高分辨力达到0.001kV，是高压静电电压表的更新换代产品。
► 抗干扰性能好：采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽，有效地改善了均压球周围的电场分布，防止出现尖端放电，提高测量数据的抗干扰能力；低压显示仪表采用全金属封闭结构屏蔽，高压分压器和低压显示表采用高品质同轴电缆连接，减少高压对示值的影响，从而实现高稳定度，高线性度。
► 安全可靠：仪器由高压分压器和低压显示仪表构成，高压分压器采用美国杜邦填充材料，特种工艺灌封，结构更小，重量更轻，内部局部放电量降到 低，可靠性更高，不存在漏油问题。工作时高压分压器和低压仪表采用同轴电缆连接，高低压部分距离较远，工作安全可靠。
► 操作简单：采用拨码开关切换高低压、交直流，方便快捷。四位半液晶直接显示测量结果，简单直观，为现场的检测工作带来极大的便利。
► 携带方便：采用便携式结构，整机用铝合金包装箱作机壳，可方便地拆装。体积小、重量轻，便于携带，使用十分方便。
▍ 技术参数 ↴
● 连接同轴电缆：3m/4m
▍ 设计原理电路图 ↴

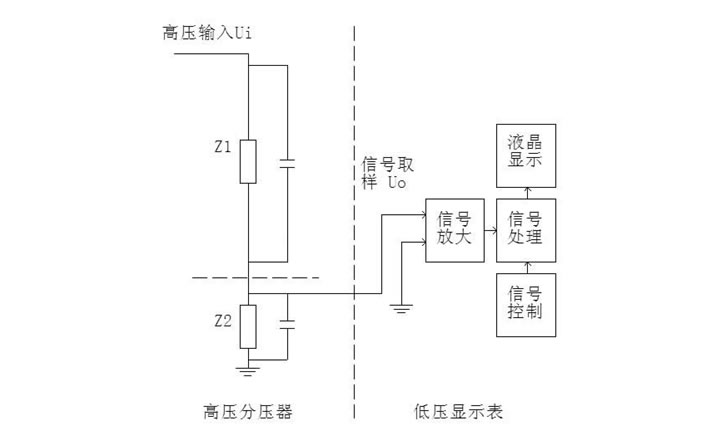

高压分压器设计原理电路图
高压分压器设计原理:交直流高压分压器采用阻容分压法测量高压交直流，如图1所示。左侧是高压部分，采用阻容分压电路，由阻抗Z1和Z2两部分组成。高压Ui从上端均压球处输入，从阻抗Z2处输出低压取样信号Uo；右侧是低压显示表，用于处理低压取样信号Uo。低压取样信号Uo经整流滤波放大处理后送入低压显示表显示。高压Ui和Uo关系式如公式（1）所示：
▍ 高压分压器故障判断 ↴
|
故障现象 |
故障排除 |
|
开机后无反应，液晶屏无显示 |
更换低压显示表内电池 |
|
测试结果偏差太大 |
检查同轴电缆是否连接良好 |
|
测量时有较明显的放电声音 |
检查接地是否良好 |
|
高压分压器可能受潮，用干抹布擦拭高压分压器壳体，然后用干燥吹风机至上而下吹五分钟 |
