绝缘/接地电阻检测设备


YLJR系列绝缘电阻测试仪


| 作者：陕西意联电气 | 标签： 电阻测试仪
YLJR系列绝缘电阻测试仪

▍  简要说明  　↴


　　绝缘电阻测试仪一般又称为兆欧表或摇表，是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

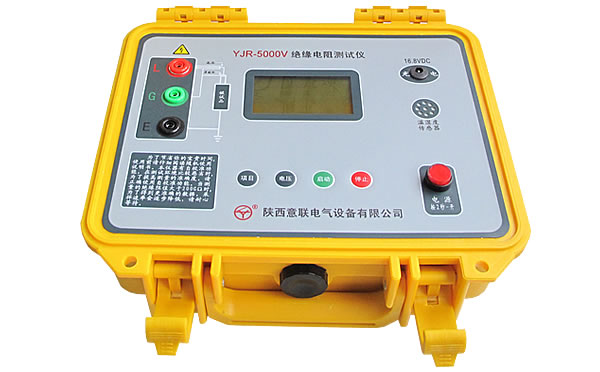

绝缘电阻测试仪


　　YLJR系列绝缘电阻测试仪是陕西意联电气根据用户需求 新研制的一款新型绝缘电阻测试仪，主要采用传统的流比计法测量绝缘电阻，并结合AD电路进行数字化计算，实现直接测量及计算功能。其广泛应用于变电站、发电厂的设备检修，对高压电器设备如：变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。


▍  功能特点  　↴


　✦　 全中文莱单，128x64中文图形黄绿色背光，阳光下清晰显示。
　✦ 　具有自校准功能，在待机界面长按停止键，按信息提示操作即可校准完毕。当测试精度不够准确时可使用该项。（必须按提示操作）
　✦　 采用8位单片机控制，全中文操作界面，可自动完成吸收比、极化指数的测量；具有耐压测试、快速测试等功能选项。
　✦ 　输出功率大，短路电流大于5mA，即给负载的充电电流为5mA。
　✦ 　采用新型电路设计，引入数字滤波技术，抗干扰能力强、适用于复杂高压现场测量。
　✦ 　电磁兼容设计，抗冲击能力强、安规塑壳、携带方便。
　✦ 　内置大容量2600mAh可充电锂电池组。智能化充电电路，电池使用寿命长。
　✦ 　具有短路、过载、放电等故障�；すδ�，并以声响和文字信息提醒用户。
　✦ 　仪表外壳采用注塑防水箱，结构坚固，方便携带。


▍  技术参数  　↴


　✦ 　电阻测量范围：2500V（0-500GΩ）；5000V（0-1000GΩ）；10000V(0-2000GΩ)；
　　　精度±5%士2字。
　✦ 　电压测量范围：0~1500VDC士2%士2字；0~750VAC士2%士2字
　✦ 　输入阻抗：80MΩ。
　✦ 　温度测量：-40℃~100℃士0.5℃；
　✦ 　湿度测量：0%RH~99.9%RH土2%RH
　✦ 　电压输出：4档位固定电压输出，精度：士5%。
　✦ 　输出电流：3mA，5mA，误差：±0.5mA。
　✦ 　内置电池：16.8V/2600mAh。
　✦ 　外配充电器：输入100-240VAC50/60HZ。
　✦ 　�；すδ埽壕哂卸搪�、过压、过流、电池欠电、负载短路�；けň托畔⑻崾竟δ�10分钟无动作自动关机。
　✦ 　试品快速放电：容性试品放电速度1uF/1s。正常情况下，放电时间不超过2秒。


▍  绝缘电阻测试仪表型号  　↴


型号

电流

输出电压

测量范围及误差

尺寸（mm）

YLJR-2500V

5mA

250V；500V；

1000V；2500V

0-500G Ω；

士5%士2字

400 x 320 x 1 70

3mA

YLJR-5000V

5mA

500V；1000V；

2500V；5000V

0-1000G Ω；

士5%士2字

400 x 320 x 1 70

3mA

YLJR-10000V

5mA

1000V；2500V；

5000V；10000V

0-2000G Ω；

士5%士2字

430 x 360 x 1 80


▍  测试项目  　↴


　✦ 　吸收比：用于专项吸收比测量。测试时间到达60秒钟后关闭高压，显示吸收比、15秒和60秒的电阻值。
　✦ 　极化指数：用于专项极化指数测量并可对吸收比进行动态显示，特别适用于大型主变实验；测试时间到达10分钟后关闭高压。测试过程中时间到达60秒钟，显示吸收比、15秒和60秒的电阻值；测试时间到达10分钟后，自动关闭高压，显示极化指数、吸收比的各项参数。
　✦ 　快速测试：（在测试纯电阻或进行检验时建议使用该选项）专用于非容性试品的快速测量。测试速度快，只显示电阻值和输出电压值。
　✦ 　绝缘测试：可连续测量，特别适用于大型主变故障判断，可动态显示R15S、R60S的阻值；测试时间到达60秒钟后，每一分钟自动记录测试值。

▍  绝缘电阻测试仪使用方法  　↴


　　开机: 按住红色电源开关,显示屏显示公司名称后放开,如果按的时间太长(>3秒),仪器会自动关闭。（如果电池电量比较低，则按的时间要长点，连续的开关机，中间间隔要大于20秒钟，否则无法正�？�。
　　关机: 按住红色电源开关,有声音提示,声音消失后,放开电源开关即可,如果没有关闭,按的时间达到4秒以上也可自动关闭。
A、仪表开机显示。

绝缘电阻测试仪开机显示


　　如果电池电量低，仪表将以声响提示并显示提示信息：“电量不足，请充满电后再使用。”提示信息显示10秒后自动关机。
B、之后显示中文选择菜单，可根据不同需要进行选择

绝缘电阻测试仪显示中文


　　按【项目】键，在项目处选择并显示：吸收比、极化指数、快速测试、绝缘测试四种测试方式。
　　按【电压】键，可在电压处选择并显示：500V、1000V 、2500V、5000V四  档输出高压。
