▍ 简要说明 ↴

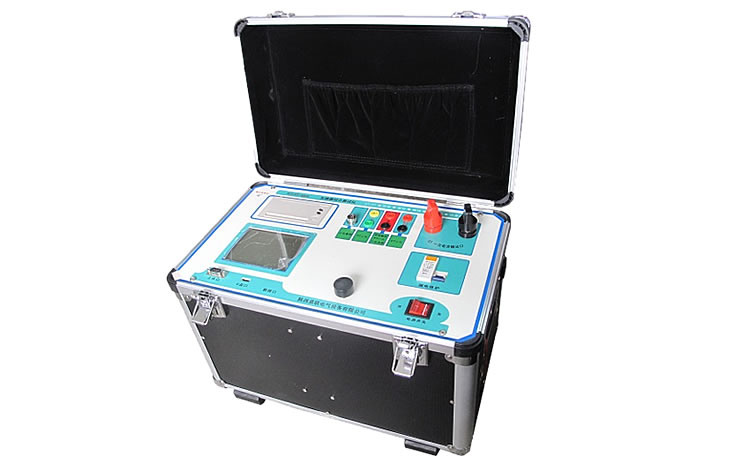

YLCT/PT-5031互感器特性综合测试仪操作简单方便，测量准确可靠，可在高温、高湿、极寒环境下使用，是一款性价比极高的互感器测试设备。
▍ 功能特点 ↴
◆ 功能全面，可测试CT/PT的伏安特性，5％、10％和15％误差曲线，变比，极性，二次负载，二次回路，二次耐压，具有拐点自动计算功能，试验数据筛选打印功能，退磁功能。
◆ 输出电压高、容量大，设备电源输出全部为真实电压和电流值，波形为标准正弦波，频率为50Hz，能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
◆ 大屏幕全汉化图形界面、旋转鼠标操作，测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便，面板自带打印机，可随时打印曲线图及测试数据。具有背光软件调整功能，自带日期/时间功能。
◆ 大容量存储器，可存储2000组测试数据，数据掉电永不丢失，具有完善的数据查询、浏览、打印、清空等功能。带有RS232通信接口和U盘接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
◆ 单机一体化，重量轻，仅重20kg，方便携带，便于流动试验。
▍ 型号/技术参数 ↴
|
型号 |
功能及参数 |
||||||||
|
YLCT/PT -5031 |
|
输入电压 |
输出zui高电压 |
输出zui大电流 |
功率 |
测量精度 |
|||
|
CT伏安输出 |
220V |
0—2500V |
15A |
3kVA |
< 0.5% |
||||
|
CT变比输出 |
220V |
0-8V |
0—600A |
――― |
< 0.5% |
||||
|
CT变比测量 |
比值zui高显示：999.9K:5/1 |
< 0.5% |
|||||||
|
PT 变比测量 |
比值zui高显示：999.9K:100、150、100/3、100/√3 |
< 0.5% |
|||||||
|
直阻测量 |
zui高测量阻值：0.1-20Ω |
1Ω以下3% 1Ω以上<1% |
|||||||
|
角差 |
zui小显示：0.01分 精度：±10分 |
比差 |
zui小显示：0.01% 精度：<0.5% |
||||||
|
二次通流 |
电流：0-200A 时间：1~5分钟 |
二次耐压 |
电压：0-2500V 时间：1~5分钟 |
||||||
|
工作温度 |
-10～55℃ |
工作电压 |
AC220V（±20％）50HZ |
||||||
|
体积 |
420×300×270mm |
重量 |
26kg |
||||||

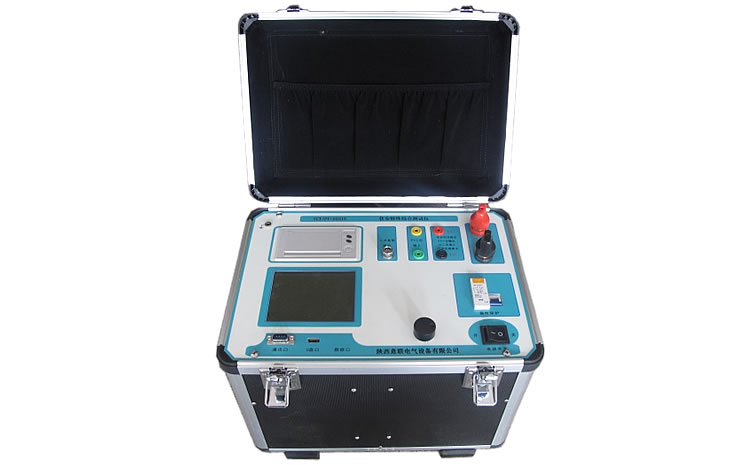

YLCT/PT
-5031A
输入电压
输出zui高电压
输出zui大电流
功率
测量精度
CT伏安输出
220V
0—1000V
15A
3kVA
< 0.5%
PT伏安输出
220V
0—330V
0-5A
3kVA
< 0.5%
CT变比输出
220V
0-8V
0—600A
―――
< 0.5%
PT变比输出
220V
0—1000V
―――
―――
< 0.5%
CT 变比测量
比值zui高显示：999.9K:5/1
< 0.5%
PT 变比测量
比值zui高显示：999.9K:100、150、100/3、100/√3
< 0.5%
二次通流
电流：0-200A
时间：5分钟
二次耐压
电压：0-1000V
时间：5分钟
工作温度
-10～55℃
工作电压
AC220V（±20％）50HZ
体积
350×240×270mm
重量
20kg

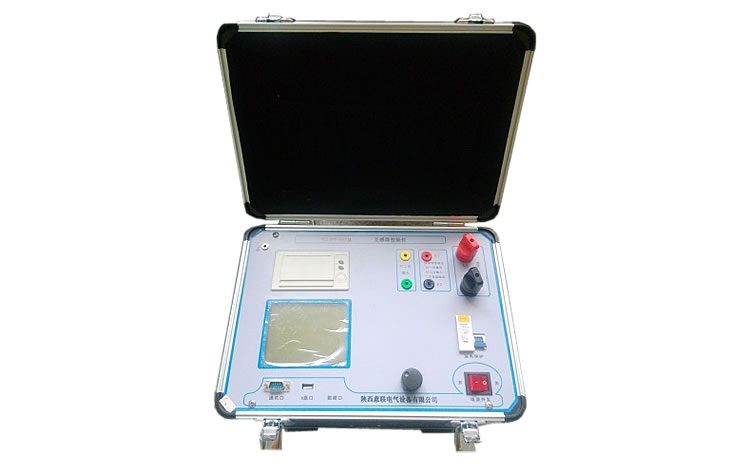

YLCT/PT
-5031E
输入电压
输出zui高电压
输出zui大电流
功率
测量精度
CT伏安输出
220V
0—1000V
15A
3kVA
< 0.5%
PT伏安输出
220V
0—220V
5A
3kVA
< 0.5%
CT变比输出
220V
0-8V
0—600A
―――
< 0.5%
PT变比输出
220V
0—1000V
―――
―――
< 0.5%
CT 变比测量
比值zui高显示：999.9K:5/1
< 0.5%
PT 变比测量
比值zui高显示：999.9K:100、150、100/3、100/√3
< 0.5%
直阻测量
zui高测量阻值：0-20Ω
1Ω以下3%
1Ω以上<1%
角差
zui小显示：0.01分
精度：±5分
比差
zui小显示：0.01%
精度：<0.5%
二次通流
电流：0-200A
时间：5分钟
二次耐压
电压：0-1000V
时间：5分钟
工作温度
-10～55℃
工作电压
AC220V（±20％）50HZ
体积
350×240×270mm
重量
20kg
▍ 互感器特性测试仪接线使用说明方法 ↴
1.CT伏安接线图

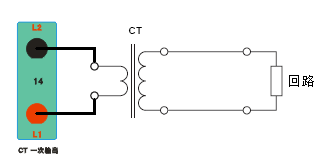

3.二次回路接线图
4.PT伏安接线图
5.PT变比接线图
6.二次耐压接线图
7.二次直阻接线图
8.二次负载接线图
