▍ 简要说明 ↴
YLJS-7062异频全自动抗干扰介质损耗测试仪是陕西意联电气结合国家相关规程及用户需求，为发电厂、变电站等现场或实验室测试各种高压电力设备的介质损耗正切值及电容量而专门研发设计的一款高精度测试仪器。
▍ 产品特点 ↴
→ 多种测试模式：能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗试验。
→ CVT测试一步到位：可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试，还可以测试CVT变比和电压角差。
→ 不拆高压引线测量CVT：可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
→ CVT反接屏蔽法测量C0：可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
→ 高速采样信号：内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
→ 多重�；ぐ踩煽浚壕弑甘淙氲缪共ǘ�、输出短路、过压、过流、温度等多重保护措施，保证了仪器安全、可靠，还具备接地检测功能，确保不接地设备不允许升压。
→ 海量存储数据：内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出；
→ 科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。
▍ 测试功能 ↴
|
正接法 |
有 |
|
反接法 |
有 |
|
CVT自激法 |
有 |
|
同时测量C1和C2 |
有 |
|
CVT变比测试 |
有 |
|
外高压测试 |
有 |
|
外标准测试 |
有 |
▍ 技术参数 ↴
|
使用条件 |
-15℃~40℃ |
RH＜80% |
|||
|
抗干扰原理 |
变频法 |
||||
|
电源 |
AC220V±10% |
允许发电机 |
|||
|
高压输出 |
0.5KV~10KV |
每隔0.1kV |
|||
|
精度 |
2% |
||||
|
zui大电流 |
200mA |
||||
|
容量 |
1500VA |
||||
|
自激电源 |
AC0V~50V/15A |
45HZ/55HZ；55HZ/65HZ |
|||
|
分辨率 |
tgδ:0.001% |
Cx:0.01pF |
|||
|
精度 |
△tgδ:±(读数*1.0%+0.040%) |
||||
|
△Cx:±(读数*1.0%+1.00PF) |
|||||
|
测量范围 |
tgδ |
无限制 |
|||
|
Cx |
15pF＜Cx＜300nF |
10kV |
Cx＜60nF |
||
|
5kV |
Cx＜150nF |
||||
|
1kV |
Cx＜300nF |
||||
|
CVT测试 |
Cx＜300nF |
||||
|
CVT变比范围 |
10~10000 |
||||
|
CVT变比精度 |
0.1% |
||||
|
CVT变比分辨率 |
0.01 |
||||
|
外型尺寸 |
430mm×330mm×330mm |
||||
|
存储器大小 |
200组支持U盘数据存储 |
||||
|
重量 |
28kg |
||||

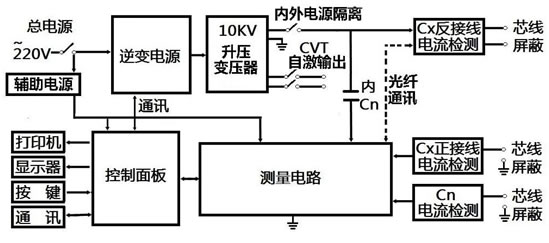

▍ 工作原理 ↴
▍ 使用注意事项 ↴
1. 异频全自动介质损耗测试仪只能在停电设备上使用，其它设备可不断电；
2. 仪器自带有升压装置，应注意高压引线的绝缘及人员安全；
3. 仪器应可靠接地;
4. 使用全自动抗干扰介质损耗测试仪检测设备前，应先对设备进行绝缘检测；
5. 确定设备的耐压等级，正确选择仪器升压档位，以防击穿设备，损坏仪器；
6. 介质损耗测试仪所配专用高压电缆出厂时已检测合格，但测量时仍需远离人体；
7. 输入电压为AC220V±10%，超出范围都有可能影响测试精度；zui大输入电压为AC264V，超过此值会造成长久性损坏，对此厂家不予保修；
8. 打印机有可能在搬运过程中因卷纸松动而出现打印卡纸，此时只需将卷纸取出，绕紧后重新装入；
9. 仪器应注意防潮，防剧烈震动；
10. 发电机供电时应将输出零线接地，否则会提示接地有误。

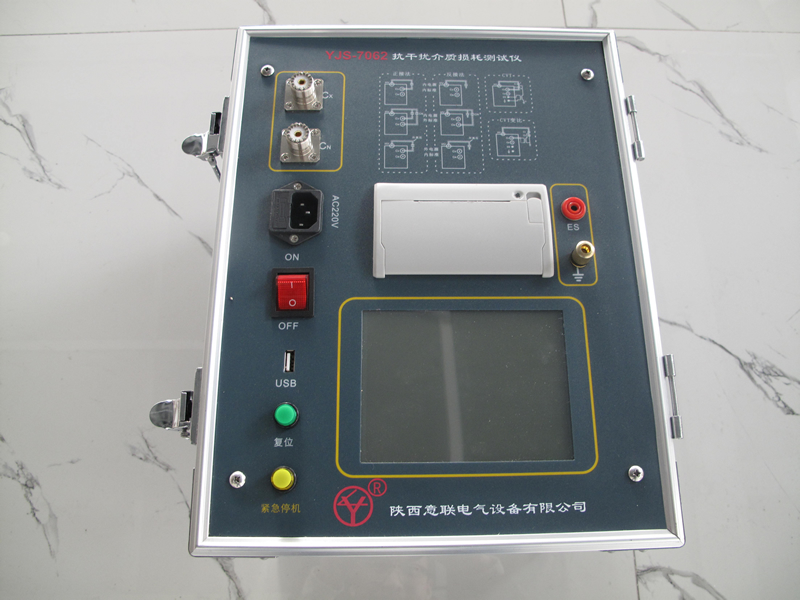

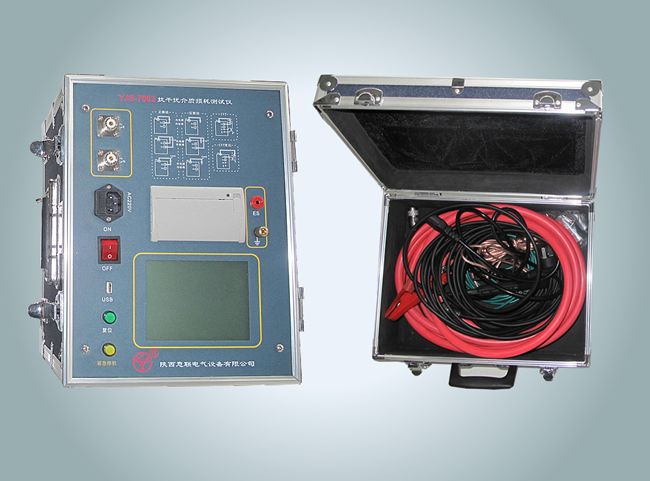

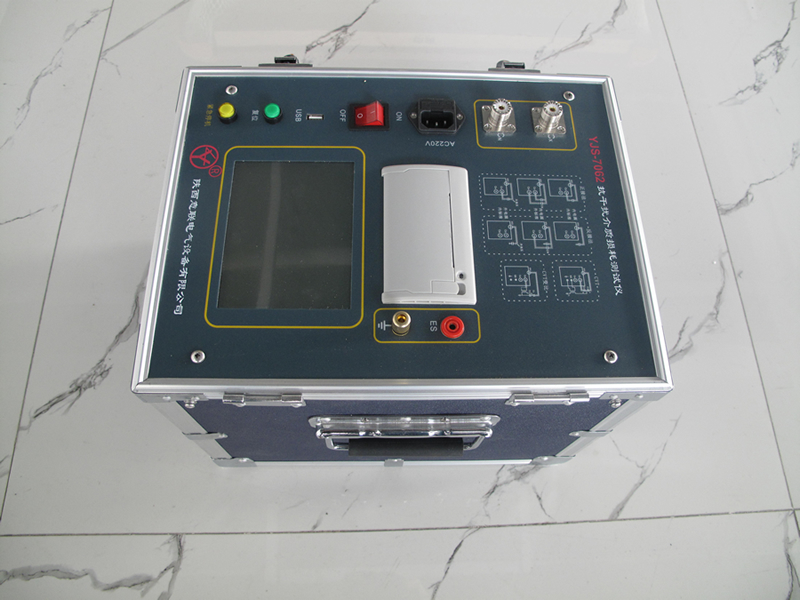

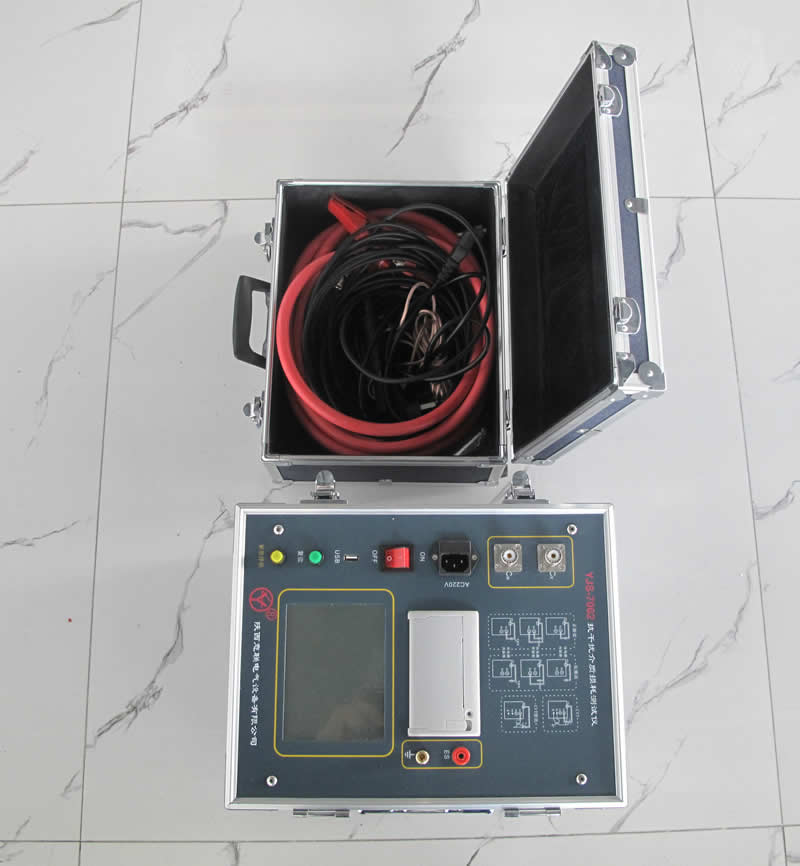

▍ 产品实拍 ↴
