▍ 简要说明 ↴

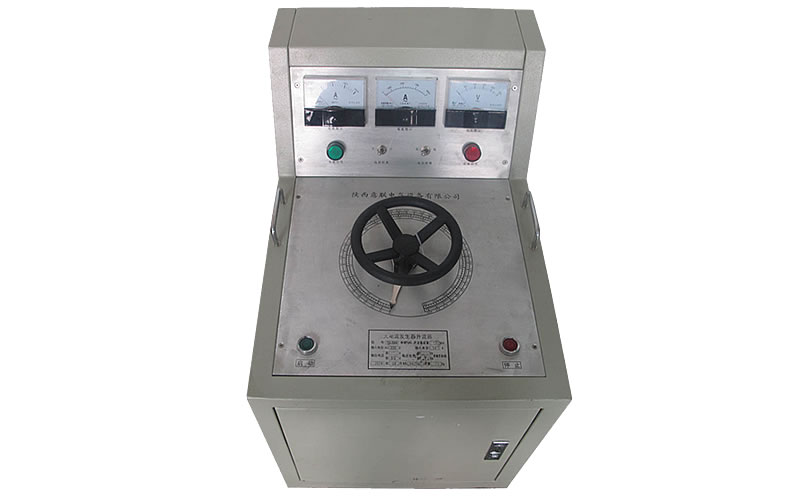

YLDD系列智能大电流发生器是陕西意联电气按照国家相关标准，结合自身技术实力研发生产的一款新型大电流发生器，其设计上采用电磁感应原理，选用高导磁材料并优化整体结构，在提高载流时间和电流稳定性的同时具有较小的体积和重量。YLDD系列便携式多功能大电流发生器操作方便，性能稳定且安全可靠，在诸多电力用户之中广受好评。
▍ 功能特点 ↴
✯ 选用自耦调压器，输出电压随意可调；
✯ 内置两块电流表，大小电流双向测量；✯ 安全可靠，操作简单，适用范围广。
▍ 技术参数 ↴
◈ 额定容量：3-600 kVA
◈ 输入电压：单相220V/380▍ 面板布置说明 ↴
大电流发生器升流器有单、分体式两种，其面板布置及大电流发生器接线方式如下：

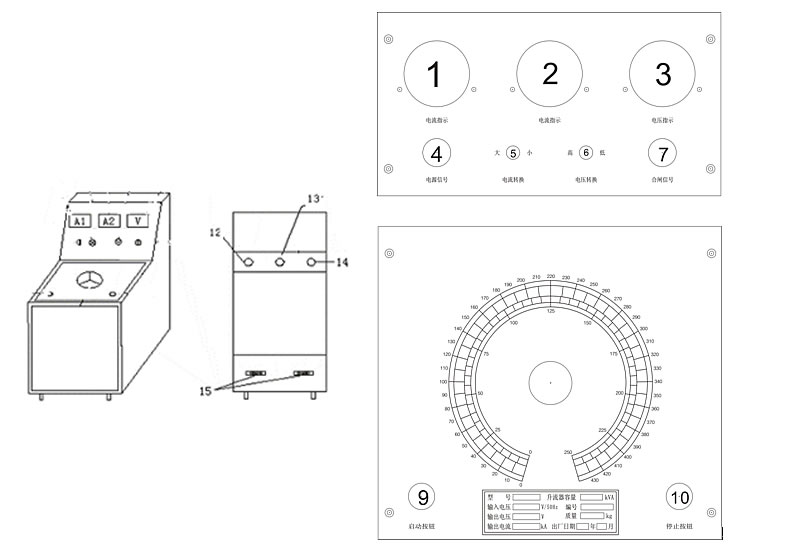

1．单体式结构：
1.2电流表显示｜3.电压表显示｜4.电源信号指示灯｜5.电流转换开关｜6.电压转换开关｜7.合闸信号灯
｜9.启动按钮｜10.停止按钮｜ 12.13.电源接线端子 A-X｜14.外壳接地端子 ｜15输出接线排
备注：当电压选择开关在高档时，是指输入电压;在电压选择开关在低档时，是指网络电压。

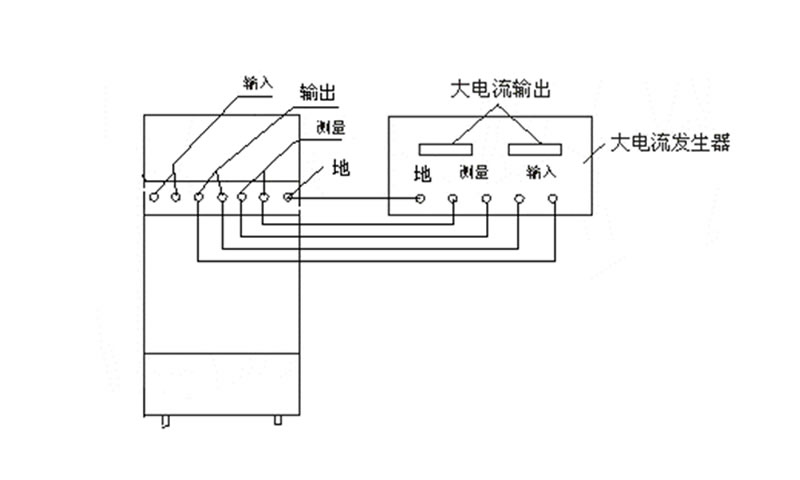

２．分体式结构：
▍ 使用方法 ↴
在作大电流试验时，按本产品的电路图正确接好工作线路。根据工作电流的大小，选择好大、小量程开关位置。将升流器输出端用大电流导线穿芯于被试电流互感器，形成一闭合回路;再将调压器回到零位，按下工作按钮（绿色），顺时针方向慢慢旋转调压器手轮，注视电流表，直到所需电流值为止，按下计时按钮（黄色）计时器开始计时,试验到所定时间后，立即将调压器手轮反时针方向回零，按下停止按钮（红色），切断电源。

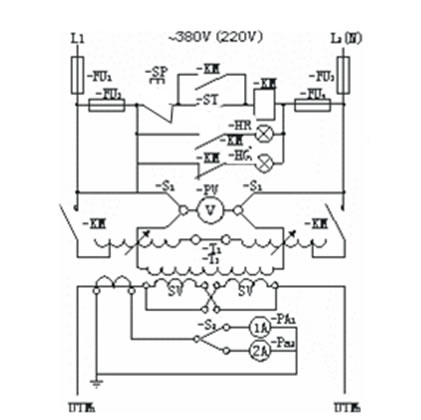

▍ 工作原理 ↴
-PA1、-PA2：电流表 -PV：电压表
▍ 使用维护注意事项 ↴
