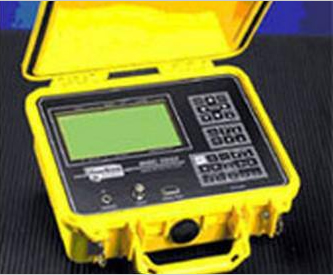

电缆故障定位仪脉冲反射仪适用于CATV和电力电缆，可对各种类型的电缆故障和接头故障进行准确的定位。
> 测试范围可达20公里
> 没有复杂的菜单，每个键只有一项功能，每项功能都有一个对应的键，两键设计可以让操作者迅速的调节脉冲宽度，垂直增益，和电缆长度
> 双线输入，两线对测试用于电缆对比
> 自动串音测量功能
> 波形存储，可以减少系统�；奔洌础按娲ⅰ奔�，系统将在几分钟之内运行完毕，然后进行波形分析
> WAVE-VIEW软件，可以将波形上传到电脑
> 通过间歇故障探测模式（IFD），可以监测和定位隐藏的间歇故障
> 独立双光标，可以定位到波形的任何位置
> 设计紧凑、重量轻、便携箱，具有坚固防水特点，不受天气和地域影响。
|
测试范围 |
适用于CATV和金属电缆 |
|
距离范围（量程）： |
当0.990VOP时为19.4km 当0.800VOP时为15.5km |
|
精度 |
±0.03m±0.01%读数 |
|
水平分辨率 |
<610m:当0.99VOP时为0.03m,当0.30VOP时为0.01m >610m:任何VOP时为0.10m |
|
垂直灵敏度： |
>65分贝 |
|
输出 |
BNC插座 |
|
脉冲输出 |
脉冲输出宽度可选 |
|
传播速度 |
VOP变化范围为30%-99% V/2变化范围为45.8-148.9m/μs |
|
自动/手动噪声滤波： |
标准：两个均值滤波器。 可�。憾喙δ�/多级滤波器 |
|
波形存贮： |
可存8个（标准）到32个（可选）波形 |
|
显示 |
320×240点阵液晶显示屏，带背光 |
|
接口 |
RS-232 |
|
电源 |
充电装置：内部7.2V镍氢充电电池供电，可使用6小时以上（无背光）外部12V交流变压器1.3 |
|
工作环境 |
操作温度：0℃-50℃； |
|
|
存放温度：-20℃-60℃ |
|
|
相对湿度：95% |
|
安全�；� |
400V交流或直流，频率400Hz, 频率1mHz时，降为10v |
|
防水等级 |
IP54 |
|
安全性 |
IEC1010 |
|
尺寸 |
267×247.6×127mm；2.7kg |
|
附件 |
防水肩包；充电电池；充电器；滤波器；连接器；波形观察分析软件（WAVE-VIEW)便携包；说明书； |
|
任选附件 |
波形贮存，多功能/多级噪音滤波器；12V点烟器充电器；工具包，便携箱
|
