▍ 简要说明 ↴

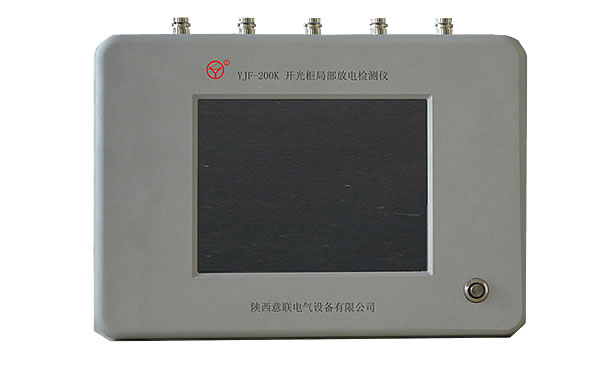

该开关柜局部放电检测仪是我公司技术人员根据多年局部放电检测经验研发生产，软件采用新信号处理技术、小波变换自适应滤波等抗干扰技术，涵盖了多种数据统计方式和图形显示模式，自带高能量锂电池，可灵活便捷的实现对开关柜的局部放电信号检测，能够对开关柜的局部放电进行全方位的检测。 开关柜局部放电检测是在开关柜带电运行过程中检测其内部局部放电的变化情况，通过检查局部放电状况从而分析此开关柜当前的绝缘状态。
可选配置: 超声波传感器。

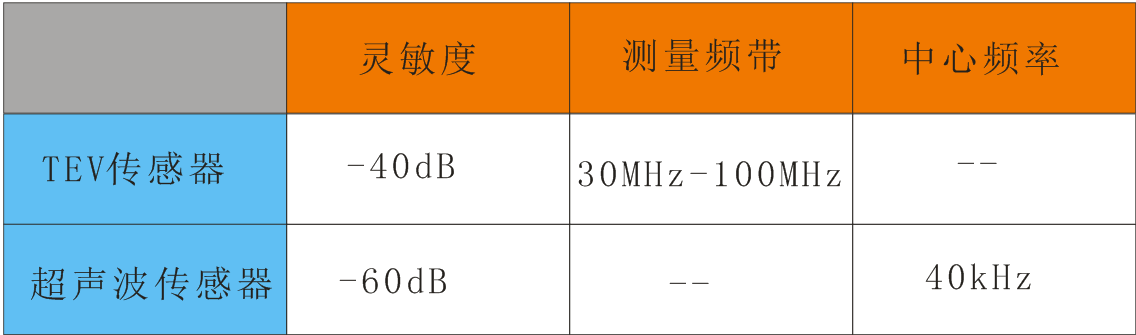

▍ 传感器技术参数 ↴
▍ 主机性能指标 ↴
✔ 通道数: 4个独立测量通道，1个外部触发通道
✔ 采样率：200MSa/s
✔ 采样精度：12bit
✔ 主机显示屏尺寸：6.5寸
✔ 操作方式：触摸屏
✔ 主机接口：1个RS232串口，2个USB口. 1个网口. 1个VGA接口
✔ 同步频率范图：30Hz~lMHz
✔ 电源模式：电池供电或外置交流电源（AC220V50Hz )
✔ 测量内容：放电幅值（Q），放电相位（,∅)，放电密度（N）
✔ 数据化处理采样周期：≤1μs
✔ 局放信号显示内容： 1)二维（Q-T: N—T: ∅-N )图谱
2)三维（∅-Q-T, ∅—N-T )图谱
3)幅值—时间关系，幅值—相位关系，放电次数—相位关系
✔ 充电电源:AC220V；频率50Hz
▍ 功能特点 ↴
✔ 检测运行中的开关柜的绝缘情况，记录数据及趋势图显示，可以提前发现设备安全隐患，避免重大事故发生。
✔ 抗干扰能力较强，系统具有可靠的电磁兼容性，同时采用数字滤波等先进信号处理技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。
✔ 可以连续记录波形，能够随时保存数据、图形以便事后分析。
✔ 当开关柜局部放电量超过预警值时，仪器会自动报警提示。
✔ 仪器软件可以显示放电的波形图、时域图、频谱图、趋势图，能够清楚的显示出放电量值、脉冲个数以及其与相位的相关性、每周期脉冲个数、短期严重程度等，并能够反映出局部放电的发展情况。
✔ 仪器符合IEC60270和IEC62478草案中的相关规定，可使用pC值以及mV值dB值等方式来显示。
