YLJF-800数字式局部放电检测仪


| 作者：陕西意联电气 | 标签： 局部放电检测仪

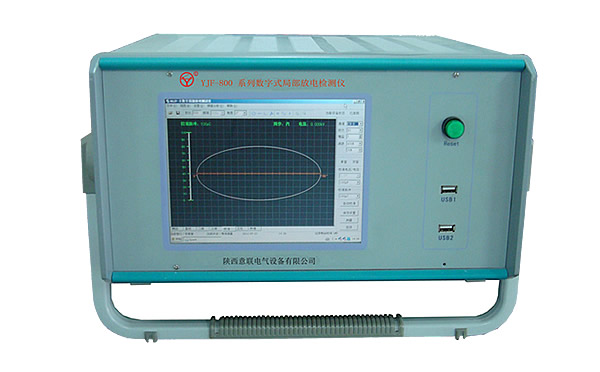

YLJF-800数字式局部放电检测仪

▍  简要说明  　↴


    YJF-800系列数字式局部放电检测仪适用于各种电压等级和容量的变压器、发电机、互感器、套管、GIS、电容器、CVT、电力电缆、开关等高压电气设备的局部放电检测。

数字式局部放电检测仪

▍  功能特点  　↴

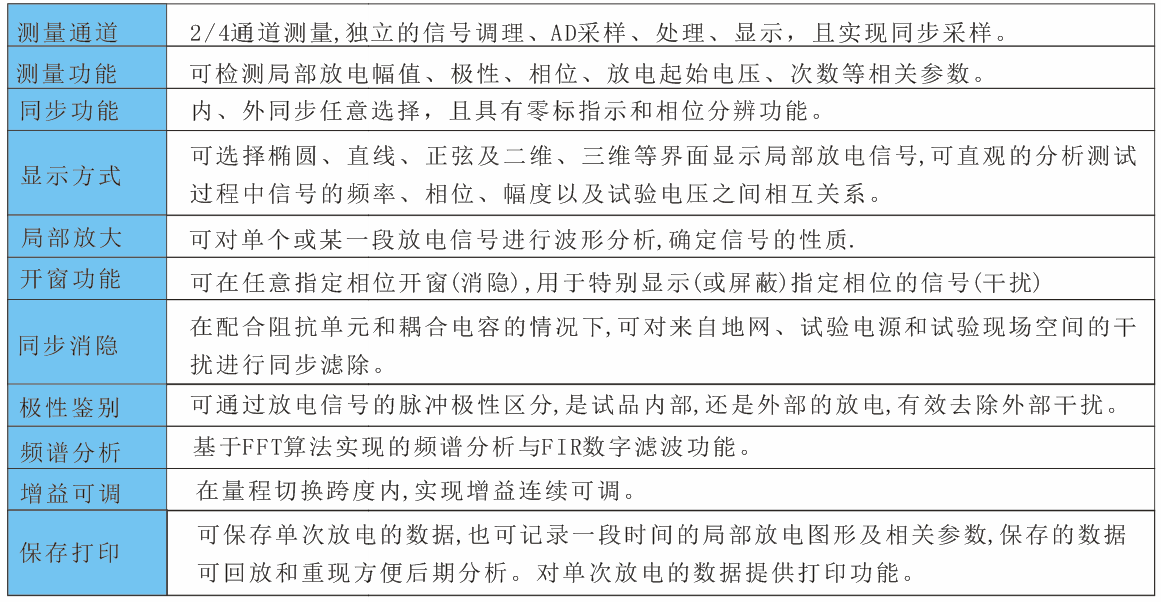

数字式局部放电检测仪功能特点


▍  基本配置  　↴


数字式局部放电检测仪基本配置


▍  技术指标  　↴


　▶　 测量通道：独立2/4通道
　▶　 检测灵：敏度0.5℃
　▶　 采样精度：12位
　▶　 采样速度：12.5M/s
　▶　 测试范围：0.5pC-1μC
　▶　 量程线性度误差：优于±5%
　▶　 量程切换：10，X1，X10，X100
　▶　 试品电容量范围：6pF-250μF
　▶　 测量频带：10kHz-1MHz
　▶　 程控滤波:低端频率：20kHz，40kHz，60kHz，80kHz；
　▶　 高端频率：100kHz，200kHz，300kHz，400kHz
　▶　 数字滤波：10kHz-1MHz可选
　▶　 试验电源频率：30-300Hz
　▶　 工作环境：环境温度 -10-45℃ 相对湿度  ≤95％RH
　▶　 电源：AC220V；频率50Hz


▍  局放检测阻抗输入单元  　↴


　　局部放电测试系统的放电脉冲检测阻抗，又称耦合装置或输入单元，包括耦合电容和输入单元，是测试系统和测试回路的主要组成部分，输入单元针对特定的试验回路或试品，为达到 佳的灵敏度而专门设计的。本系统配备了十三种独立的输入单元，其中第十三种为专用单元。

面板示意如下图：
 局放检测阻抗输入单元


　　系统备有12个独立检测阻抗，足以满足选择之要求。


局部放电检测仪报价,局部放电检测仪厂家

▍  局放校准脉冲发生器  　↴



局放校准脉冲发生器


使用说明：
　　将输出的红、黑两个端子接上导线。红端子上的导线尽量短且靠近试品的高压端，黑端导线接试品的低压端�？舻缭�，调整参数输出信号。

技术参数：
1、输出电荷量：1pC、2pC、5pC 、10pC、20pC、50pC、100pC、200pC、500pC、1000pC
2、输出频率：50HZ～2KHZ（步进50）
3、注入电容: 10pF，100pF可选
4、上升时间：＜100ns
5、衰减时间：≥100μs
6、输出阻抗：≤100Ω
7、校准脉冲值误差＜1%
8、极性：  正，负交替
9、电池：  充电电池16.8V

10、尺寸重量： 120×85×55，约0.5kg
