▍ 简要说明 ↴
该GIS局部放电检测仪检测GIS在运行过程中局部放电情况，及时对GIS绝缘异常状态和放电性故障做出预警，判断局部放电的运行状态，为GIS正常运行提供必要的指导数据，提高GIS运行的可靠性，安全性和有效性。
GIS局部放电的检测方法：脉冲电流法；UHF测量法；超声测量法
基本配置:局部放电检测主机、UHF超高频传感器。可选配罝:高频电流互感器、超声波传感器。

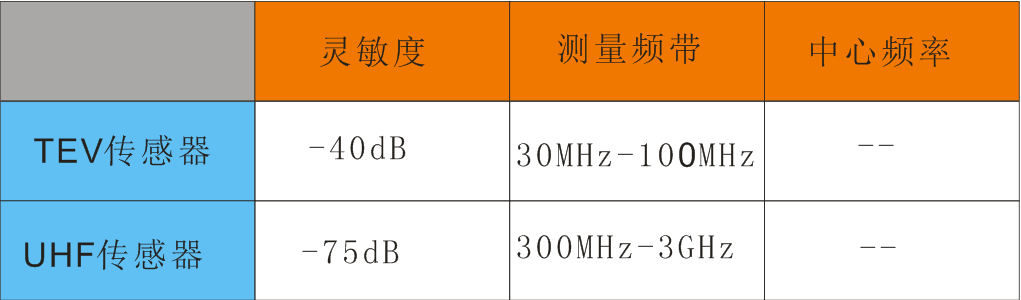

▍ 传感器技术参数 ↴
▍ 性能指标 ↴
✓ 通道数:4个独立测量通道1个外部触发通道
✓ 采样率：200MSa/s
✓ 采样精度：12bit
✓ 主机显示屏尺寸：6.5寸
✓ 操作方式：触摸屏
✓ 主机接口： 1个RS232串口，2个USB口. 1个网口. 1个VGA接口
✓ 同步频率范图：30Hz～lMHz
✓ 电源模式：电池供电或外置交流电源（AC220V50Hz )
✓ 测量内容：放电幅值（Q），放电相位（,∅)，放电密度（N）
✓ 数据化处理采样周期：≤1μs
✓ 局放信号显示内容：
1)二维（Q-T: N—T: ∅-N )图谱
2)三维（∅-Q-T, ∅—N-T )图谱
3)幅值—时间关系，幅值一相位关系，放电次数一相位关系
✓ 充电电源:AC220V；频率50Hz
▍ 功能特点 ↴
✓ 检测运行中的GIS的绝缘情况，记录数据及趋势图显示，可以提前发现设备安全隐患，避免重大事故的发生；
✓ 抗干扰能力较强，系统具有可靠的电磁兼容性，同时采用数字滤波等先进信号处理技术，可以有效地消除现场干扰，在强干扰环堍下也能实现局部放电测量。
✓ 可以连续记录波形，能够随时保存数据，保存图形以便用户在有需要时随时调用、分析。
✓ 当GIS放电量超过预警时，仪器会自动报警提示。
✓ 仪器软件可以显示放电的时时波形图、时域图、频谱图、趋势图，能够清楚的显示出放电量值、脉冲个数以及与其相位的相关性、每周期脉冲个数、短期严重程度等，并能够评估出局部放电的发展情况。
✓ 仪器符合IEC60270和IEC62478草案中的相关规定，可使用pC值以及mV值dB值等方式来显示。
✓ 免费软件升级服务：在用户采购的设备硬件支持的情况下，我公司对售出的产品提供长久软件免费升级服务，当我公司相应软件更新时，可随时为采购方提供软件升级服务。
✓ 检测系统采用简便易用的连接方式，传感器与检测主机之间选用BNC、SMA接口，便于用户使用。
✓ 体积小，便于携带，方便用户在现场进行独立测试，选用6.5寸屏幕高亮度液晶显示器，可在阳光下清晰显示图文数据。
✓ 系统采用多通道数据采集，可对放电电信号、超声波信号、天线信号等多种类型的信号进行综合处理。
✓ 检测主机具备防水、防震、防尘等特点，采用Windows操作系统，触摸屏操作更加简单、实用测量分析集成化，图形画面显示更流畅，装置具有极强的环境适应能力，能誃在恶劣的环境下正常运行。
✓ 本监测装置可以完成在线局部放电试验和放电点定位试验。
