▍ 简要说明 ↴

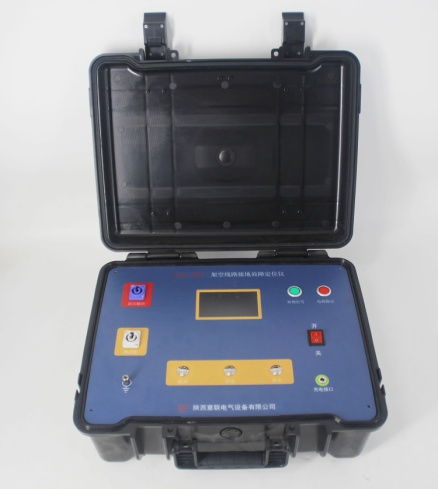

YLXL-3001架空线路单相接地故障定位仪，用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。对于瓷瓶击穿、避雷器击穿等隐蔽性接地故障，查找快速，省时省力，可缩短60%的查找时间。
▍ 功能特点 ↴
1、4.3寸彩色LCD液晶显示。
汉字显示工作模式、检测信号参数、测试结果及告警提示等。
2、查找快速、准确。
操作简单，故障查找快速，故障点位置误差不超过1米。
3、不登杆定位。
接地阻抗小于5KΩ时可采用交流感应检测，无需登杆。
4、携带、使用方便。
信号源锂电池供电，体积小，重量轻，携带方便，无需发电机。
5、操作安全、可靠。
操作人员通过绝缘杆操作，装置内部设有过压�；�，确保操作安全。
▍ 技术参数 ↴
1、信号源
|
输出功率 |
最大输出功率120W |
|
测量范围 |
接地电阻≤100kΩ |
|
检测线路长度 |
大于100km |
|
接地阻抗测量 |
0～2000kΩ |
|
接地阻抗测量精度 |
5%±1kΩ |
|
工作电源 |
锂电池组 |
|
电源维持时间 |
>4小时 |
|
工作环境温度 |
-20℃~70℃ |
|
仪器尺寸（mm） |
450*360*180 |
|
仪器重量 |
11.5Kg |
2、钳表
|
检测方式 |
开孔钳形CT |
|
传输方式 |
无线RF传送，传输距离30m |
|
钳口尺寸 |
Ф50mm |
|
分 辨 率 |
0.1mA |
|
线路电压 |
线路带电不超过35kV（带绝缘杆操作） |
|
电 源 |
DC6V，4节7号碱性电池 |
|
工作环境温湿度 |
-10℃～40℃；80%Rh以下 |
3、手抄器技术规格
|
装置尺寸 |
长100mm×厚35mm×高204mm |
|
显示方式 |
液晶屏显示 |
|
自动关机 |
若不检测时约15分钟后，装置自动关机 |
|
电 源 |
5节1.5V5号碱性电池 |
|
工作环境温湿度 |
-10℃～40℃；80%Rh以下 |
4、交流感应探测器技术规格
|
显示方式 |
4.3寸彩色LCD液晶屏 |
|
感应探测信号频率 |
22Hz±3Hz |
|
工作电源 |
锂电池组 |
|
工作时间 |
大于20h |
|
外形尺寸 |
230*170*70 |
|
工作环境温湿度 |
-10℃～40℃；80%Rh以下 |
